4.3 Kommunikationseinheit an der Wand
befestigen
Kommunikationseinheit öffnen

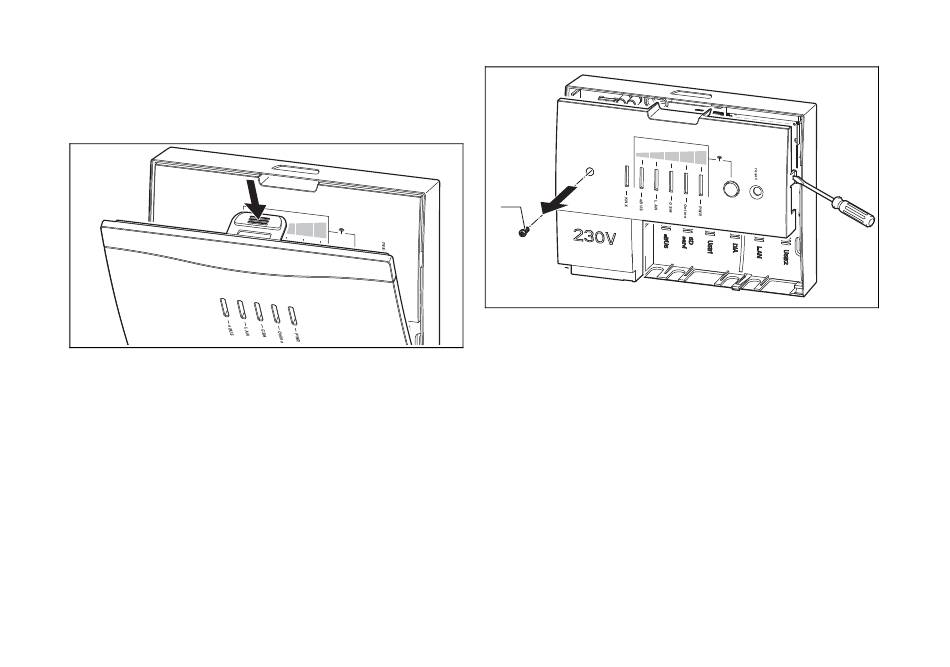

Abb. 4.3: Frontblende entfernen

Frontblende entfernen

1. Drücken Sie auf den Klickverschluss oben auf der
Kommunikationseinheit.
2. Hängen Sie die Frontblende aus, indem Sie die Front-
blende zu sich kippen.
◁ Die Innenblende ist sichtbar.
0020140083_00 comDIALOG/comDIALOG plus Installationsanleitung
S1
S2
a b
a b
1
Abb. 4.4: Innenblende entfernen
1 Fixierschraube
Innenblende entfernen
3. Lösen Sie die Fixierschraube der Innenblende.
4. Hebeln Sie die Innenblende mithilfe eines Schlitz-
schraubendrehers heraus.
◁
Der Innenaufbau ist sichtbar.
5. Bohren Sie entsprechend der Abmessungen der
Kommunikationseinheit drei Löcher in die Wand.
6. Befestigen Sie die Kommunikationseinheit an der Wand.
Montage 4
