Wolf BSP-SL 1000 Montageanleitung Seite 3

Montage allgemein
Typenschild
Fühlerleise
Montage Weichschaumisolierung
1
Art.-Nr. 3062310_0308
Schichtenspeicher BSP-SL/BSP-W-SL 1000
Bei Bedarf kann die vormontierte Isolierung zur Verringerung des Einbringma-
ßes demontiert werden.
Die auf dem Typenschild angegebenen Betriebsüberdrücke dürfen nicht über-
schritten werden.
Ist der Speicher an den Warm- und Kaltwasseranschlüssen mit nicht
metallischen Rohrwerkstoffen verbunden, so muss der Speicher geerdet
werden.
Zur Fühlermontage stehen 3 Tauchhülsen ( Solar-,Kessel- und
Speicherfühler ) zur Verfügung.
Für individuelle Fälle ist am Speicher eine Fühlerklemmleiste angebracht.
Falls die Isolierung abgenommen wurde, ist sie wie folgt wieder zu
montieren!

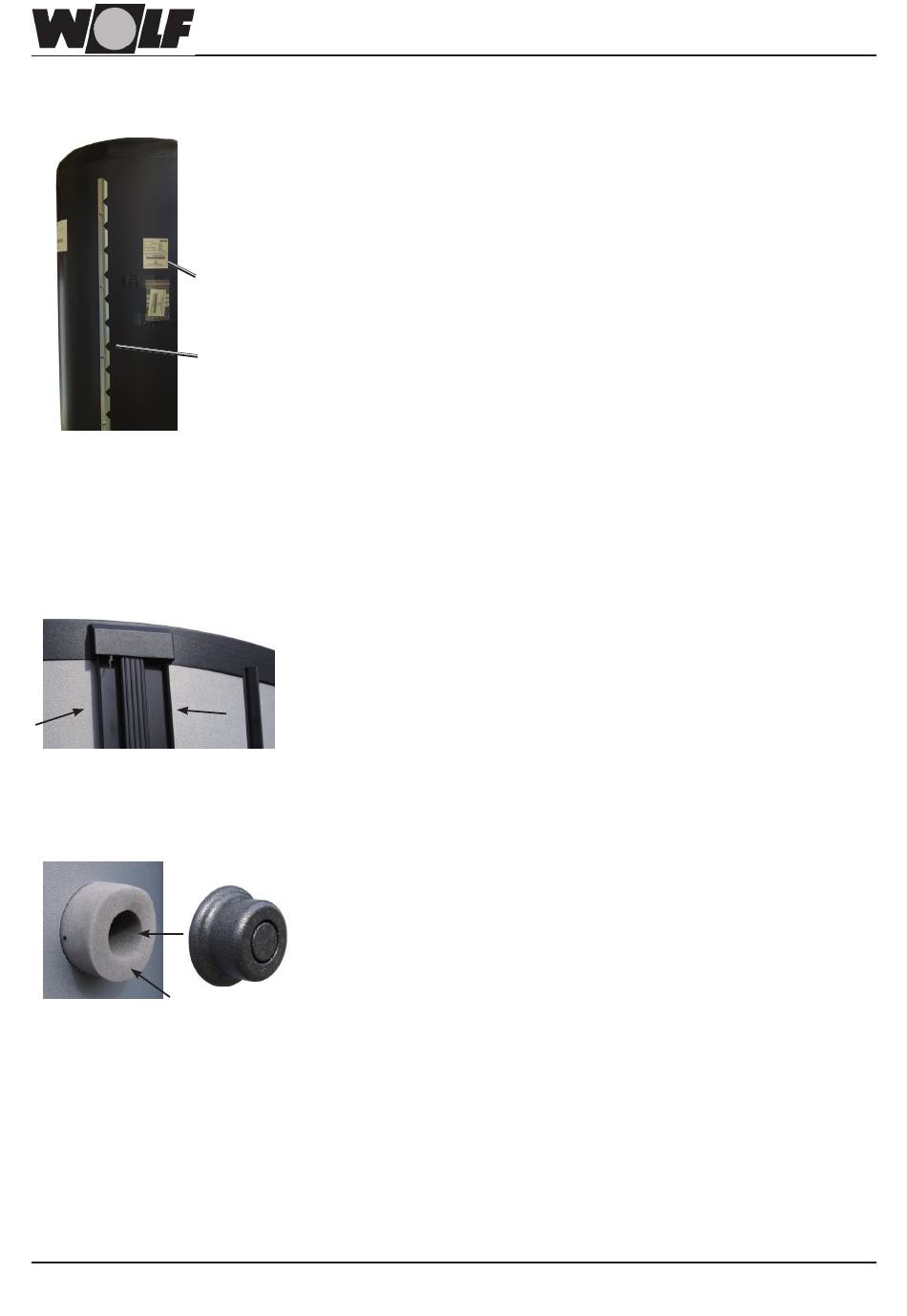

1. Beide Isolierhälften an den Speicher stellen und Anschlüsse einfädeln
2.Isolierung mit Spanngurt oder ähnlichen Hilfsmittel zusammenziehen
3. Isolierhälften an den Stoßstellen verbinden (siehe Foto) und mit
Klemmschiene sichern
4. Isolierung Oberteil anbringen
5. Deckel anbringen und Sicherungsgurt entfernen
6. Öffnungen von VL/RL Rp ½ (IG) mit Isolierung und Stopfen
(siehe Fotos) isolieren
2
7. Rosetten an den Aussparungen anbringen
8. Typenschild an Weichschaumisolierung aufkleben
(vor Montage der Weichschaumisolierung am Speicher entnehmen!)
3
