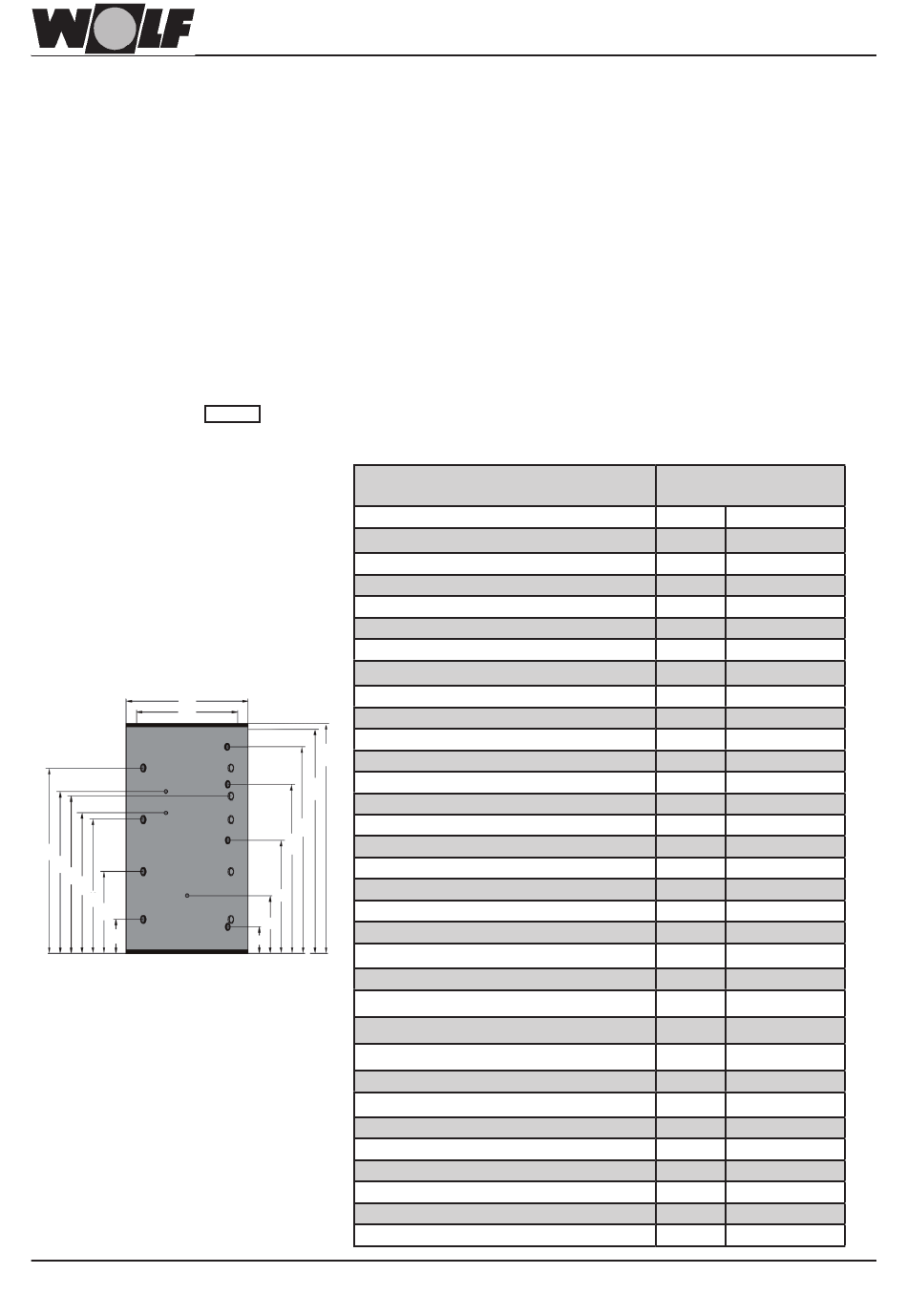

Schichtenspeicher BSP-SL/BSP-W-SL 1000
Die erste Befüllung und Inbetriebnahme muss von einer zugelassenen Fach-
firma erfolgen.
Hierbei sind die Funktion und die Dichtheit der gesamten Anlage einschließlich
der im Herstellerwerk montierten Teile zu prüfen.
Langsames Öffnen der Kugelhähne an den Aus- u. Eintritten des Moduls ver-
meidet Druckschläge beim Spülvorgang. Die Befüllung und Spülung muss so-
lange durchgeführt werden, bis gewährleistet ist, dass das System vollkommen
entlüftet ist! Hörbare Strömungsgeräusche beim Betrieb der Pufferladepumpe
deuten darauf hin, dass sich noch Luft in der Anlage befindet, welche über die
Pumpe abzuführen ist.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßigen Abständen
zu überprüfen.
Eine jährliche Wartung durch eine Fachfirma wird empfohlen.
Betreiben Sie den Speicher nicht über 95 ° C.
Eine Überschreitung des zulässigen Betriebsdruckes kann zu
Achtung
Leckagen und Zerstörung des Speichers führen!
Typ
Speicherinhalt
Rücklauf Solar Wärmetauscher unten
Fühler Solar Wärmetaucher unten
Vorlauf Solar Wärmetauscher unten
Rücklauf Solar Wärmetauscher oben
Vorlauf Solar Wärmetauscher oben
Gesamthöhe ohne Wärmedämmung
Gesamtthöhe mit Wärmedämmung
Anschluss
Anschluss
Anschluss
G
Fühler
Anschluss Wärmepumpe
F
Fühler
Anschluss
E
Durchmesser mit Wärmedämmung
D
Durchmesser ohne Wärmedämmung
C
Kippmaß ohne Wärmedämmung
B
A
Vorlauf / Rücklauf Solar
Anschluss
Fühler(3 Stück) Innendurchmesser
Wärmetauscherfläche Solar oben
Wärmetauscherinhalt Solar oben
Wärmetauscherfläche Solar unten
Wärmetauscherinhalt Solar unten
max. Betriebsdruck Behälter
max. Betriebsdruck Wärmetauscher
max. Betriebstemperatur des Behälters °C
Gewicht
BSP-SL /
BSP-W-SL 1000
Ltr.
900
A mm
230
B mm
550
C mm
1030
D mm
1443
E mm
1780
F mm
2040
G mm
2110
H mm
310
I mm
745
J mm
1250
K mm
1300
L mm
1430
M mm
1510
N mm
1710
O mm
1000
P mm
790
mm
2068
G
1"
Rp
1½"
15
m²
1,9
Ltr.
11
m²
3
Ltr.
19,8
bar
3
bar
10
95
kg
215
Art.-Nr. 3062310_0308
