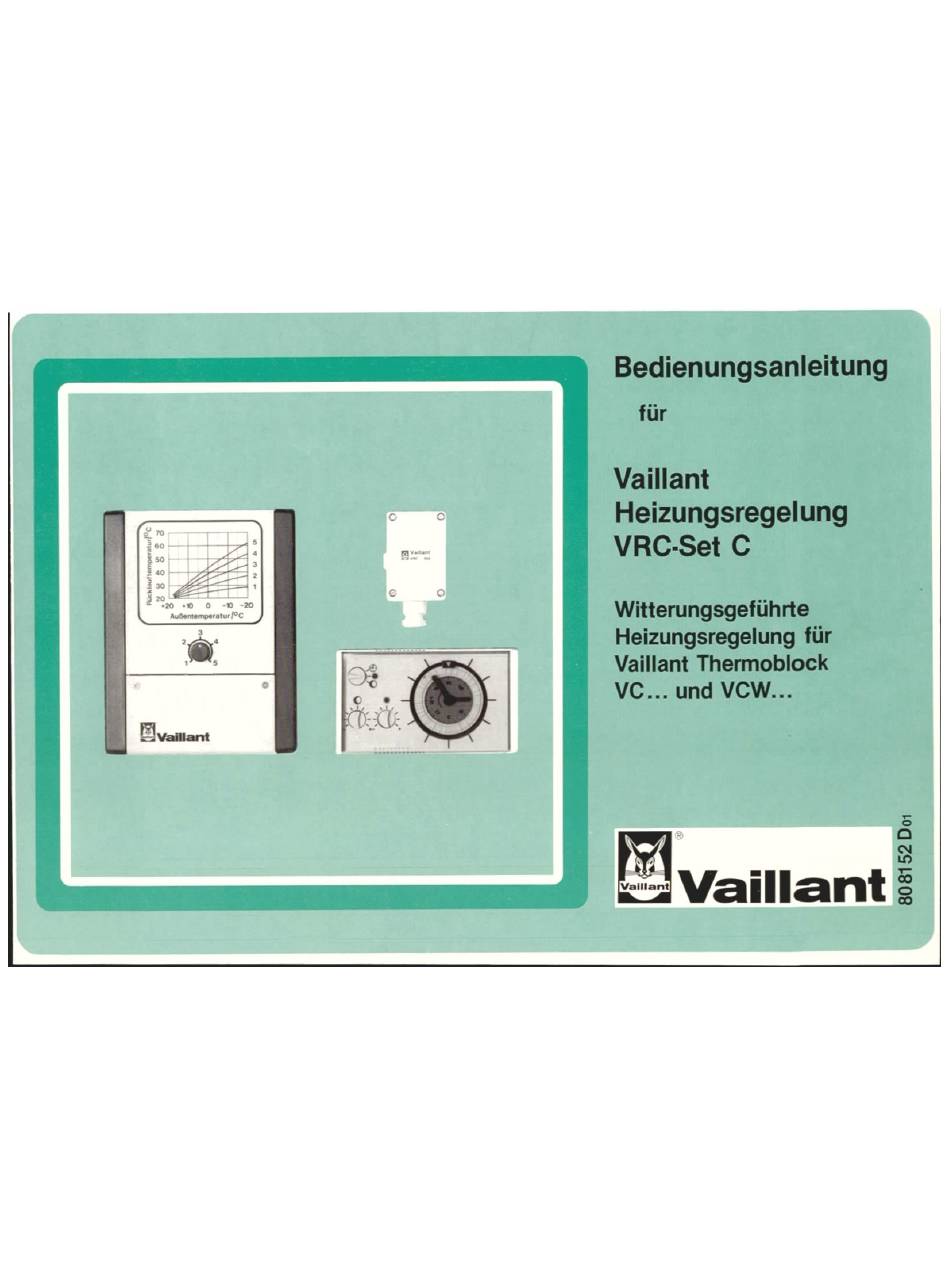

- Seite 1 Bedienungsanleitung für Vaillant Heizungsregelung VRC.Set Witterungsgeführte Heizungsregelung für Vaillant Thermoblock VC... VCW... Vaillant Vaillant...
- Seite 2 Verehrte Kundin, geehrter Kunde! Alles Wissenswerte über Ihre Vaillant Heizungsregelung haben wir in dieser Bedienungsanleitung zusammengefaßt. Seite zeigt Ihnen die Anordnung der Bedienungselemente Ihrer Heizungsregelung. Seite 4—10 macht Sie mit der Bedienung Ihrer Heizungsregelung vertraut. Seite gibt Ihnen zusätzliche Hinweise zum Betrieb Ihrer Heizungsanlage.
- Seite 3 Centralgerät Fernbedienungsgerät Abb. Drehschalter für Betriebsarten Drehknopf für Tagtemperatur (Heizkurven-Parallelverschiebung) Drehknopf für Nachttemperatur (Heizkurven-Absenkung) Schaltuhr Drehknopf für Heizkurven Heizkurven-Diagramm Abb.
- Seite 4 Grundeinstellung Bei Heizungsanlagen mit max. Hei- zungsvorlauftemperaturen a) 75 DC: Heizkurve .20-15-10-5 0 -5 -10-15-20 b) 90 oc: Heizkurve VTeff = He•zungsvorlauftemperatur ATOC = Außentemperatur Zur Einstellung des Vorlauftemperatur- Reglers des Vaillant Thermoblock siehe Abb. Kapitel «Zusåtzliche Hinweise» (S. 11)
- Seite 5 Parallelverschiebung der Heizkurve Die eingestellte Heizkurve läßt sich parallel nach oben Oder unten verschie- ben. Hierdurch ergeben sich bei jeder Außentemperatur höhere bzw. niedrige- re Heizungsvorlauftemperaturen davon abhängig höhere bzw. niedrigere Raumtemperaturen. Die Einstellung ist am Drehknopf @ Einstellung der Parallelverschiebung vorzunehmen.
- Seite 6 Temperaturabsenkung Die am Centralgerät eingestellte Heiz- kurve läBt sich — ohne Berücksichti- gung der evtl. am Drehknopf @ des Fernbedienungsgerätes (s. Abb. 4) ein- gestellten Parallelverschiebung — nach unten verschieben. Hierdurch ergeben sich bei jeder Augentemperatur niedri- gere Heizungsvorlauftemperaturen davon abhängig niedrigere Raumtem- peraturen.
- Seite 7 Korrektur der Heizkurven•Einstellung Raumtemperatur zu niedrig (für Tagtemperatur) Je nach Ausführung der Heizungs• anlage (siehe Abs. «Auswahl der Heiz- kurve») ist es möglich, daB sich nach Drehknopf @ nach rechts drehen. bei niedrigen der durchgeführten Grundeinstellung höheren der Heizkurve bei verschiedenen Aus- Außentemperaturen sentemperaturen...
- Seite 8 Betriebsarten Durch Auswahl der verschiedenen Betriebsarten haben Sie die Möglich• keit, die Betriebsweise Ihrer Heizungs- anlage Ihren persönlichen Bedürfnissen anzupassen. Die Einstellung ist am Drehschalter @ Einstellung der Betriebsart auf das zu der Betriebsart gehörende Symbol vorzunehmen. Abb. Stellung: Die Heizungsregelung arbeitet ständig —...
- Seite 9 Schaltuhr An der Schaltuhr können Sie die Zei- ten programmieren, in denen Sie die «normale» Raumtemperatur (entspre• chend eingestellter Heizkurve) haben möchten und die Zeiten, in denen mit niedrigerer Raumtemperatur (ent- sprechend abgesenkter Heizkurve) aus- kommen. Einstellung der Uhrzeit Klarsichtdeckel (7) nach oben aufklap- pen.
- Seite 10 Die gewünschten Zeiten für die Be- Programmierung der Schaltuhr Abb. triebsarten Oder C) der Heizungsregelung werden mit den Schaltreitern (Re) programmiert. Für die Betriebsart alle Schaltreiter, welche im Bereich der gewünschten Zeit am Umfang der Stundenscheibe liegen (Bereiche a), mit einem Schrau- bendreher nach innen gegen Anschlag drücken (werkseitige Einstellung).
- Seite 11 Ausfüh• temperatur verantwortlich Sind. rung ihre individuelle Heizkurve. diesem Grund ist es durchaus möglich, daß sich bei der beschriebe. Vorlauftemperatur•RegIer des Vaillant nen Grundeinstellung der Heizkurve Thermoblock nicht die gewünschte Raumtemperatur einstellt. Stellen Sie den Vorlauftemperatur- In diesen Fällen muß...
- Seite 12 Vaillant Vaillant Ihr Partner für Heizen, Regeln, heißes Wasser. > Joh. Vaillant GmbH u. Co. Postfach 101061 . D-5630 Remscheid Telefon: (0 21 91 ) 3 68-1 • Telex: 08 513-879 • Telegramme: vaillant remscheid...
