Vaillant VRC-Set CF Installationsanleitung
Witterungsgeführte heizungsregelung für fußbodenheizungsanlagen
Vorschau ausblenden
Andere Handbücher für VRC-Set CF:
- Installationsanleitung (12 Seiten) ,
- Installationsanleitung (8 Seiten)
Verwandte Anleitungen für Vaillant VRC-Set CF
Inhaltszusammenfassung für Vaillant VRC-Set CF

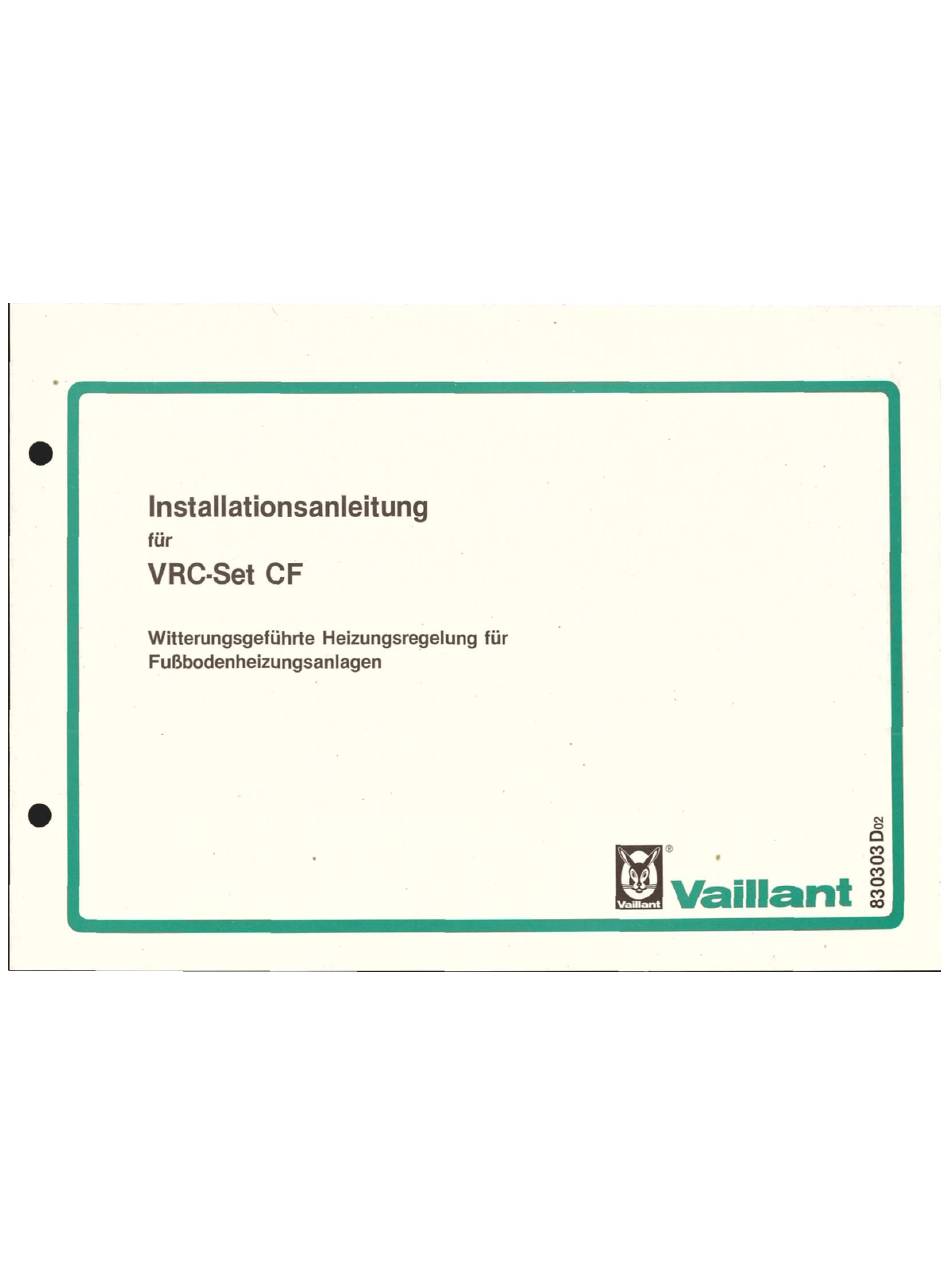

- Seite 1 Installationsanleitung für VRC.Set Witterungsgeführte Heizungsregelung für Fußbodenheizungsanlagen Vaillant Vaill...
- Seite 2 Deutsche Warenzeichen Vaillant Die Bedienung und Einstellung dieser Heizungsregelung ist gemäß der zugehörigen Bedienungsanleitung Nr. 830163 vorzunehmen. Die Vaillant Heizungsregelung 1 Ausstattung VRC.Set CF besteht aus: — Centralgerät VRC-VC VRC 693 — AuBenfühler — Vorlauff0hler VRC 692 VRC9642 — Antegethermostat...
- Seite 3 2 Anwendung Die Vaillant Heizungsregelung VRC. Set CF beinhaltet die Geräte zum Auf- bau einer „witterungsgeführten Tempe- raturregeJung for Fußbodenheizungsan- lagen mit Zeitprogramm" für einen Vaillant Thermoblock ... TEC. Abb. 1 zeigt den prinzipiellen Aufbau der Heizungsregelung. Beim Vaillant Thermoblock atmoTEC Wird zusätzlich...
- Seite 4 3 Einbau Anwendung DIPSchaIter• Betriebs• Zeitab• schnitt stellung 3.1 Einstellung der Anwendung der Zeit- Heizbetrieb Heizbetrieb abschnitte des Centralgerätes 2-Kanal Die Einstellung der Anwendung der Zeit- Comfort-Warm- abschnitte 1-4 (e, .e, Ladung für Spei- der Schaltuhr des Centralgerätes cher•Wasserer. wasserbereitung folgt mit dem DIP-Schalter (1) gemäß...
- Seite 5 3.2 Einbau des Centralgerätes Der Einbau des Centralgerätes erfolgt gemäß nebenstehender Abbildung im Bedienungspaneel des Vaillant Thermo- block. — Bedienungspaneel mit rückseitigem Schaltkasten abklappen. — Schaltkastenabdeckung at)- schrauben. — Blindabdeckung (1) entfernen. Hierzu die Laschen (2) vorsichtig aus den Rasten (3) herausdrücken...
- Seite 6 — Klemmenblock (1) einklipsen. — Anschlußverdrahtung von AnschluB- leitung (3) des Außenfühlers 2/3a ggf. AnschluBleitung (2) des Fernbe- dienungsgerätes an Klemmenblock (1) gemäB Anschlußplan (Abb. 7, Seite 9) vornehmen. Anschlußleitungen hierbei durch die zugeschnittenen Kabeldurchführun- gen (2/3a) verlegen und mit den Zugentlastungen (2b) sichern.
- Seite 7 — Abdeckung (4a) aufsetzen und mit den Schrauben (4) festschrauben. — Stecker (3a und 3b) aufstecken. — Leitung (10) mit Stecker (12) auf dem It. nebenstehender Abbildung kennzeichneten Stecksockel des Schaltkastens einstecken. — Bei ecoTEC und turboTEC Stecker (12) auf den mit X36 gekennzeichne- ten Steckplatz aufstecken (siehe...
- Seite 8 4 Elektroinstallation Für Leitungen, die Unterputz zum An- schlußkasten Vaillant Thermoblock geführt und angeschlossen werden, ist 4.1 Vorschriften der Wandauslaßbereich for Elektroan- Für die Elektroinstallation sind die Vor- schlüsse gemäB Kapitel „Abmessun- schriften des VDE sowie der EVU zu gen" der Installationsanleitung beachten.
- Seite 9 VC/VCW Anschlußkasten ecoTEC vctvcw Schaltkasten turboTEC VRC-VC •••nnaaoaaaomeaoøoææaa atmo , X512 x 509 220.. 230W nur bei VRC 9569 VRC 9642 VRC 693 VRC 9570/3 VRC 692 VRC 9569 Abb.
- Seite 10 AnschluB an den Öffner-Klemmen 1- Anlegethermostat VRC 9642 2 vornehmen, so daß der Schaltkon- takt bei Uberschreiten der einge- stellten Vorlauftemperatur Offnet und der Vaillant Thermoblock auber Betrieb geht. b) Einstellung auf die maximal zulässi- ge Vorlauftemperatur für die Fußbo- Abb. denheizungsanlage vornehmen.
- Seite 11 Steuermodul Art..Nr. 300904 Das Steuermodul ist entsprechend zugehörigen Montageanleitung in den Schaltkasten des Vaillant Thermoblock atmoTEC einzubauen. 1st zusätzlich eine motorische Abgas- klappe angeschlossen, so ist der Anle- gethermostat VRC9642 in Reihe zu der motorischen Abgasklappe in die Leitung zur Anschlußklemme 11 der Anschlußklemmleiste...
- Seite 12 Stromaufnahme dieser Installationsanleitung entstehen, übernehmen wir keine Haftung. Leistungsaufnahme 10-90 Temperaturbereich (einstellbar) siehe Heiz- Vaillant kurve Zulässige Umgebungstemperatur oh. Vaillant GmbH u. Co. 2850 Remscheid Mindestquerschnitt der Leitungen (021 91) 18-0 AnschluBIeitungen 220V telex 8513-879 Fernbedienungs-/ Äelegramme: vailiant remscheid 0,75 0,75 Fühlerleitungen...
