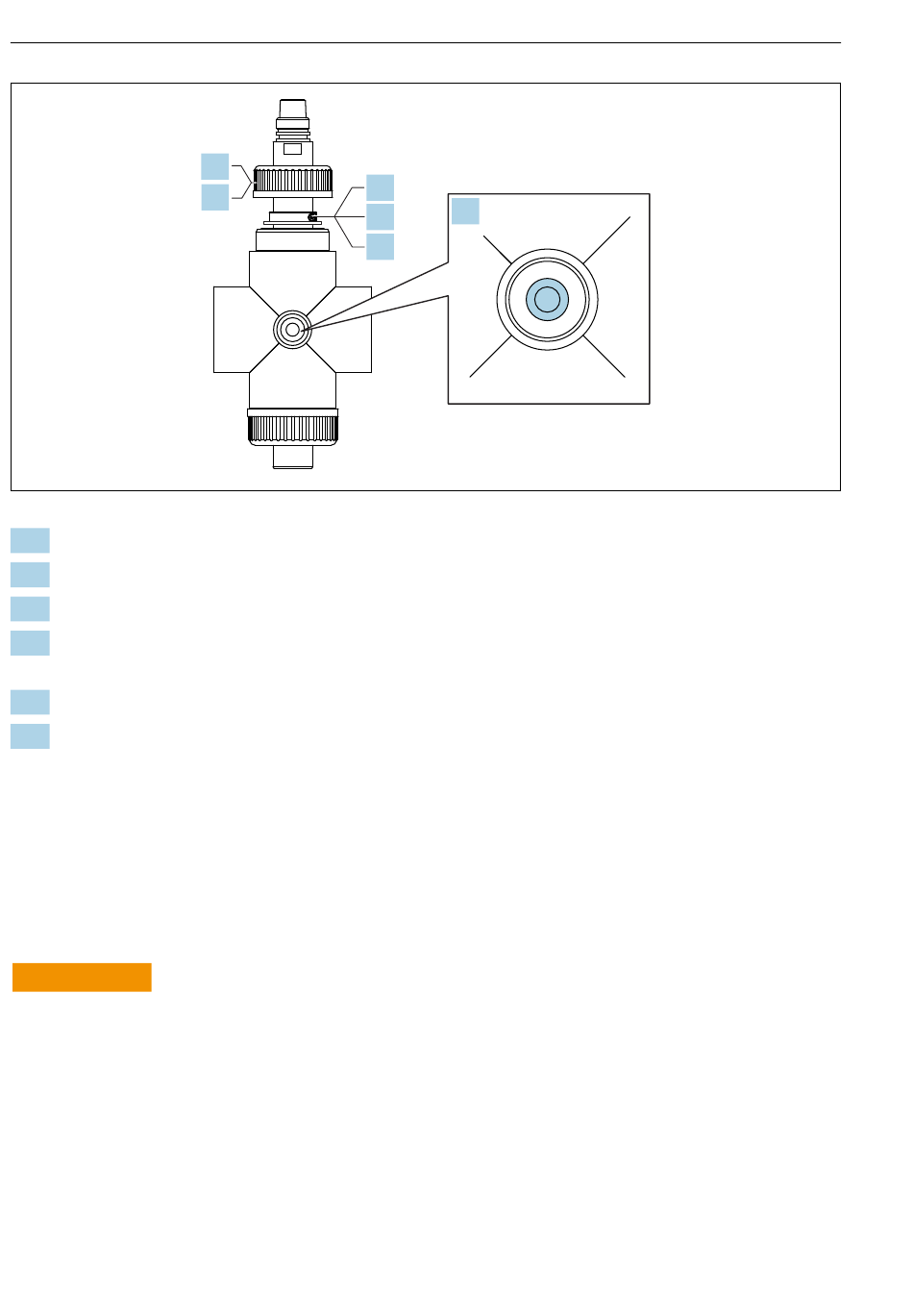

Inbetriebnahme
1.
Überwurfmutter "oben" abschrauben.
2.
M5 Schraube am Klemmring mit Inbusschlüssel leicht lösen.
3.
Klemmring mit Schraubenkopf in Richtung Reinigungsanschluss ausrichten.
4.
Öffnung Reinigungsanschluss Sensor und Reinigungsanschluss Armatur aneinander
ausrichten.
5.
M5 Schraube am Klemmring mit Inbusschlüssel anziehen (Drehmoment ca. 5 Nm).
6.
Überwurfmutter "oben" handfest anschrauben.
5.4
Montagekontrolle
‣
Nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit prüfen.
6
Inbetriebnahme
WARNUNG
L
Verletzungsgefahr durch ausströmendes Medium!
‣
Vor der Druckbeaufschlagung einer Armatur den korrekten Anschluss des Mediums sicher-
stellen.
‣
Andernfalls die Armatur nicht in den Prozess bringen.
Druckluftschlauch an Reinigungsdüse anschließen
Die Durchflussarmatur ist optional mit einer Reinigungsdüse ausgestattet.
‣
Den Druckluftschlauch über den beiliegenden Adapter (G¼ zu 6 mm) mit Rückschlagventil
an die Reinigungsdüse anschließen.
26
1.
2.
6.
3.
5.
4.
Flowfit CYA251
A0043691
