Flowfit CYA251
5.2.2

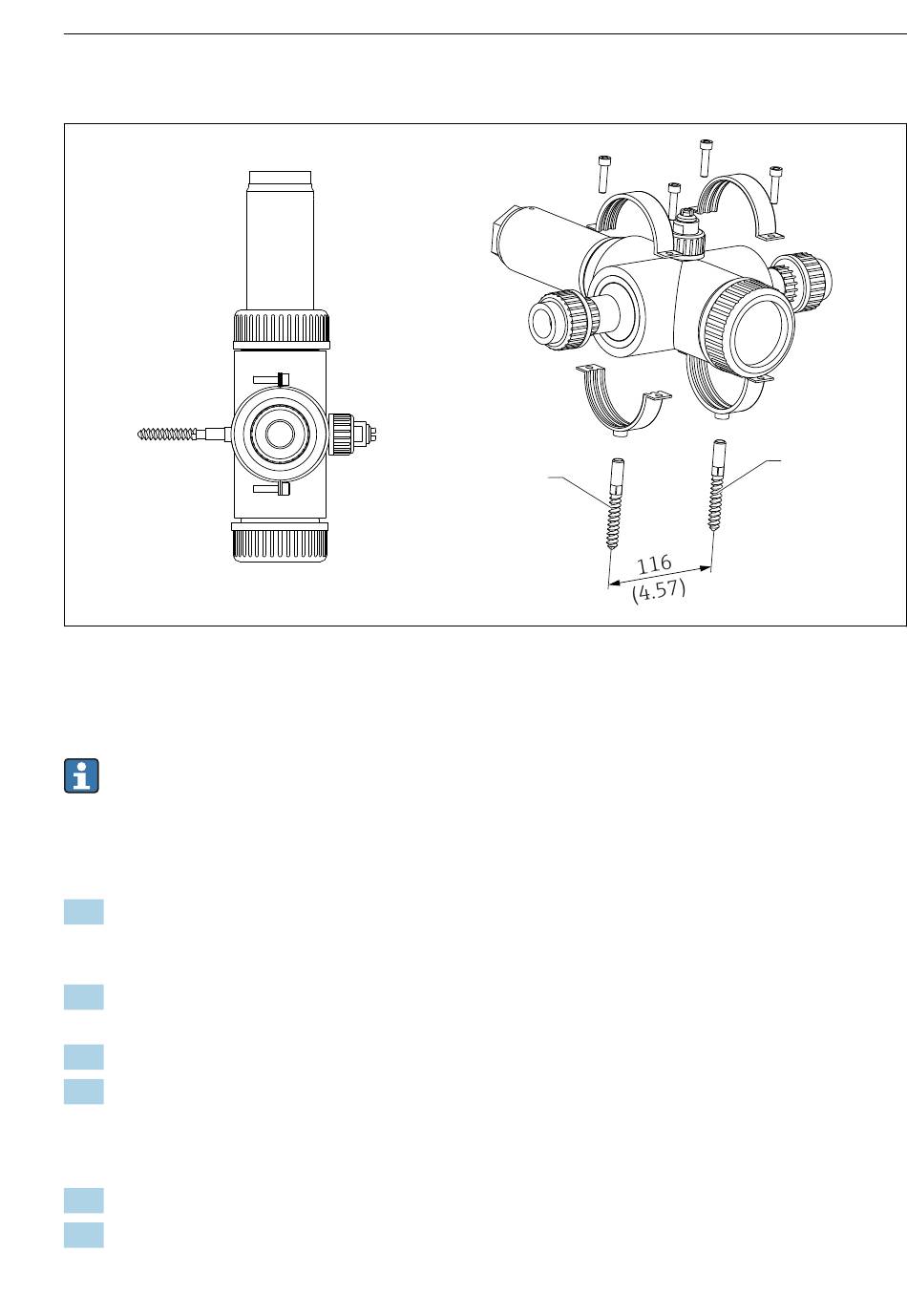

Armatur mit Wandhalterung montieren
7
Wandhalterung
1
Stockschraube STST 10 × 60 (im Lieferumfang des Wandmontagesets enthalten)
Maximal zulässigen Mediumsdruck für Armatur und Sensor beachten.
Bei Mediumsdruck über dem zulässigen Maximalwert einen Druckminderer vorschalten.
Der zulässige Mediumsdruck ist von der Temperatur abhängig → 36.
Durchflussarmatur in einen Bypass montieren
1.
Vor und hinter die Durchflussarmatur ein Absperrventil schalten. Dadurch sind eine
Sensorreinigung oder andere Wartunggsarbeiten ohne Prozessbeeinträchtigung mög-
lich.
2.
Die Armatur senkrecht oder senkrecht 90° gedreht montieren. Eine automatische Ent-
lüftung muss durch die Lage der Armatur und des Zulaufs gewährleistet sein.
3.
Den Mediumsanschluss mittels handelsüblicher Anschlussfittings herstellen.
4.
Wenn das Medium grobe Schmutzteile enthält, einen Filter vor die Durchflussarmatur
schalten.
Durchflussarmatur in eine Stichleitung mit offenem Ablauf montieren
1.
Vor die Durchflussarmatur ein Absperrventil schalten.
2.
Die Armatur senkrecht oder senkrecht 90° gedreht montieren. Eine automatische Ent-
lüftung muss durch die Lage der Armatur und des Zulaufs gewährleistet sein.
Endress+Hauser
1
Montage
1
A0037723
17
