Flowfit CYA251
HINWEIS
Unzureichende Fettung bei CAS80E
Beschädigung von Bauteilen
‣
Auf ausreichende Fettung der Dichtung der Dichtscheibe achten.
Sensoreinbau vorbereiten
1.
Den O-Ring am Sensorkopf leicht einfetten.
2.
Die Überwurfmutter "unten" lösen und den Blinddeckel abnehmen.
3.
Kontrollieren, dass der innere O-Ring "unten" der Durchflussarmatur eingefettet ist.
4.
Den Blinddeckel und die Überwurfmutter "unten" wieder handfest aufschrauben.
5.
Kontrollieren, dass der innere O-Ring "oben" der Durchflussarmatur eingefettet ist.
5.3.2

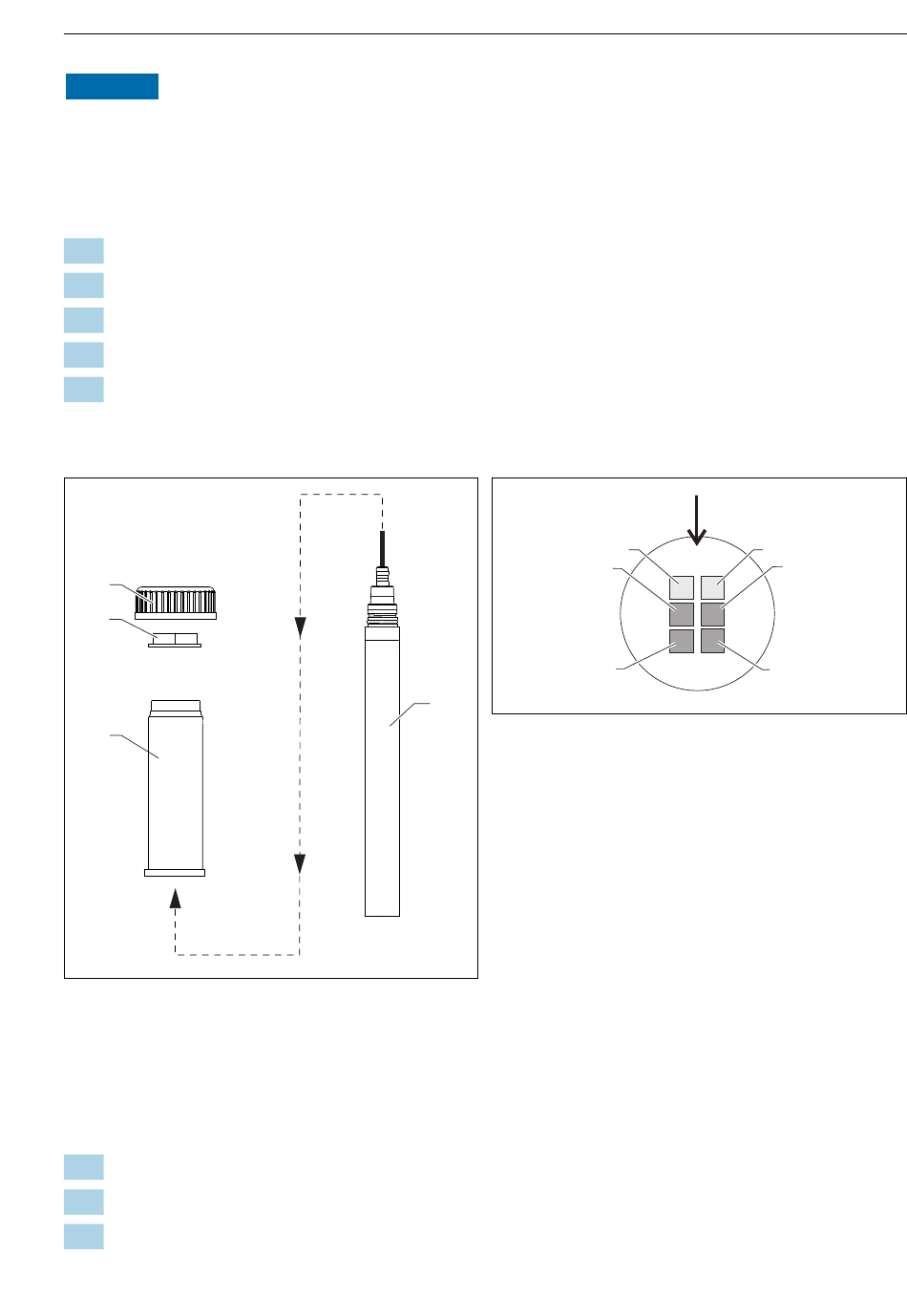

Sensoren einbauen (außer CAS51D und CAS80E)
1
2
3
10
Einbauhülse
1
Überwurfmutter
2
Kontermutter
3
Sensoradapter
4
Sensor
1.
Den Sensor in den Sensoradapter einführen.
2.
Mit der Kontermutter den Sensor im Sensoradapter handfest festschrauben.
3.
Den Sensor in die Durchflussarmatur einsetzen.
Endress+Hauser
1
1
4
11
CUS51D
1
Empfänger
2
LED
A0043612
2
2
1
1
Montage
A0038394
19
