Flowfit CYA251
6.
Sensor in die Armatur einsetzen.
Sensor mit 2 mm (0,08 in) oder 10 mm (0,39 in) Spaltbreite: Den Sensor aus-
richten. Die Gewindeöffnung (Spaltrückseite) muss sich genau am Reinigungsan-
schluss befinden. Damit ist gewährleistet, dass das Medium durch den Messspalt
strömt.
Sensor mit 50 mm (1,97 in) Spaltbreite: Den Sensor ausrichten. Der Spalt muss
sich genau am Reinigungsanschluss befinden. Damit ist gewährleistet, dass das
Medium durch den Messspalt strömt.
7.
Überwurfmutter "oben" handfest anschrauben.
8.
Dichtscheibe "unten" auf den Sensor schieben.
9.
Überwurfmutter "unten" handfest anschrauben.
Bei Reinigungsdüse CAS80E 2mm oder CAS80E 10mm kann es zu einem Versatz zwi-
schen Reinigungsanschluss Sensor und Reinigungsanschluss Armatur kommen!
Justage Reinigungsanschlüsse CAS80E 2mm oder CAS80E 10mm
Reinigungsanschluss Sensor und Reinigungsanschluss Armatur müssen exakt übereinander
liegen.
Endress+Hauser
6.
8.
9.
7.
Montage

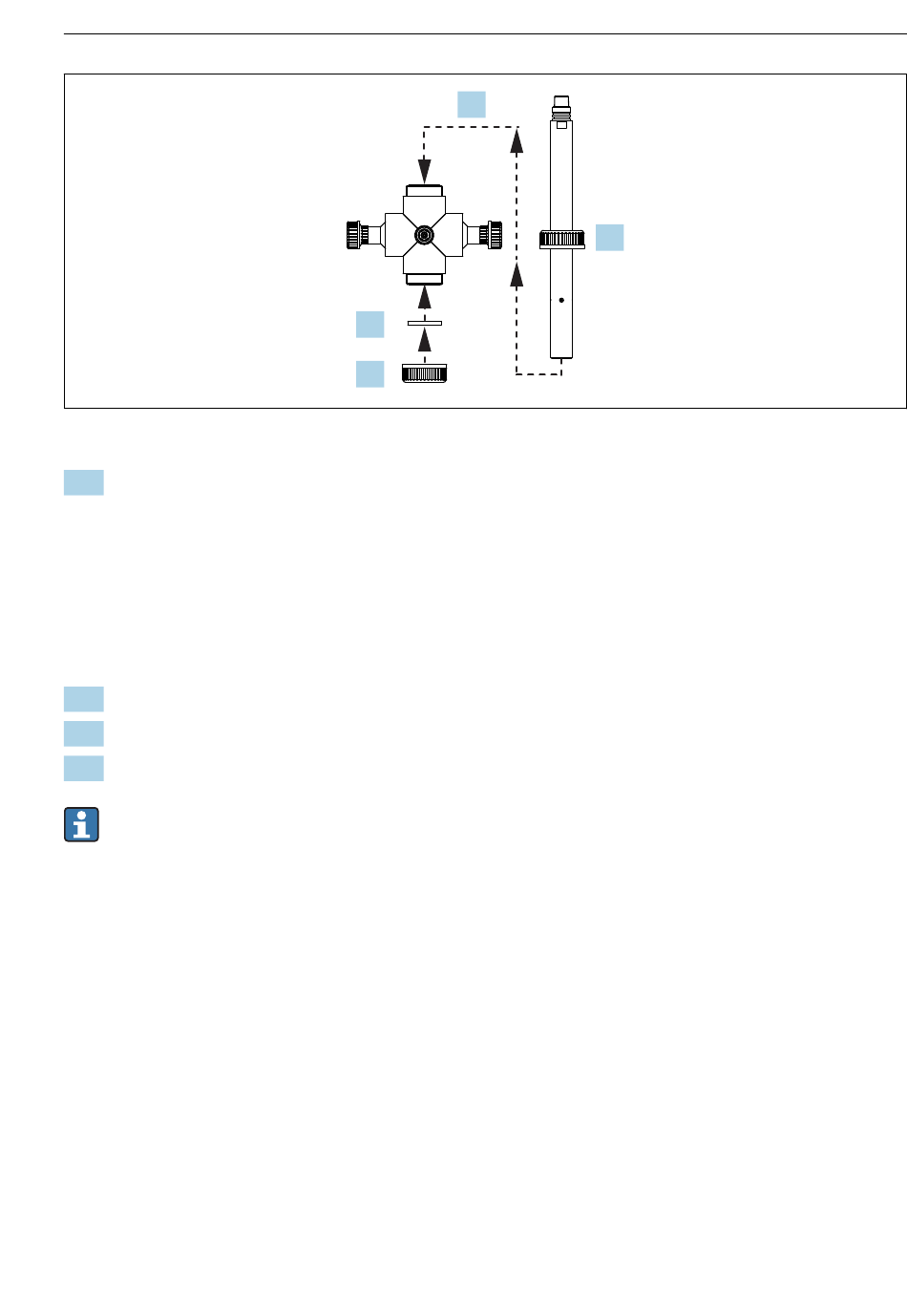

A0042732
