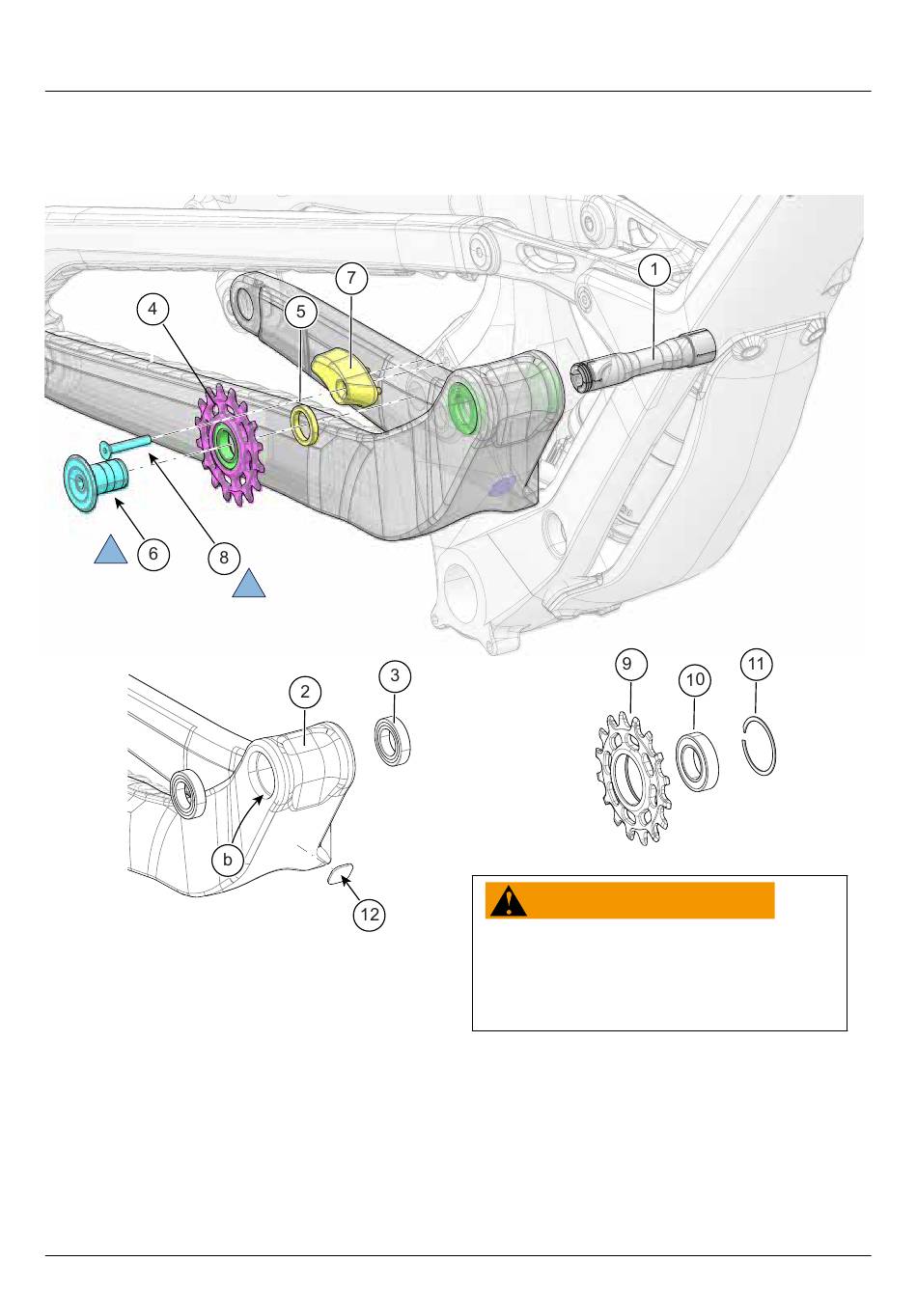

Hauptlager/Kettenumlenkung/Kettenführung
2
N·m
8
Bezeichnungen
1.
Hauptschwingenachse
2.
Kettenstrebe
3.
Schwingenlager
4.
Baugruppe
Umlenkrolle
2
N·m
4
5.
Umlenkrollen-Distanz-
scheibe
6.
Achsschraube
7.
Umlenkrollen-Ketten-
führungen
Hauptlager/Kettenumlenkung/Kettenführung
2X
WARNUNG
Kettenführung (7) für Kettenumlenkung
ist erforderlich. Nicht entfernen. Wenn
verschlissen oder beschädigt, muss diese
ersetzt werden.
8.
Schraube für Ketten-
umlenkung
9.
Umlenkrolle
10. Umlenkrollenlager
11. Klemmring
15
Technische Informationen
12. Klebepad
b.
Lagerbuchse
