2021 Jekyll OMS

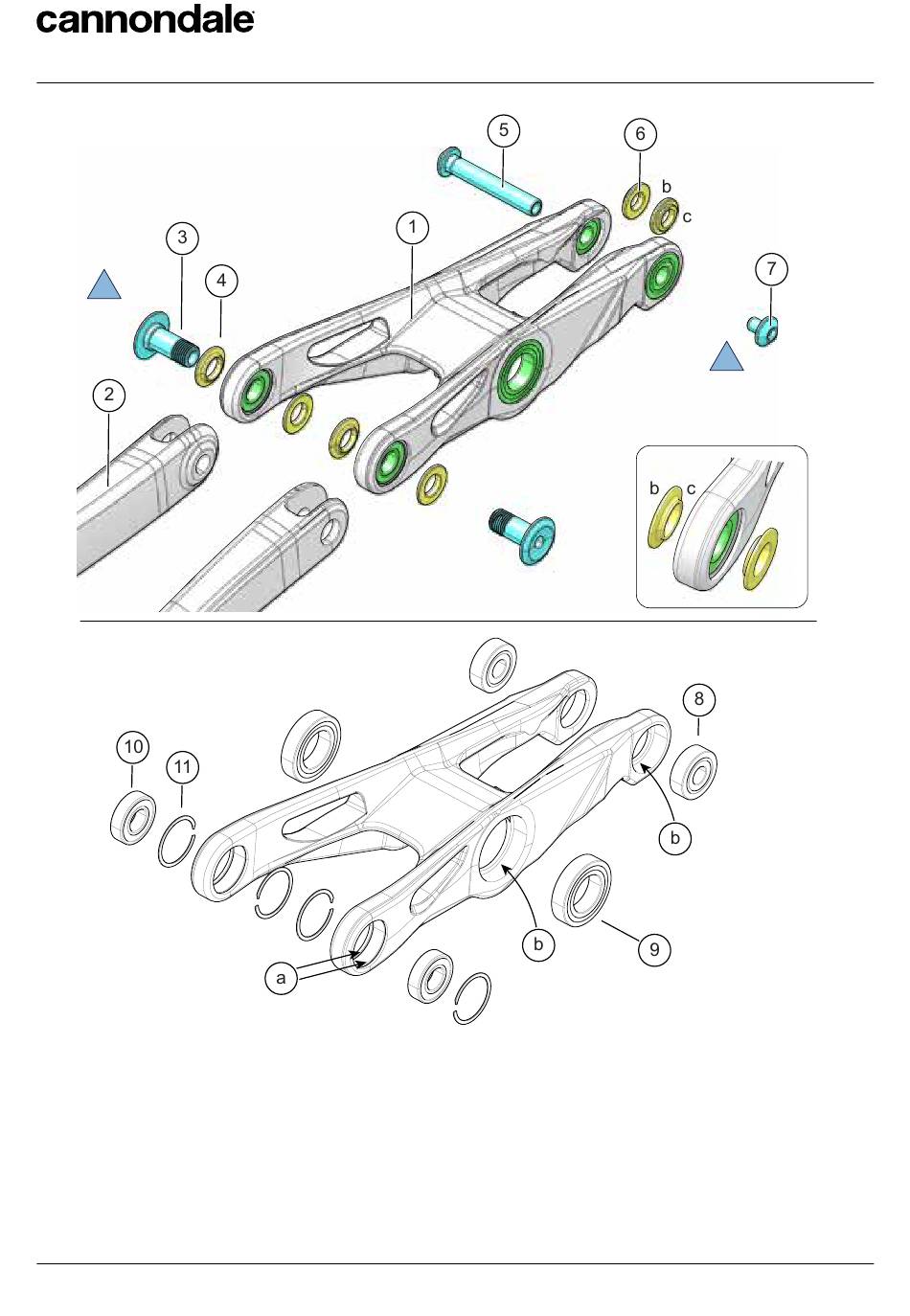

Dämpfer-Umlenkhebel
2X
2
N·m
5
2X
4X
Bezeichnungen
1.
Umlenkhebel
2.
Sitzstrebe
3.
Schraube
4.
Distanzscheibe
5.
Dämpferschraube,
lang
138251 Rev 1 (07/21)
4X
6.
Distanzscheibe
7.
Dämpferschraube,
kurz
8.
Umlenkhebel-Lager,
vorne
9.
Umlenkhebel-Lager,
Mitte
10. Umlenkhebel-Lager,
hinten
11. Klemmring
14
Technische Informationen
Dämpfer-Umlenkhebel
2X
2
N·m
8
2X
2X
a. Nut
b. grosse Seite
c. kleine Seite
