- Категорически запрещается использовать пилы. В
зависимости от диаметра трубки необходимо использовать
соответствующий трубогиб во избежании чрезмерных
деформаций. TECUMSEH рекомендует использовать паяные
соединения вместо резьбовых в целях уменьшения риска
возникновения утечек со временем.
- Обеспечить электроизоляцию хомутов. Рекомендуется
прокладывать электрокабель в соответствии с
французским стандартом NF C15-10à или с местными
нормативными требованиями (IEC 60204/IEC 60335) и
отдельно от холодильного контура.
- Следует обеспечить защиту кожуха во время пайки труб.
Подключения холодильных компонентов см. в приложении 5
Общие правила проэктирования трубопроводов
Всасывающий трубопровод :
Трубопроводы должны быть расположены и установлены таким
образом, чтобы подавить или уменьшить, насколько это
возможно, повреждения, связанные с вибрацией или ударами.
Основная функция заключается в возврате в компресcор пара,
который образовывается в
всасывающий трудобпровод расчитывается для минимизации
потерь.

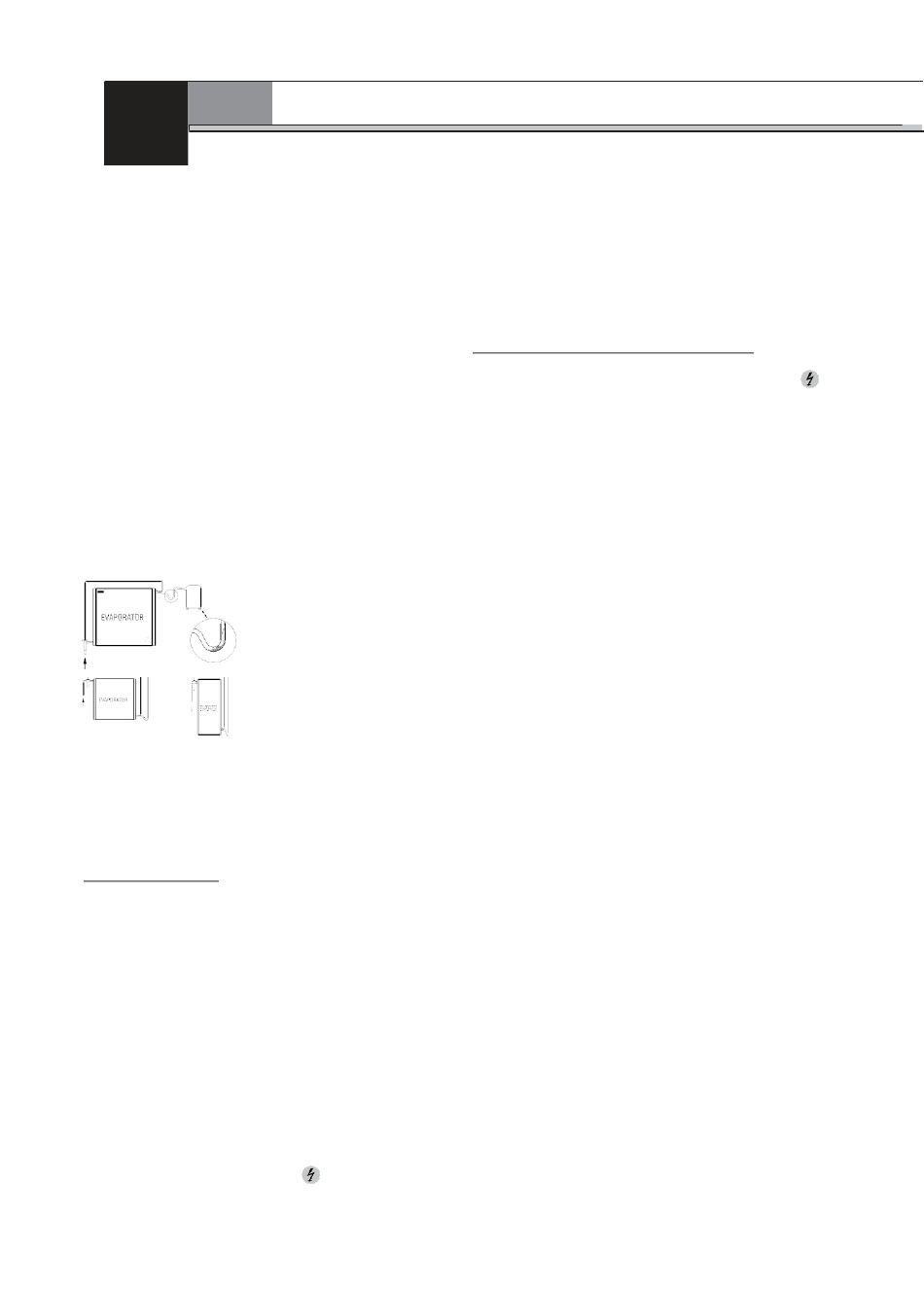

для восходящих трубопроводов
следует обеспечить надлежащую
скорость достаточную для
поднятия масла в верхние части.
.
для низходящих трубопроводов и
когда компрессор располагается
на уровне испарителя: следует
проектировать
всасывающего трубопровода выше
верхней части испарителя.
Жидкостной трубопровод:
Следует минимизировать потери мощности. Все встроенные
компоненты на жидкостном канале (фильтр-осушитель,
соленоидный вентиль, смотровое стекло...) создают некоторые
потери, которые могут быть существенными.
4.8. Электромонтаж
Проводить все электромонтажные работы при
отключенной сети. Убедитесь, что после утечки
хладагента нет никакой
воспламеняющейся среды.
Все электроподсоединения на местах дожны соответствовать
стандарту NF C15- 100 во Франции или действующим
стандартам в странах
монтажа оборудования (IEC 60204/IEC 60335).
В соответствии с IEC60335 для определения расстояния
ползучести и другие расстояния безопаснсти следует брать
степень загрязнения 3.
- Для сохранения качества продукции TECUMSEH и
обеспечения ее надлежащей работы рекомендуется:
- Проверить совместимость
оборудования с напряжением питания агрегата (см.
маркировку).
- Проверить соответствие электрической схемы агрегата и
оборудования.
- Рассчитайте электропроводку (См. таблицу с токами в
разделе электрических характеристик
- Линия электропитания должна быть защищена и включать
Инструкция по монтажу |
испарителе. Как правило,
верхнюю точку
потенциальной
напряжения питания
).
Перевод инструкции изготовителя
в свой состав линию заземления.
- Электромонтаж выполнять в соответствии с местными
стандартами и требованиями, предъявляемыми к электропроводке.
- При замене элементов
заземления.
Все компрессоры TECUMSEH защищены внешним или встроенным
тепловым реле, который реагирует как на температуру так и на ток.
Как предохранительный
орган, он должен отключать компрессор при недопустимых для него
диапозонах работы, определенными TECUMSEH.
4.9. Подключение электрокомпонентов
Для подключения электрокомпонентов см. электрическую схему (см.
документ Электрические характеристики Silensys® Advanced
- Подсоединить питающий кабель до крепления на стену.
- Подключить все установленные на оборудование приборы
регулировки и защиты.
- Зафиксировать кабель(и) при помощи кабельных зажимов,
предусмотренных для этого на агрегате.
- После присоединения электророводов закрыть электрический
отсек
5- ПУСК
окружающей среды 46°C. Не превышайте эту температуру.
При оптимизации количества необходимого хладагента следует
выполнять профессиональные требования, выдвигаемые к
холодильному оборудованию.
При различных условий эксплуатации не допускается выходить за
максимально допустимое давление (сммаркировку).
Если есть трубопроводы с единственной стенкой междуводой и
хладагентом (например водяной конденсатор), то в случае утечки
через эту стенку происходит утечка хладагента и проникновение
воды в систему, что создает эффект пара.
Без защитного органа, компрессор поведет себя как генератор пара, а
перегрев двигателя создаст значительно
Разрушение изоляции на проходных контактах питания компрессора,
которое может произойти вследствии физического удара, может
привести котверстию, через которое будет выходить масло с
хладгентом. В контакте с искрой эта смесь может воспламенится.
Поэтому при любых работах с холодильной системой следует
предварительно убедится в
электрокоробки, что защитит от этого риска. Следует избегать едких и
запыленных пронстранств. В случае продолжительной остановки
рекомендуется, чтобы хладагент собирался в ресивере, если таковой
имеется на агрегате. Эта операция позволяет избежать миграцию
жидкого хладагента в компрессор, что может привести к гидроударам
во время запуска компрессора.
5.1. Герметичность контура
Необходимо систематически проверять наличие утечки на всех
выполненных соединениях при помощи электронного детектора утечки,
подходящего для используемого жидкого хладагента.
Обнаружение утечки может
вакуумированием под давлением азота при помощи аэрозоли
(запрещено использование каких-либо газов). Для гарантии
герметичности после заправки нужно выполнить финальный поиск
утечек при помощи течеискателя.
5.2. Вакуумирование
Выполнить вакуумирование оборудования до достижения
остаточного давления примерно 200 микрон-метров ртутного
столба, или 0,27 мбар, обеспечив хорошее качество вакуума при
помощи специально предусмотренного вакуумного насоса.
Рекомендуется выполнять вакуумирование одновременно на контурах
высокого и низкого давления для обеспечения однородного уровня вакуума
во всем контуре, включая компрессор, и сокращения
продолжительностицикла.
34
проверить непрерывность
).
повысит давление.
правильном креплении крышки
быть осуществлено перед
