Allgemeine Regeln zur Auslegung der Leitungen

Die Rohre müssen so angeordnet und installiert werden, dass
Schäden durch Stöße und Erschütterungen unterdrückt oder so
weit wie möglich reduziert werden.
Saugleitung
Sie dient dazu, das im Verdampfer
gebildete
zurückzutransportieren. In der Praxis
sind die Saugleitungen so ausgelegt,
daß die Druckverluste möglichst
gering sind.

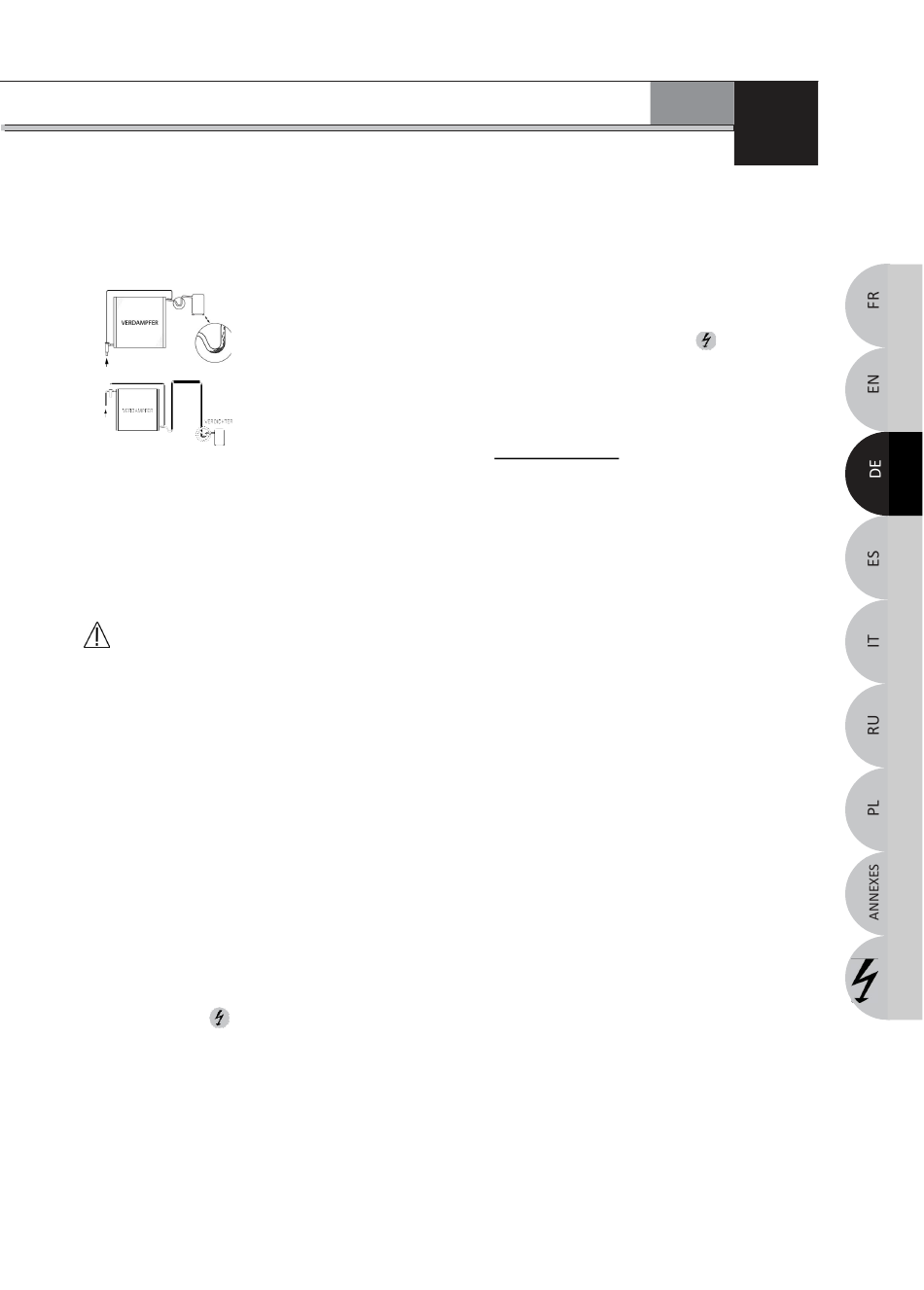

- Beispiel eines Verdichters, der
höher
Verdampfer. Hier sind Steigrohre auf
der
Geschwindigkeit muss ausreichend
sein, um das Öl in die senkrechten
Bereiche zu bringen.
- Beispiel eines Verdichters auf gleicher Höhe oder niedriger
als der Verdampfer. Der höchste Punkt der Saugleitung sollte
oberhalb des Verdampfers liegen.
Flüssigkeitsleitung
Die Druckverluste müssen so gering wie möglich gehalten
werden. An der Flüssigkeitsleitung eingebrachtes Zubehör
(Filtertrockner, Magnetventil, Schauglas usw...) verursachen nicht
zu vernachlässigende Druckverluste.
4.8. Elektrische Anschlüsse
Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist,
bevor Sie Verkabelungen oder Reparaturen an der Einheit
durchführen..
Stellen Sie sicher, dass nach einem Kältemittelleck keine
potentiell entflammbare Atmosphäre vorhanden ist.
Beachten Sie, dass während jeglicher Arbeiten, die Strom- und
Steuerkreisläufe ohne Spannung sind. Jede Verkabelung vor Ort
muss in Frankreich gemäß der Norm NF C15-100 bzw. den
jeweiligen gesetzlichen Bestimmungen der anderen Länder (IEC
60204/ IEC 60335), ausgeführt werden.
Ziehen Sie einen Verschmutzungsgrad 3 gemäß IEC60335 in
Betracht, um die
Sicherheitsisolierungsabstände zu bestimmen
HINWEISE
Um die Qualität des TECUMSEH Verflüssigungssatzes und seinen
einwandfreien Betrieb zu gewährleisten, wird empfohlen:
- die Spannung der Stromversorgung
Verflüssigungssatzes abzugleichen (siehe Typenschild).
- das elektrische Schaltbild des Verflüssigungssatzes mit dem der
Anlage abzugleichen.
- die Anschlussverkabelung (Leistung, Stromaufnahme)
entsprechend der Eigenschaften des eingebauten
Verflüssigungssatzes auszulegen.
(Siehe Elektrisch Daten ).
- die Stromversorgungsleitung zu schützen und zu erden.
- elektrische Anschlüsse gemäß der Normen des entsprechenden
Landes vorzunehmen. Bitte beachten: der Steuerstromkreis steht
bereits unter Spannung.
(beim Austauschen der Komponenten immer auf die Erdung zu
achten.
Ebenso wie der Schutzschalter darf nur das mit dem Verdichter
mitgelieferte Relais verwendet werden, selbst wenn ein anderes
Modell zu einem bestimmten Zeitpunkt zufriedenstellend
Übersetzung der Originalanleitung
Gas zum Verdichter
positioniert ist als der
Saugseite erforderlich. Die
Kriech- und andere
mit der des
scheint.
| Montageanleitung
Alle Verdichter von TECUMSEH sind durch ein externes oder internes
Schutzorgan geschützt, dessen Funktionsprinzip auf einer
Temperatur/Stromkombination basiert. Wie bei allen
Schutzorganen ist es normal, dass es die Stromversorgung des
Verdichters außerhalb der normalen, von TECUMSEH
vorgegebenen Einsatzbereichen unterbrochen wird

4.9. Anschluss der Komponenten

Zum Anschluss der Komponenten siehe Schaltschema (siehe
Dokumentation elektrische Daten Silensys®
- Alle an der Anlage montierten Regelungs- und
Sicherheitseinrichtungen sind anzuschließen.
- Die Kabel sind mit den vorhandenen Zugentlastungen am
Verflüssigungssatz zu befestigen.
- Der Anschlusskasten ist nach Verkabelung zu verschließen.
5.
INBETRIEBNAHM
Unsere Verdichter wurden für einen Betrieb bei einer maximalen
Umgebungstemperatur von 46°C entwickelt.
Diese Temperatur darf nicht überstiegen werden.
Beachten Sie zur Optimierung der Kältemittelmenge in der Anlage,
die Regeln der Kältetechnik. Der maximalen Betriebsdruck darf den
maximal zulässiger Druck PS des Verdichters nicht überschreiten
(siehe Typenschild).
Wenn eine einwandige Rohrleitung zwischen Wasser und
Kältemittel vorhanden ist (z.B. Wasserverdampfer) und ein Leck in
dieser Wand entsteht, so tritt das Kältemittel nach auβen aus und
das Wasser dringt in das System ein und erzeugt einen
Dampfeffekt.
Ohne Sicherheitsorgan verhält sich der Verdichter wie ein
Dampferzeuger, und die Erhitzung des Motors erzeugt einen
starken Druckanstieg. Die Beschädigung des Isoliermaterials
(Schmelzperle) an einer elektrischen Anschlussklemme des
Verdichters aufgrund einer Stoβeinwirkung kann ein Loch
erzeugen, durch das Kältemittel und Öl austreten können. Bei
Kontakt mit einem Funken kann sich diese Mischung entzünden.
Egal welche Arbeiten am Kältesystem vorgenommen werden,
schützt die einfache und korrekte Anbringung des
Schaltkastendeckels vor solchen Risiken. Vermeiden Sie korrosive
oder staubige Umgebungen. Bei längerer Betriebsunterbrechung
muss das Kältemittel in den Sammler zurückgeleitet werden, wenn
der Verflüssigungssatz damit ausgestattet ist. So wird vermieden,
dass Kältemittel in den Verdichter gelangt und sich Kältemittel im
Schmiermittel konzentriert und dann bei der
Wiederinbetriebnahme eventuell „Flüssigkeitsschläge" hervorruft.

5.1. Dichtigkeit des Kreislaufs

Alle Anschlüsse sind mit einem auf das jeweilige Kältemittel
abgestimmten, elektronischen Lecksuchgerät auf Leckagen zu
überprüfen. Die Lecksuche kann vor der Evakuierung mittels einer
Vorbefüllung mit Stickstoff und Absuchen mit „Seifen"- Spray
erfolgen. (andere Lecksuchmittel sind nicht zulässig). Eine genaue
Suche nach der Befüllung wird, um die Dichtigkeit des Kreislaufs zu
gewährleisten, mit einem Lecksuchgerät durchgeführt.

5.2. Evakuierung

Die Anlage ist mit einer speziellen Vakuumpumpe bis auf ca. 200
mmHg oder 0,27 mbar zu evakuieren, um ein ausreichendes
Vakuum zu gewährleisten.
Es wird empfohlen, möglichst beidseitig (HD und ND) zu
evakuieren, um den Vorgang zu beschleunigen und ein
gleichmäßiges Vakuum im gesamten Kreislauf zu gewährleisten.
