Oxymax H COS21
Belegung
Außenschirm
Aktiver Innenschirm
(NTC-Temperaturfühler)
Kathode
Anode
NTC-Temperaturfühler

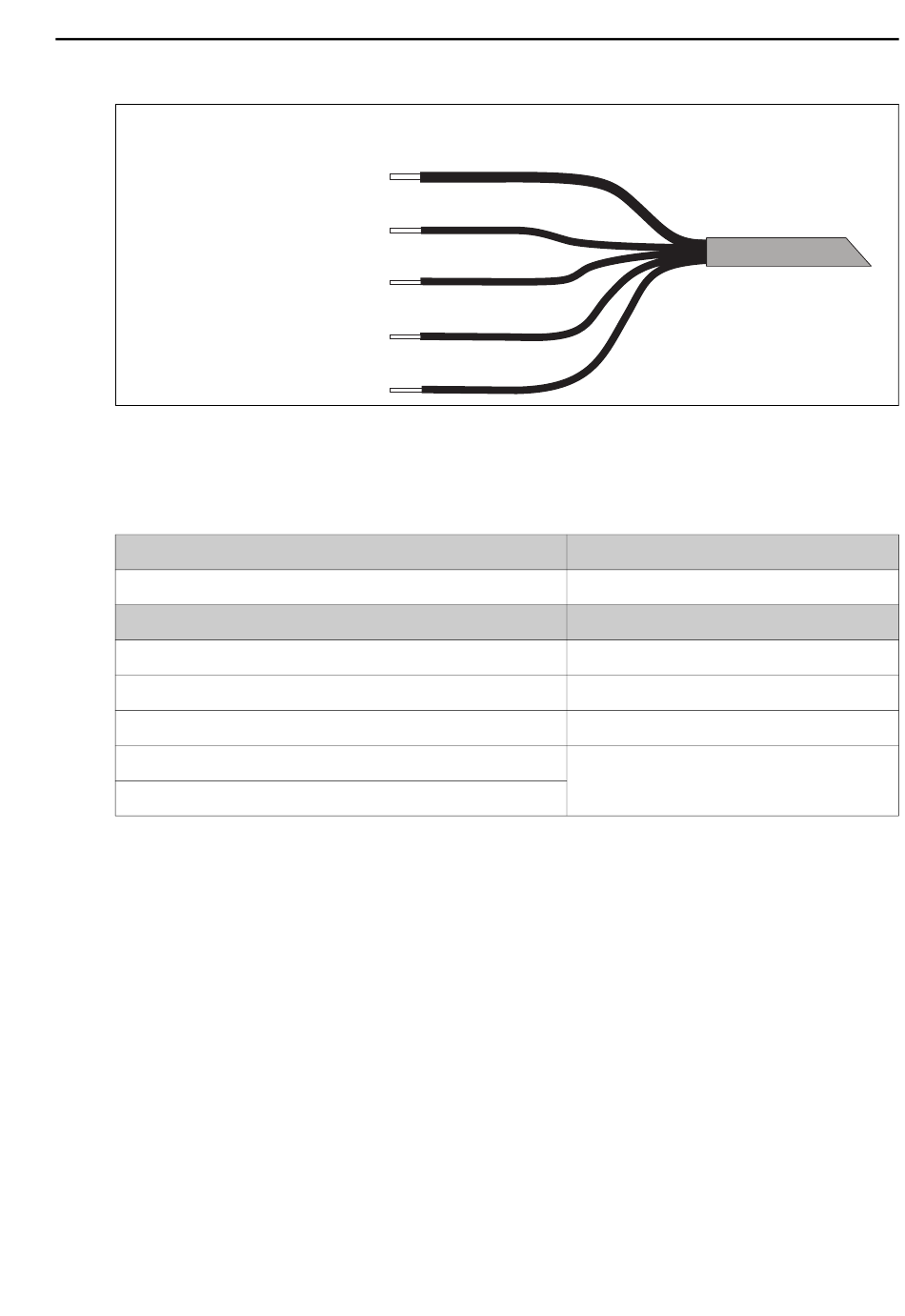

Abb. 3: Spezialmesskabel COK21
3.2
Anschlusskontrolle
Gerätezustand und -spezifikationen
Sensor, Armatur, Verbindungsdose, Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschlussklemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
4
Inbetriebnahme
4.1
Installations- und Funktionskontrolle
Vor der ersten Inbetriebnahme vergewissern Sie sich, dass:
• der Sensor korrekt eingebaut wurde
• der elektrische Anschluss richtig ist.
Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten
Wasseranschluss am Spülanschluss der Armatur.
Endress+Hauser
Klemme
GN / YE
S
YE
12
PK
90
BN
91
BU
11
Hinweise
Sichtkontrolle
Hinweise
Sitz prüfen (leichtes Ziehen)
Nachziehen
Bei seitlichen Kabeleinführungen: Kabelschleifen
nach unten, damit Wasser abtropfen kann.
Inbetriebnahme
a0005583-de
7
