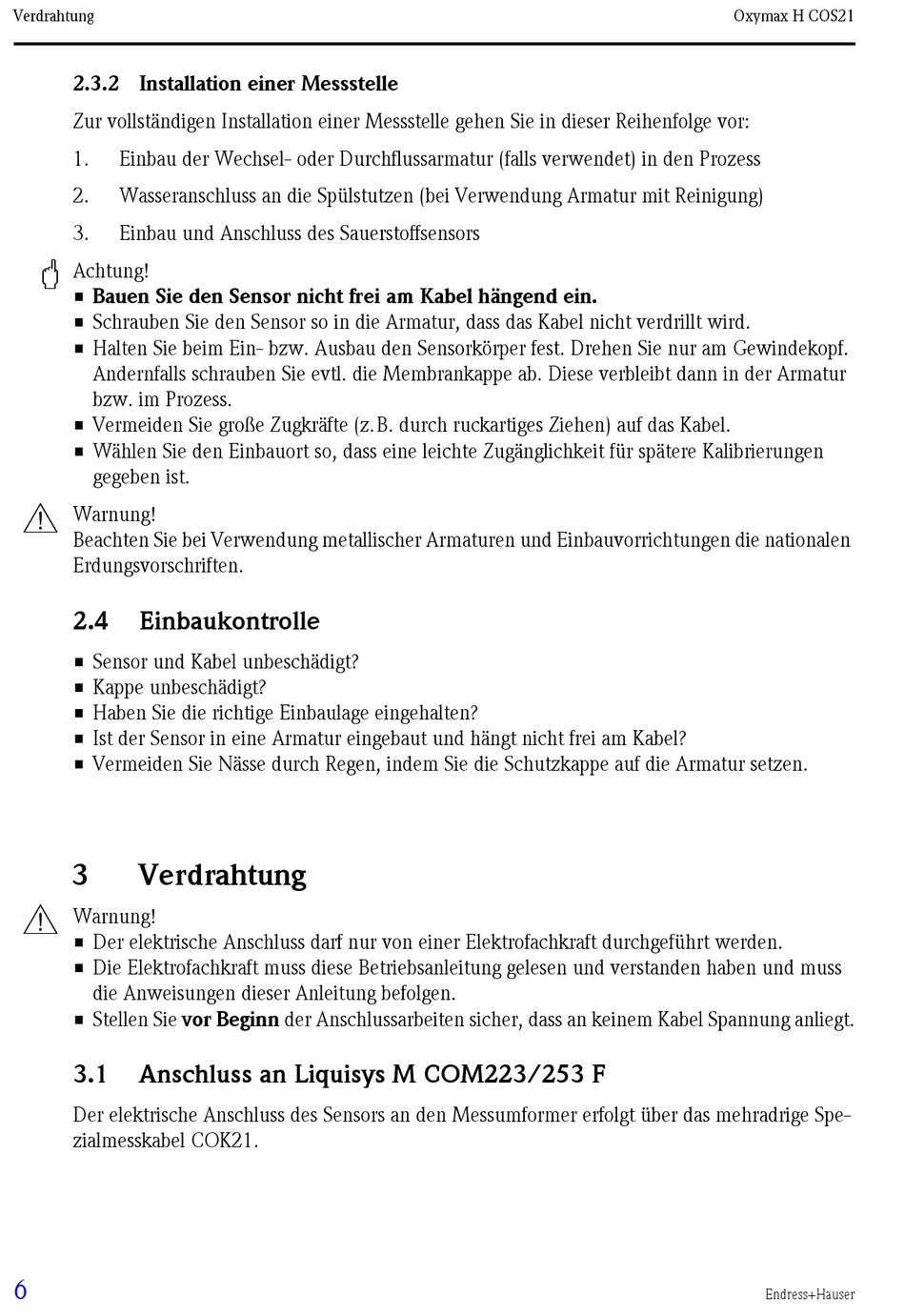

2.3.2 Installation einer Messstelle
Zur vollständigen Installation einer Messstelle gehen Sie in dieser Reihenfolge vor:
1.
Einbau der Wechsel- oder Durchflussarmatur (falls verwendet) in den Prozess
2.
Wasseranschluss an die Spülstutzen (bei Verwendung Armatur mit Reinigung)
3.
Einbau und Anschluss des Sauerstoffsensors
"
Achtung!
• Bauen Sie den Sensor nicht frei am Kabel hängend ein.
• Schrauben Sie den Sensor so in die Armatur, dass das Kabel nicht verdrillt wird.
• Halten Sie beim Ein- bzw. Ausbau den Sensorkörper fest. Drehen Sie nur am Gewindekopf.
Andernfalls schrauben Sie evtl. die Membrankappe ab. Diese verbleibt dann in der Armatur
bzw. im Prozess.
• Vermeiden Sie große Zugkräfte (z.B. durch ruckartiges Ziehen) auf das Kabel.
• Wählen Sie den Einbauort so, dass eine leichte Zugänglichkeit für spätere Kalibrierungen
gegeben ist.
#
Warnung!
Beachten Sie bei Verwendung metallischer Armaturen und Einbauvorrichtungen die nationalen
Erdungsvorschriften.
2.4
Einbaukontrolle
• Sensor und Kabel unbeschädigt?
• Kappe unbeschädigt?
• Haben Sie die richtige Einbaulage eingehalten?
• Ist der Sensor in eine Armatur eingebaut und hängt nicht frei am Kabel?
• Vermeiden Sie Nässe durch Regen, indem Sie die Schutzkappe auf die Armatur setzen.
3
Verdrahtung
#
Warnung!
• Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
• Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
• Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
3.1
Anschluss an Liquisys M COM223/253 F
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das mehradrige Spe-
zialmesskabel COK21.
6
Oxymax H COS21
Endress+Hauser
