DNT UltraZoom PRO Bedienungsanleitung Seite 4

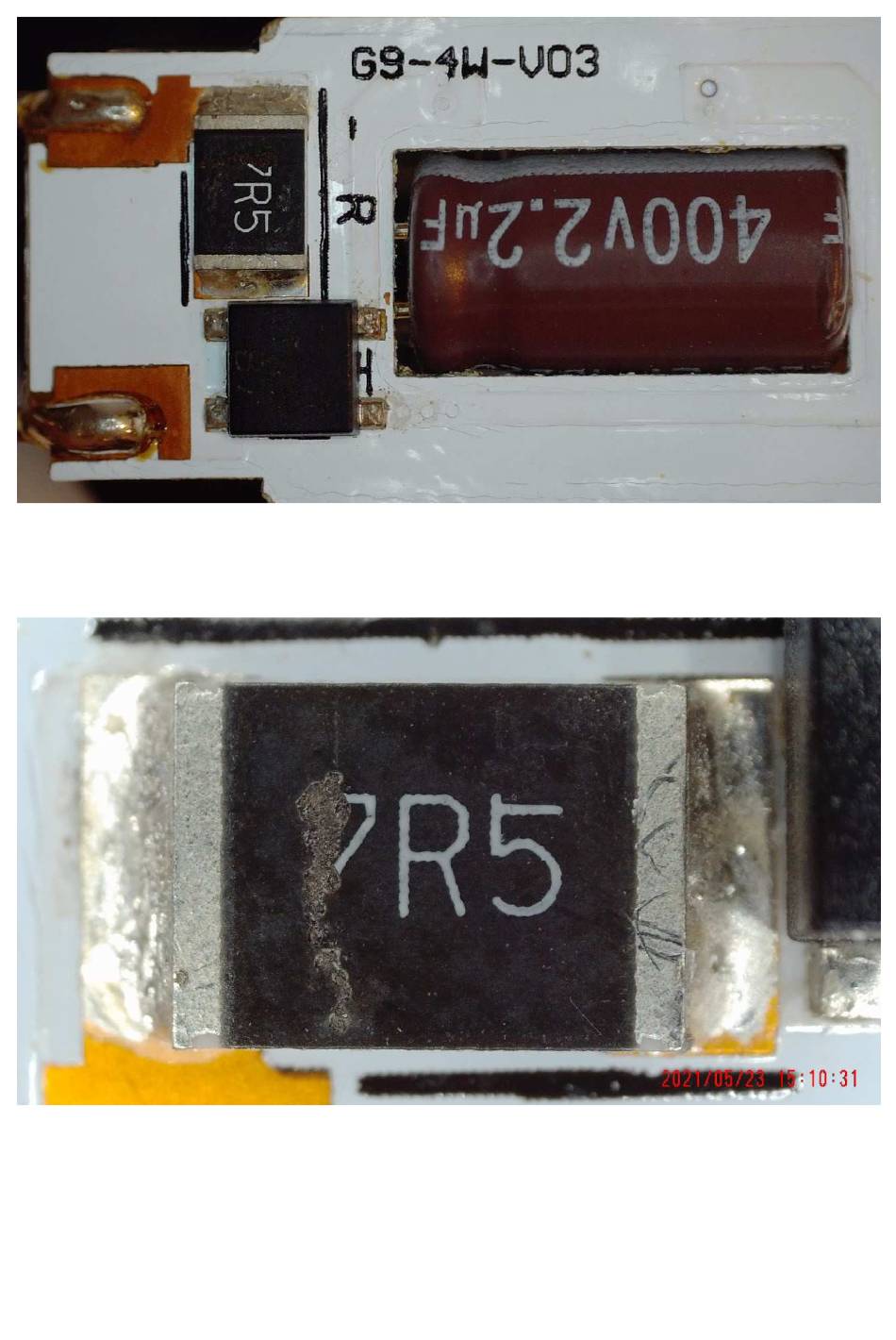

Das folgende Bild (2021_0523_151032_001_5M.JPG) zeigt den fehlerhaften Widerstand, Bauform
RR1812 (4,6 x 3,2 mm²).
Er begrenzte beim Einschalten den Ladestrom des Kondensators. Je nach Spannung zum
Einschaltzeitpunkt wird der Widerstand sehr kurz mit mehr als 1 kW belastet. Die
Widerstandsschicht ist vom Rand aus mit einem Laser getrimmt und ausgehend vom Ende des
Laserschnitts wurde die Widerstandsschicht bis zur gegenüberliegenden Seite zerstört. Der
Widerstand fiel unterbrechend aus. Die Impulsbelastbarkeit des Bauteils war offensichtlich nicht
ausreichend hoch.
