DNT UltraZoom PRO Bedienungsanleitung Seite 3

Einschalten: Ein-/Aus-Taste ca. 2 s drücken (Bedienungsanleitung) ist nicht notwendig, kurzes
Betätigen genügt.
Mitgeliefertes Netzteil: USB; 5 V; 2 A (Datenblatt und Bedienungsanleitung: 1 A)
Elektrische Messwerte
Spannung des Netzteils: 5,1 V;
Stromaufnahme des Mikroskops, ausgeschaltet (nur laden): 440 mA
Stromaufnahme des Mikroskops, eingeschaltet (laden und beide Lampen maximale Helligkeit): 1,3
A
Des Weiteren sind hier noch 3 Bilder, die bei der Fehlersuche an einer LED-Lampe mit dem
UltraZoom PRO entstanden sind.
Untersuchter Gegenstand: LED-Lampe: LIGHTWAY 44022; 220-240V; 4W; G9 (gekauft bei Aldi
Süd, nicht bei bei ELV)

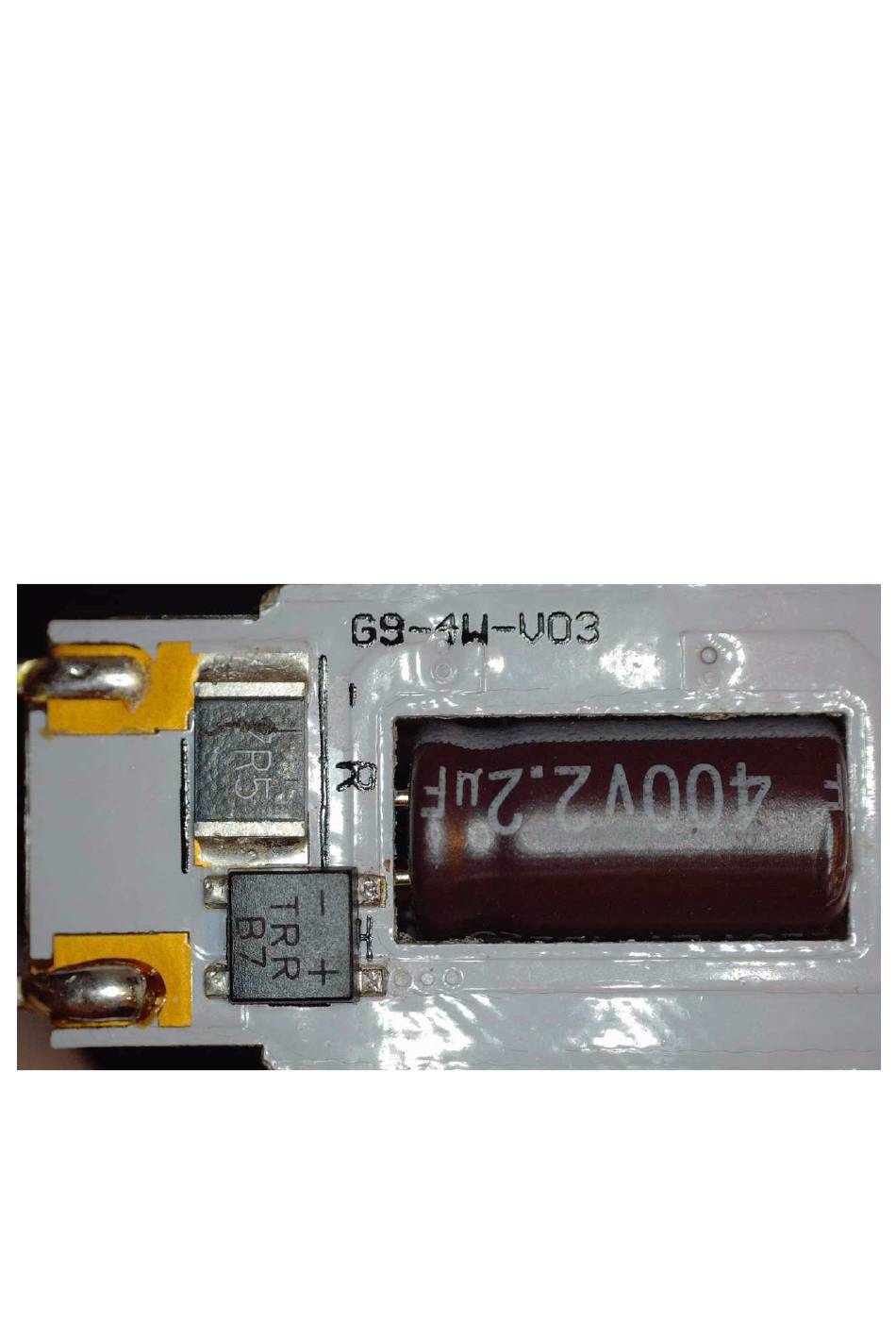

Die folgenden Bilder (210523150340867.jpg und 210523150346007.jpg) zeigen einen Ausschnitt
der Schaltung mit unterschiedlichen Einstellungen des Polarizers. Je nach Einstellung werden
andere Details sichtbar.
