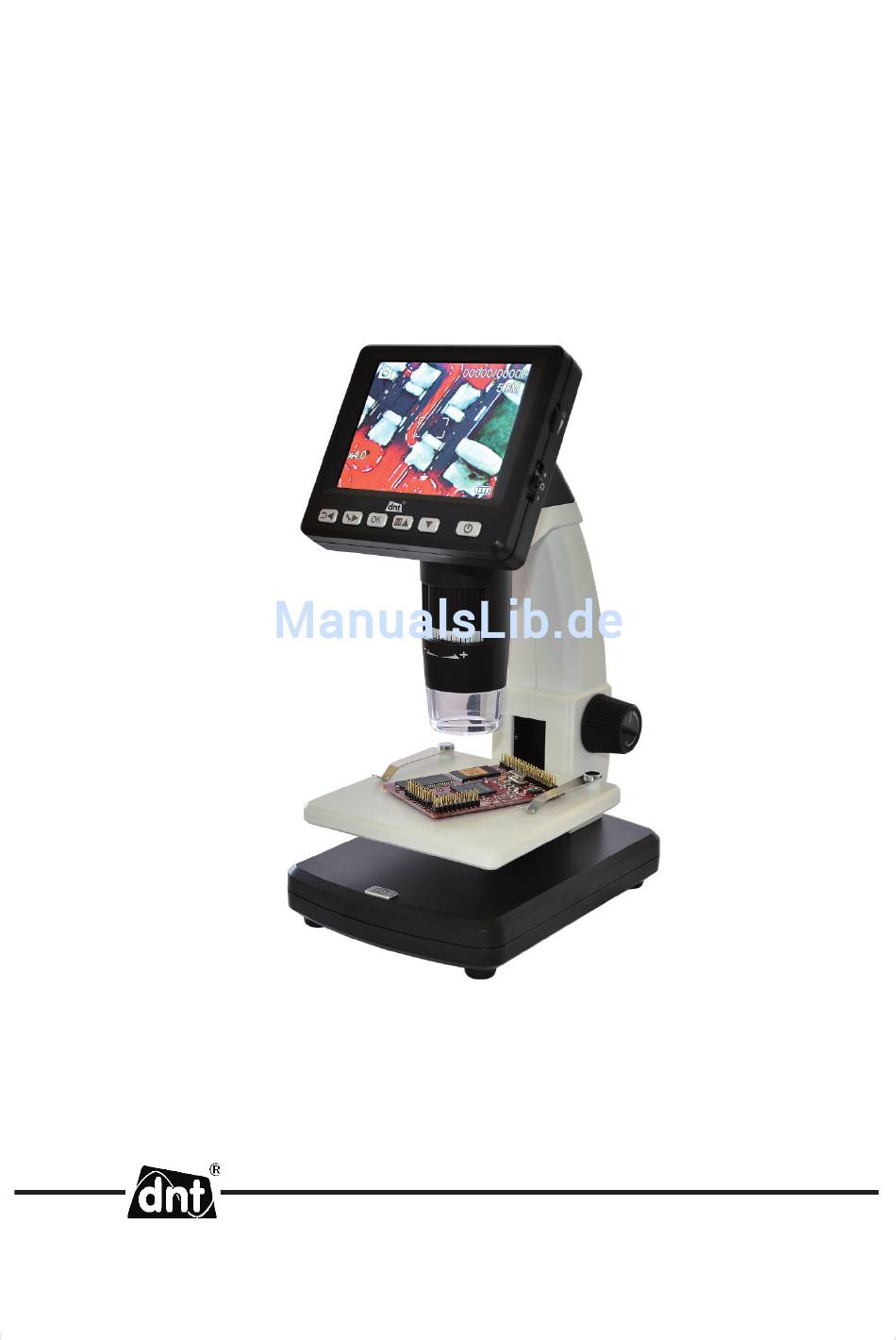

- Seite 1 DigiMicro Lab5.0 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ..........26 CE-Erklärung ..........26 Umweltgerechte Entsorgung ......26 Garantiebedingungen........27 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitsbestimmungen Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Sicherheitshinweise Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden. Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird. -
Seite 4: Systemvoraussetzungen
Prozessor Pentium 1800 oder vergleichbarer AMD Prozessor 100 MB freier Festplattenspeicher min. 32MB RAM, empfohlen sind 512 MB RAM 24 Bit Farb-Videokarte freie USB 2.0 Schnittstelle CD-ROM Laufwerk Lieferumfang DigiMicro Lab5.0 Ladegerät AV-Kabel DigiMicro Lab5.0 Bedienungsanleitung USB-Kabel Bedienungsanleitung Lithium Batterie... -
Seite 5: Geräteansicht
Geräteansicht Geräteansicht LED- Monitor Helligkeitseinsteller microSD- digitaler Zoom Kartenslot Tastatur Rändelrad Objektträger Objektträger feststellen Objektträger hoch/runter Batterieladekontollleuchte Batteriefach linke Seite rechte Seite Stromversorgung USB-Anschluss AV out Aufnahmetaste oben hinten - 5 -... - Seite 6 Geräteansicht Geräteansicht Tastatur und Navigation LED Helligkeit SD-Karten Zoom Slot Wiedergabe/ links/zurück Ein/Aus Menü-Punkt öffnen Menü-Einstellungen abwärts Farbdarstellung/ Eingabe bestätigen aufwärts - 6 - Unten...
-
Seite 7: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Batterie einlegen Drücken Sie leicht auf die geriffelte Fläche und schieben dann den Deckel in Pfeilrichtung. Legen Sie dann die Li-Ion Batterie mit der Beschriftung an der linken oberen Ecke in das Batteriefach ein. Die Polarität fi nden Sie zur Sicherheit im Batteriefach aufgedruckt. Batterie laden Verbinden Sie das Gerät mit dem Ladegerät. -
Seite 8: Sd-Karte
Inbetriebnahme Einsetzen der microSD-Karte und SD-Kartenstatusanzeige Schalten Sie das Digitalmikroskop aus. Der microSD-Kartenslot besitzt einen Federmechanismus. Beim Reindrücken rastet die Karte ein. Im Display erscheint auf der rechten Seite das SD-Karten Symbol. Bevor Sie Aufnahmen machen, muss die Karte formatiert werden (siehe Format SD). Wenden Sie beim Einsetzen der Karte keine Gewalt an. -
Seite 9: Betrieb
Betrieb Einschalten Zum Einschalten aus dem Standby-Modus, drücken Sie die Ein/Aus-Taste. Ausschalten Zum Auschalten drücken Sie die Ein/Aus-Taste. Ein Bild aufnehmen Schalten Sie das Gerät, wie soeben beschrieben, ein. Bewegen Sie den Objektträger mit dem Knopf auf der rechten Seite nach unten. Legen Sie das Objekt auf den Objektträger. -
Seite 10: Video Aufnehmen
Betrieb Stellen Sie eine geeignete LED-Helligkeit ein. Stellen Sie die gewünschte Vergrößerung ein. Überprüfen Sie nochmals den Fokus. Bei sehr geringem Abstand zum Objekt gibt es 2 Punkte, mit unterschiedlicher Vergrößerung, an denen die Kamera scharf eingestellt werden. Drücken Sie den Aufnahmeknopf. Für spätere Messungen am Computer sollten Sie mit der eingestellten Vergrö- ßerung noch ein Foto mit einem Millimetermaßstab machen bzw. -
Seite 11: Wiedergabemenü
Betrieb Während der Wiedergabe Pfeil / für schnellen Vor- oder Rücklauf betätigen, um auf normale Wiedergabe zurückzuschalten bitte die OK Taste betätigen, hatten Sie zuletzt den schnellen Rücklauf gewählt, erfolgt die Wiedergabe weiterhin in normaler Geschwindigkeit rückwärts. Um auf Wiedergabe vorwärts zu wechseln bitte 1 mal die Taste für Vorlauf + OK betätigen.. -
Seite 12: Hauptmenü Bildeinstellungen
Betrieb Diashow: Bei dieser Auswahl wird eine Diashow gestartet. Die Bildwechselfrequenz kann in einem Unter- menü eingestellt werden: 2, 5 oder 8 Sekunden. Zum Beenden OK-Taste drücken Darstellung (nur in der Fotofunktion verfügbar) Zum Umschalten zwischen Farbe und Graustufen drücken Sie die -Taste. - Seite 13 Betrieb Aufl ösung Zur Auswahl stehen VGA, 1.3, 3.0, 5.0, 9.0 und 12 Megapixel. Timer Mit dem Timer kann eine festgelegte Anzahl von Bildern (Frames) oder Aufnahmen in Intervallen gemacht werden. Die nachfolgenden Informationen gelten sowohl für Frames als auch für Intervall: Verlassen Sie das Menü...
- Seite 14 Betrieb Intervall Stellen Sie das Intervall ein, in dem Bilder gemacht werden sollen. In dem Beispiel links wird alle 15 Sekunden ein Bild aufgenommen. Um Verwacklungen beim Auslösen einer einzelnen Aufnahme zu verhindern, stel- len Sie das Intervall auf 0:0:0 und verlas- sen das Menü.
-
Seite 15: Hauptmenü Grundeinstellungen
Betrieb Hauptmenü - Grundeinstellungen Um in das Hauptmenü zu gelangen, drücken Sie die -Taste. Mit der -Taste gelangen Sie in das Menü für die Grundeinstellungen. / Tasten : Auswahl des Menüpunktes. -Taste : Einen Menüpunkt zurück -Taste : Menü verlassen. -Taste : Auswahl bestätigen, Aktion durchführen Sprache... - Seite 16 Fernseher anschliessen kann. Stellen Sie für Europa die Fernsehnorm auf PAL. Stellen Sie über das AV Kabel eine Verbindung zum TV Gerät her, wird der Monitor der DigiMicro Lab5.0 automatisch ausgeschaltet, nach dem Trennen des AV-Kabels startet der Monitor wieder.
-
Seite 17: Softwareinstallation
Softwareinstallation Standard Einstellungen Stellt alle Einstellungen im Menü wieder auf Werkseinstellung zurück. Version Zeigt die aktuelle Softwareversion im Display an. Software installieren Für die Installation des Gerätes werden keine Treiber benötigt. Legen Sie die mitgelieferte CD ins Laufwerk ein. Falls die Installation nicht automatisch startet, wählen Sie auf der CD setup.exe aus, um die Software auf dem Computer zu installieren. - Seite 18 Softwareinstallation Das Gerät mit dem Computer verbinden. Verbinden Sie das DigiMicro Lab5.0 mit dem Computer. Das Display schaltet sich ein und bietet ein Funktionsauswahl an. Wählen Sie PC-Kamera, um in der PortableCapture-Software ein Live-Bild zu sehen. Wählen Sie Massenspeicher, um die Bilder und Videos von der SD-Karte in die Datenbank bzw.
- Seite 19 Softwareinstallation Wenn sich der Mauszeiger über einer Miniaturansicht befi ndet, wird das Bild im Vorschau- fenster angezeigt. Mit der rechten Maustaste erhalten Sie ein Untermenü, mit der Sie fol- gende Aktionen ausführen können: Mit Öffnen erhalten Sie ein Vorschaubild, mit Speichern können Sie das Bild speichern, mit Kopieren wird das Bild in die Zwischenablage gespei- chert zur weiteren Verarbeitung und mit Löschen wird das Bild gelöscht.
-
Seite 20: Software
Software Symbolleiste In der Symbolleiste sehen Sie zusätzlich das Symbol Zeitgeber, mit dem Fotos in Intervallen aufgenommen werden können. Wählen Sie Foto oder Video Klicken rechts auf den Pfeil, um das Datum einzustellen. Klicken Sie in die Stunden-, Minuten- oder Sekunden- Stelle, anschließend die rechte Maustaste. -
Seite 21: Bildbearbeitung
Bildbearbeitung Gleichzeitig mit dem Hauptprogramm wird auch eine Software installiert, mit der Sie Mes- sungen im Bild durchführen können. Um die Software zu starten, doppelklicken Sie auf ein Bild in der Bildergalerie auf der rechten Seite. Am unteren Fensterrand sehen Sie einen Schieberegler, mit dem Sie die Bilddarstellung ver- größern und verkleinern können. - Seite 22 Software Öffnen Sie das Bild in der Bildvorschau. Klicken Sie auf Kalibrierung . Basierend auf dem Bild oben ziehen Sie jetzt von Mitte Millimeter Markierung bis zur nächsten Markierung eine Linie mit der Maus. Danach öffnet sich ein Fenster und fordert Sie auf die aktuell ange- zeigte Größe einzugeben.
- Seite 23 Software Textauswahl und Textfarbe für die Texteingabe Messwerkzeuge Auswahl-Menü Linien mit Maßgenauigkeit Kreis mit Radius und Durchmesser Dabei werden folgende Daten angezeigt: Radius R, Umfang C und Fläche S. Winkelmessung Eigenschaften von Linien und Text Einheit einstellen mm, cm, Pixel und inch. - 23 -...
- Seite 24 Vergrößerungen Die Angaben zur Vergrößerung beziehen sich ausschließlich auf die Darstellung auf einem Moni- tor und nicht auf eventuelle Ausdrucke. Für Messungen kann der Vergrößerungsfaktor in der mitgelieferten Messsoftware kalibriert werden. Dabei ergeben sich in der Praxis Ungenauigkeiten von ca. 1-5% Vergrößerung 20x, 200x und 500x 20x: Das ist die minimale Vergrößerung, die im Bereich des linken Anschlags der Rändelschraube...
- Seite 25 - 25 -...
-
Seite 26: Technische Daten
Abm. (Gehäuse) 103 x 146 x 230 mm Declaration of Conformity Hiermit erklärt dnt GmbH, dass sich das Gerät DigiMicro Lab5.0 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2004/108/EC befi ndet. Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich. -
