Elektrischer Anschluss

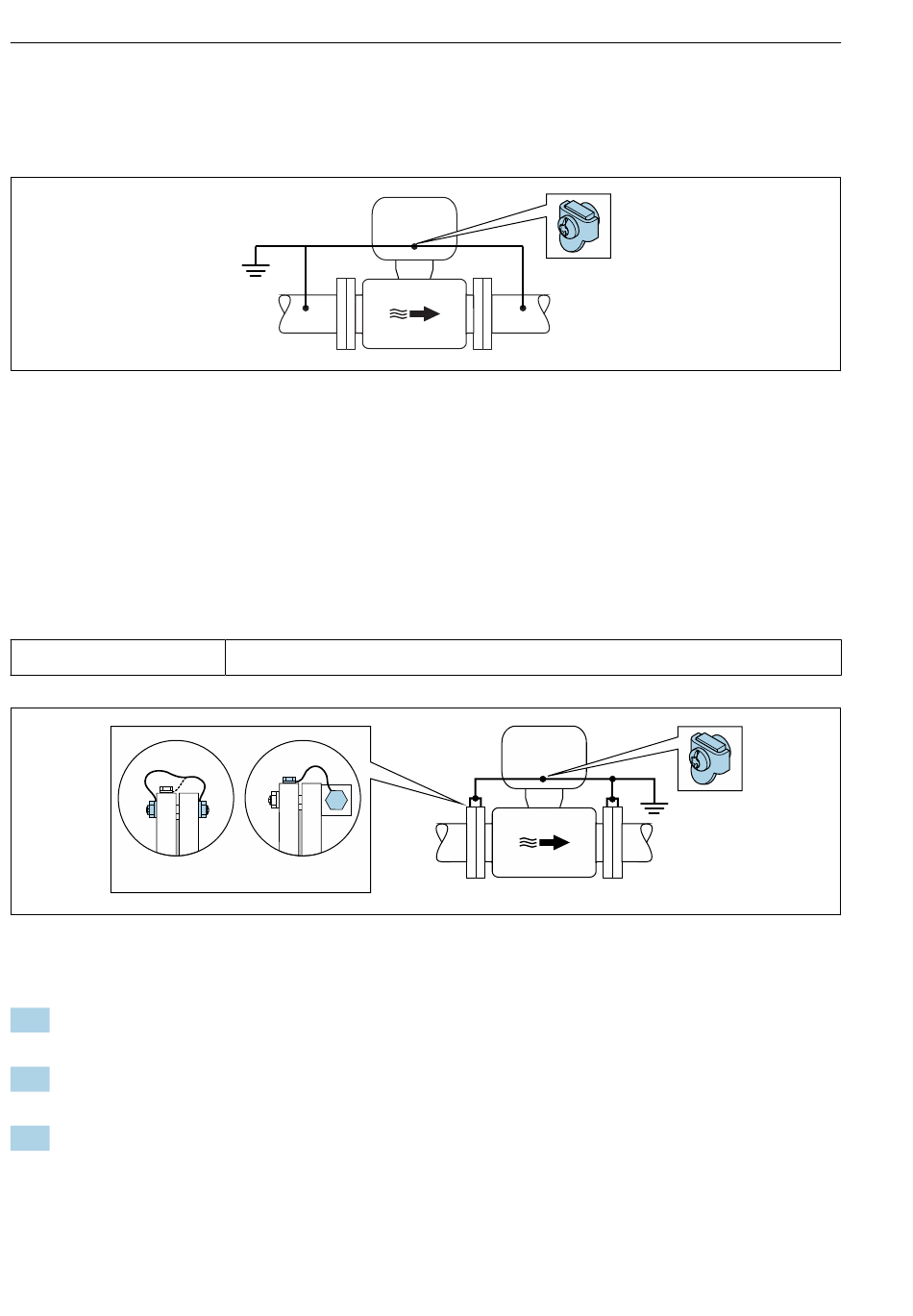

5.7.1 Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
 8 Potenzialausgleich über Messrohr
5.7.2 Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
DN 300
≤
 9 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei-
tungsflansch verbinden und erden.
2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren.
3. Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montieren.
Schrauben-Anziehdrehmomente beachten: siehe Kurzanleitung Messaufnehmer.
30
Kupferdraht, mindestens 6 mm
DN 350
≥
2 2
(0,0093 in )
Proline 800
A0044266
A0029338
