Elektrischer Anschluss
Voraussetzung: Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
1.
Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
2.
Den Flansch über ein Erdungskabel mit der Erdungsklemme verbinden.
3.
Abschirmung der Signalleitungen über einen Kondensator führen (empfohlener Wert
1,5 µF/50 V).
4.
Gerät potenzialfrei gegenüber dem Erdpotenzial (PE) an die optionale Energieversor-
gung anschließen (bei einer Spannungsversorgung ohne Erdpotenzial (PE) kann auf die-
sen Schritt verzichtet werden).
PE ≠ P
FL
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf
den Messaufnehmer und nicht auf den Messumformer.
5.8
Spezielle Anschlusshinweise
5.8.1
Anschlussbeispiele

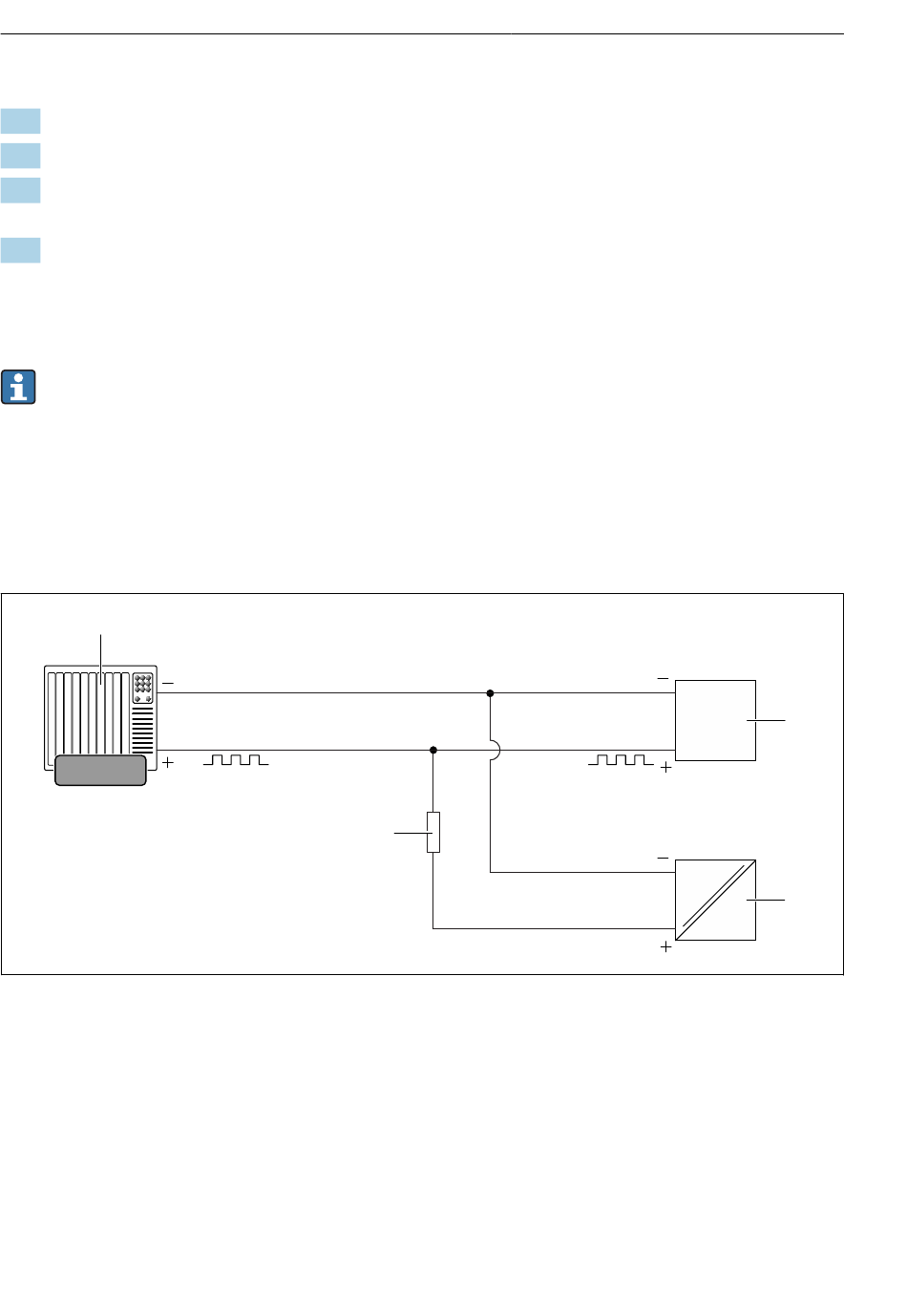

Impulsausgang
1
12345
11
Anschlussbeispiel für Impulsausgang (passiv)
1
Automatisierungssystem mit Impulseingang (z.B. SPS)
2
Externe DC-Spannungsversorgung (z.B. 24 VDC)
3
Open-Collector-Impulseingang des Messumformers: Eingangswerte beachten
4
Pull-Up-Widerstand (z.B. 10 kOhm)
32
= P
M
4
Proline 800
3
2
