Endress+Hauser Proline 800 Kurzanleitung Seite 22

Elektrischer Anschluss
5. Kabel gemäß Klemmenbelegung anschließen .
6. Kabelverschraubungen fest anziehen.
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
Verbindungskabel am Messumformer anschließen
1. 4 x
3.

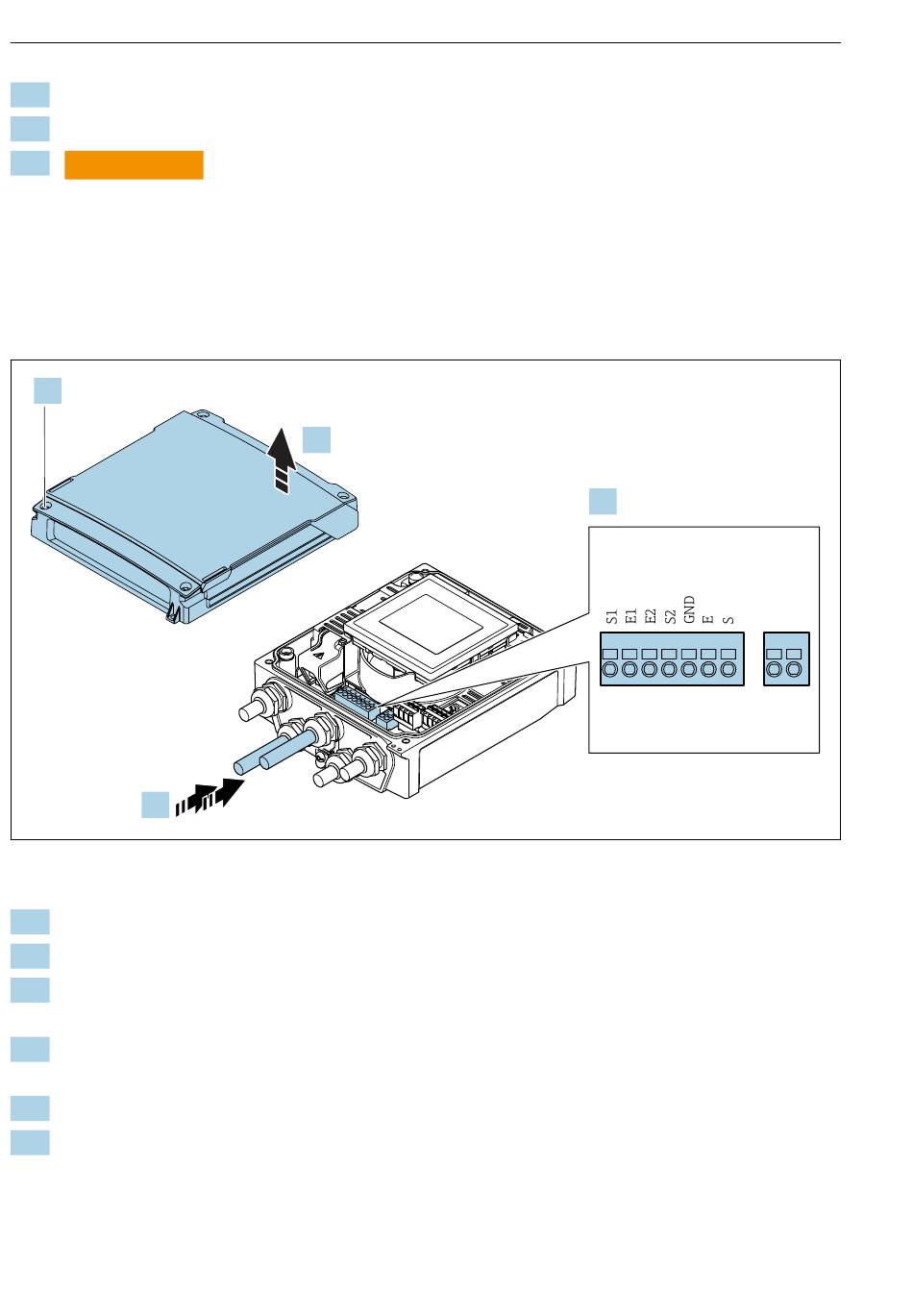

 6 Messumformer: Hauptelektronikmodul mit Anschlussklemmen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen →  18.
5. Kabel gemäß Klemmenbelegung anschließen .
6. Kabelverschraubungen fest anziehen.
22
2.
Proline 800
4.
6 5 7 8 4 37 36 42 41
Endress+Hauser
A0044280
