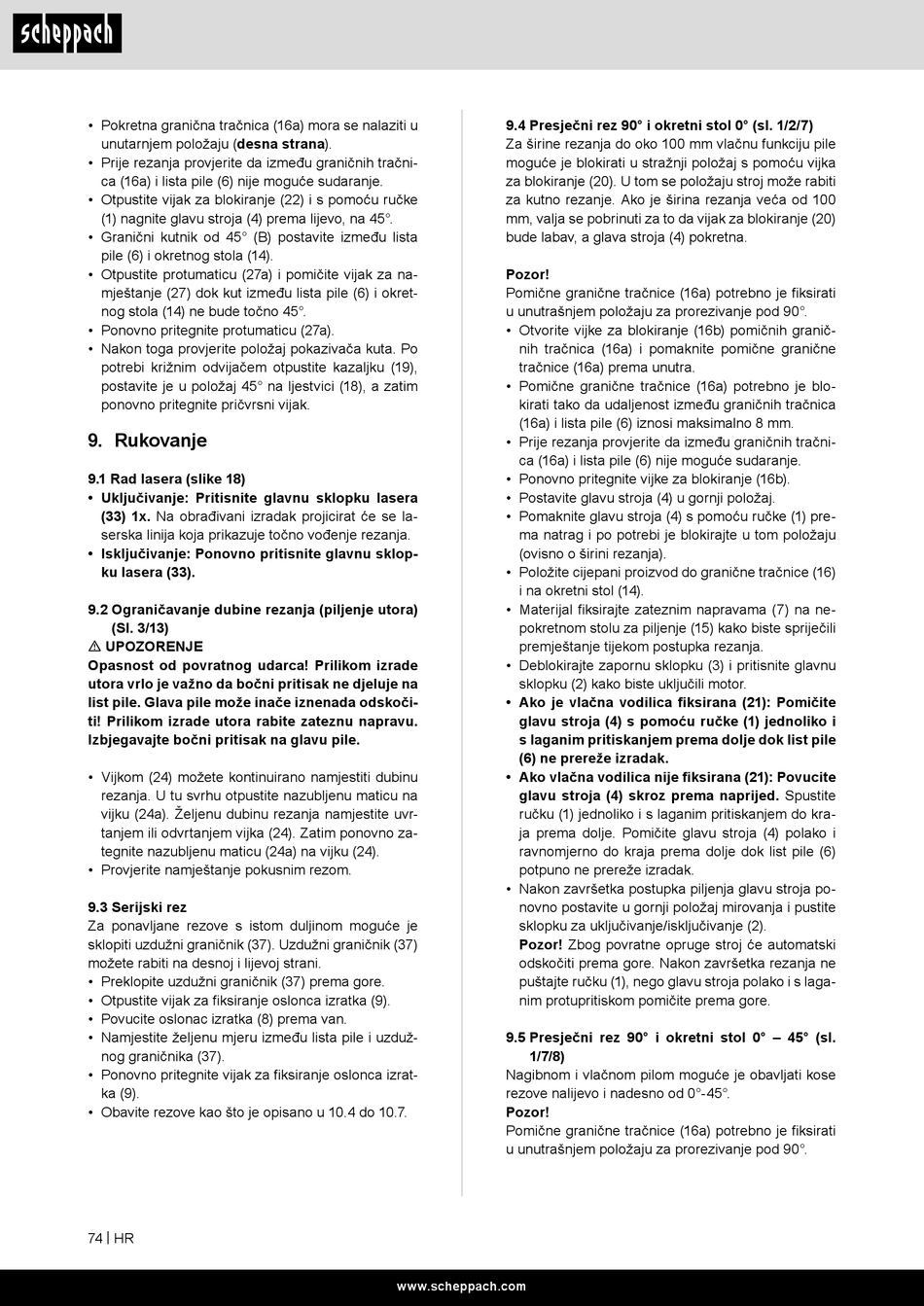

• Pokretna granična tračnica (16a) mora se nalaziti u
unutarnjem položaju (desna strana).
• Prije rezanja provjerite da između graničnih tračni-
ca (16a) i lista pile (6) nije moguće sudaranje.
• Otpustite vijak za blokiranje (22) i s pomoću ručke
(1) nagnite glavu stroja (4) prema lijevo, na 45°.
• Granični kutnik od 45° (B) postavite između lista
pile (6) i okretnog stola (14).
• Otpustite protumaticu (27a) i pomičite vijak za na-
mještanje (27) dok kut između lista pile (6) i okret-
nog stola (14) ne bude točno 45°.
• Ponovno pritegnite protumaticu (27a).
• Nakon toga provjerite položaj pokazivača kuta. Po
potrebi križnim odvijačem otpustite kazaljku (19),
postavite je u položaj 45° na ljestvici (18), a zatim
ponovno pritegnite pričvrsni vijak.

9. Rukovanje

9.1 Rad lasera (slike 18)
• Uključivanje: Pritisnite glavnu sklopku lasera
(33) 1x. Na obrađivani izradak projicirat će se la-
serska linija koja prikazuje točno vođenje rezanja.
• Isključivanje: Ponovno pritisnite glavnu sklop-
ku lasera (33).
9.2 Ograničavanje dubine rezanja (piljenje utora)
(Sl. 3/13)
m UPOZORENJE
Opasnost od povratnog udarca! Prilikom izrade
utora vrlo je važno da bočni pritisak ne djeluje na
list pile. Glava pile može inače iznenada odskoči-
ti! Prilikom izrade utora rabite zateznu napravu.
Izbjegavajte bočni pritisak na glavu pile.
• Vijkom (24) možete kontinuirano namjestiti dubinu
rezanja. U tu svrhu otpustite nazubljenu maticu na
vijku (24a). Željenu dubinu rezanja namjestite uvr-
tanjem ili odvrtanjem vijka (24). Zatim ponovno za-
tegnite nazubljenu maticu (24a) na vijku (24).
• Provjerite namještanje pokusnim rezom.
9.3 Serijski rez
Za ponavljane rezove s istom duljinom moguće je
sklopiti uzdužni graničnik (37). Uzdužni graničnik (37)
možete rabiti na desnoj i lijevoj strani.
• Preklopite uzdužni graničnik (37) prema gore.
• Otpustite vijak za fiksiranje oslonca izratka (9).
• Povucite oslonac izratka (8) prema van.
• Namjestite željenu mjeru između lista pile i uzduž-
nog graničnika (37).
• Ponovno pritegnite vijak za fiksiranje oslonca izrat-
ka (9).
• Obavite rezove kao što je opisano u 10.4 do 10.7.
74 | HR
9.4 Presječni rez 90° i okretni stol 0° (sl. 1/2/7)
Za širine rezanja do oko 100 mm vlačnu funkciju pile
moguće je blokirati u stražnji položaj s pomoću vijka
za blokiranje (20). U tom se položaju stroj može rabiti
za kutno rezanje. Ako je širina rezanja veća od 100
mm, valja se pobrinuti za to da vijak za blokiranje (20)
bude labav, a glava stroja (4) pokretna.
Pozor!
Pomične granične tračnice (16a) potrebno je fiksirati
u unutrašnjem položaju za prorezivanje pod 90°.
• Otvorite vijke za blokiranje (16b) pomičnih granič-
nih tračnica (16a) i pomaknite pomične granične
tračnice (16a) prema unutra.
• Pomične granične tračnice (16a) potrebno je blo-
kirati tako da udaljenost između graničnih tračnica
(16a) i lista pile (6) iznosi maksimalno 8 mm.
• Prije rezanja provjerite da između graničnih tračni-
ca (16a) i lista pile (6) nije moguće sudaranje.
• Ponovno pritegnite vijke za blokiranje (16b).
• Postavite glavu stroja (4) u gornji položaj.
• Pomaknite glavu stroja (4) s pomoću ručke (1) pre-
ma natrag i po potrebi je blokirajte u tom položaju
(ovisno o širini rezanja).
• Položite cijepani proizvod do granične tračnice (16)
i na okretni stol (14).
• Materijal fiksirajte zateznim napravama (7) na ne-
pokretnom stolu za piljenje (15) kako biste spriječili
premještanje tijekom postupka rezanja.
• Deblokirajte zapornu sklopku (3) i pritisnite glavnu
sklopku (2) kako biste uključili motor.
• Ako je vlačna vodilica fiksirana (21): Pomičite
glavu stroja (4) s pomoću ručke (1) jednoliko i
s laganim pritiskanjem prema dolje dok list pile
(6) ne prereže izradak.
• Ako vlačna vodilica nije fiksirana (21): Povucite
glavu stroja (4) skroz prema naprijed. Spustite
ručku (1) jednoliko i s laganim pritiskanjem do kra-
ja prema dolje. Pomičite glavu stroja (4) polako i
ravnomjerno do kraja prema dolje dok list pile (6)
potpuno ne prereže izradak.
• Nakon završetka postupka piljenja glavu stroja po-
novno postavite u gornji položaj mirovanja i pustite
sklopku za uključivanje/isključivanje (2).
Pozor! Zbog povratne opruge stroj će automatski
odskočiti prema gore. Nakon završetka rezanja ne
puštajte ručku (1), nego glavu stroja polako i s laga-
nim protupritiskom pomičite prema gore.
9.5 Presječni rez 90° i okretni stol 0° – 45° (sl.
1/7/8)
Nagibnom i vlačnom pilom moguće je obavljati kose
rezove nalijevo i nadesno od 0°-45°.
Pozor!
Pomične granične tračnice (16a) potrebno je fiksirati
u unutrašnjem položaju za prorezivanje pod 90°.
