Technische Daten

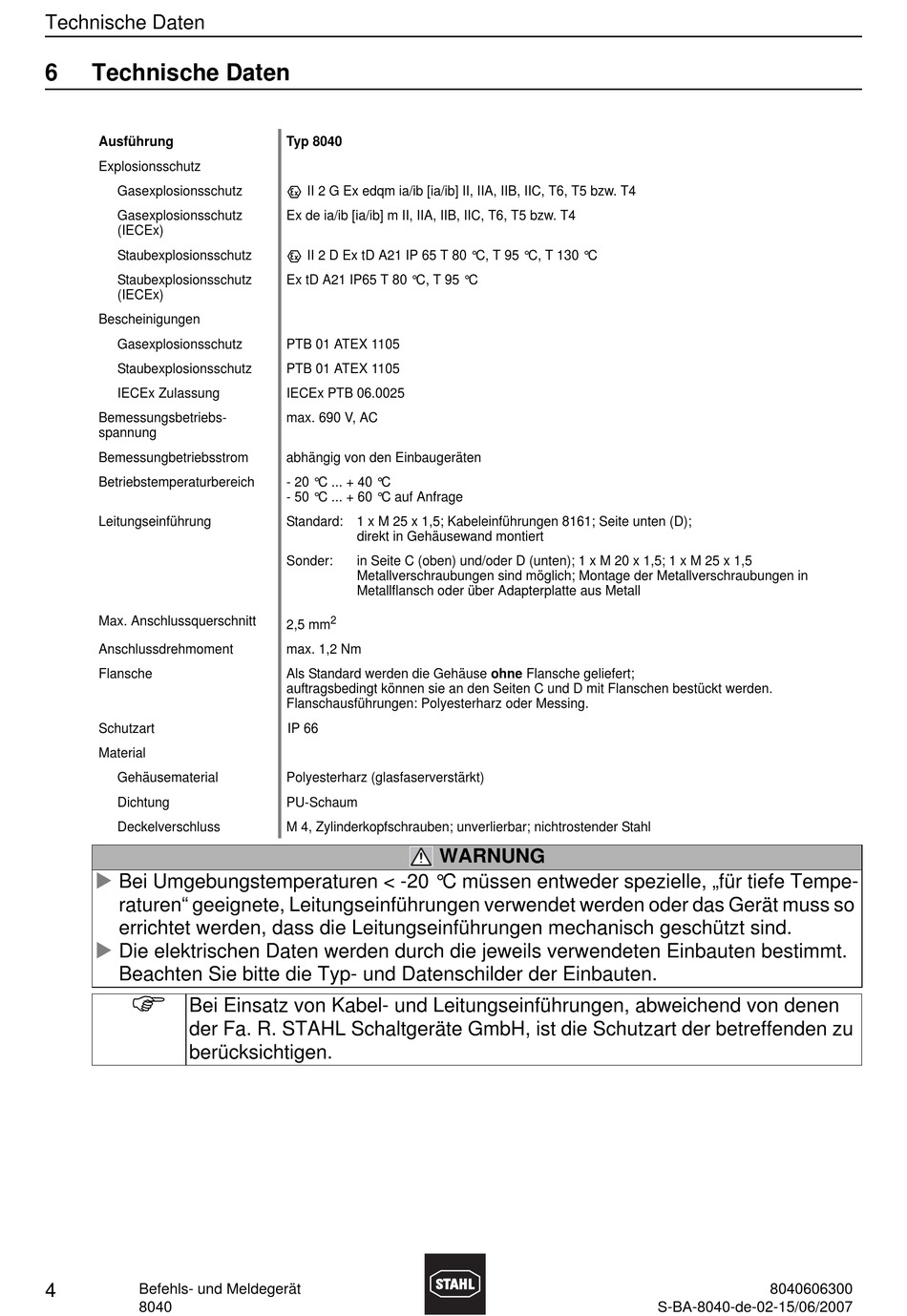

6 Technische Daten
Ausführung
Explosionsschutz
Gasexplosionsschutz
Gasexplosionsschutz
(IECEx)
Staubexplosionsschutz
Staubexplosionsschutz
(IECEx)
Bescheinigungen
Gasexplosionsschutz
Staubexplosionsschutz
IECEx Zulassung
Bemessungsbetriebs-
spannung
Bemessungbetriebsstrom
Betriebstemperaturbereich
Leitungseinführung
Max. Anschlussquerschnitt
Anschlussdrehmoment
Flansche
Schutzart
Material
Gehäusematerial
Dichtung
Deckelverschluss
Bei Umgebungstemperaturen < -20 °C müssen entweder spezielle, „für tiefe Tempe-
raturen" geeignete, Leitungseinführungen verwendet werden oder das Gerät muss so
errichtet werden, dass die Leitungseinführungen mechanisch geschützt sind.
Die elektrischen Daten werden durch die jeweils verwendeten Einbauten bestimmt.
Beachten Sie bitte die Typ- und Datenschilder der Einbauten.
Bei Einsatz von Kabel- und Leitungseinführungen, abweichend von denen
der Fa. R. STAHL Schaltgeräte GmbH, ist die Schutzart der betreffenden zu
berücksichtigen.
4
Befehls- und Meldegerät
8040
Typ 8040
E II 2 G Ex edqm ia/ib [ia/ib] II, IIA, IIB, IIC, T6, T5 bzw. T4
Ex de ia/ib [ia/ib] m II, IIA, IIB, IIC, T6, T5 bzw. T4
E II 2 D Ex tD A21 IP 65 T 80 °C, T 95 °C, T 130 °C
Ex tD A21 IP65 T 80 °C, T 95 °C
PTB 01 ATEX 1105
PTB 01 ATEX 1105
IECEx PTB 06.0025
max. 690 V, AC
abhängig von den Einbaugeräten
- 20 °C ... + 40 °C
- 50 °C ... + 60 °C auf Anfrage
Standard: 1 x M 25 x 1,5; Kabeleinführungen 8161; Seite unten (D);
direkt in Gehäusewand montiert
Sonder: in Seite C (oben) und/oder D (unten); 1 x M 20 x 1,5; 1 x M 25 x 1,5
Metallverschraubungen sind möglich; Montage der Metallverschraubungen in
Metallflansch oder über Adapterplatte aus Metall
2
2,5 mm
max. 1,2 Nm
Als Standard werden die Gehäuse ohne Flansche geliefert;
auftragsbedingt können sie an den Seiten C und D mit Flanschen bestückt werden.
Flanschausführungen: Polyesterharz oder Messing.
IP 66
Polyesterharz (glasfaserverstärkt)
PU-Schaum
M 4, Zylinderkopfschrauben; unverlierbar; nichtrostender Stahl
