Stahl 8010 serie Betriebsanleitung

Led-leuchtelement
Vorschau ausblenden Andere Handbücher für 8010 serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LED-Leuchtelement
Reihe 8010
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 8010 serie

Inhaltszusammenfassung für Stahl 8010 serie

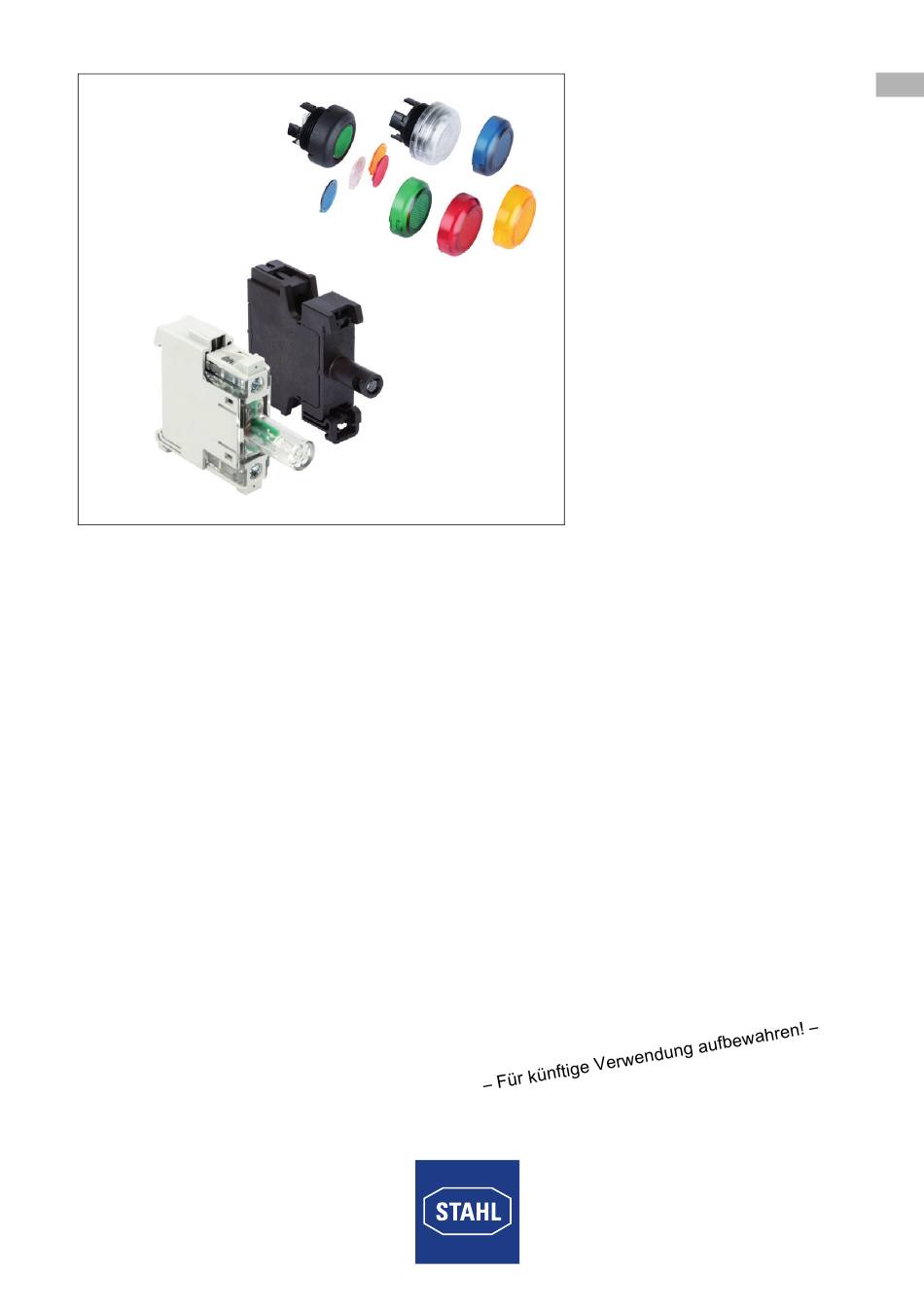

  • Seite 1 Betriebsanleitung Additional languages r-stahl.com LED-Leuchtelement Reihe 8010...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Zu dieser Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung ..............5 Qualifikation des Personals ................5 Restrisiken ......................6 Transport und Lagerung ..................7 Montage und Installation ..................7...

  • Seite 3: Allgemeine Angaben

     Betriebsanleitung während der Lebensdauer des Geräts aufbewahren.  Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen.  Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben.  Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 128912 / 8010607300 Publikationsnummer: 2019-10-21·BA00·III·de·01...

  • Seite 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten GEFAHR! Gefahrensituation, die bei Nichtbeachtung der Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. WARNUNG! Gefahrensituation, die bei Nichtbeachtung der Sicherheitsmaßnahmen zu schweren Verletzungen führen kann.

  • Seite 5: Sicherheit

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Seite 6: Restrisiken

     Maximal 2 Leitungen an einer Klemme anbringen.  Gerät nicht umbauen oder verändern.  Reparaturen am Gerät nur durch R. STAHL durchführen lassen.  Gerät nur mit feuchtem Tuch und ohne kratzende, scheuernde oder aggressive Reinigungsmittel oder Lösungen schonend reinigen.

  • Seite 7: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung  Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. Montage und Installation Montage / Demontage  Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") montieren.  Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen.
  • Seite 8 Montage und Installation Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 05899E00 Zugfederanschluss 10 - 10,5 [0,39 - 0,41] 19509E00 Schraubanschluss LED-Leuchtelement 128912 / 8010607300 Reihe 8010 2019-10-21·BA00·III·de·01...

  • Seite 9: Inbetriebnahme

    • Einhaltung der zulässigen Umgebungstemperaturen, • Sicherstellen der bestimmungsgemäße Verwendung. Wartung  Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen dieser Betriebsanleitung (Kapitel "Sicherheit") warten. Reparatur  Reparaturen am Gerät nur durch R. STAHL durchführen lassen. 128912 / 8010607300 LED-Leuchtelement 2019-10-21·BA00·III·de·01 Reihe 8010...

  • Seite 10: Rücksendung

    Rücksendung Rücksendung  Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.

  • Seite 11: 13.1 Technische Daten

    Anhang A Anhang A 13.1 Technische Daten Explosionsschutz Ausführung LED-Leuchtelement Tragschienenmontage 8010/2, 8010/3 Global (IECEx) Gas und Bergbau IECEx PTB 06.0016U Ex db eb IIC Gb Ex db ia ib IIC Gb Ex db eb I Mb Ex db ia ib I Mb Europa (ATEX) Gas und Bergbau PTB 01 ATEX 1160 U...
  • Seite 12 Anhang A Technische Daten Elektrische Daten Bemessungs- Ex e: 12 ... 230 V AC (±10 %) betriebsspannung 12 ... 230 V DC (±10 %) Ex i: 12 ... 24 V DC (±10 %) max. 30 V DC max. 12 V DC Sicherheits- Ex i: ( 30 V, I...
  • Seite 13 -60 ... +65 °C Mechanische Daten Material Gehäuse Polyamid Kontaktmaterial Silber-Nickel Anschluss- 0,32 mm (AWG 22) ... 2,5 mm (AWG 14) eindrähtig/feindrähtig/feindrähtig querschnitt mit Aderendülse Anzugsdrehmoment siehe Kapitel "Installation" Schutzart IP20 Weitere technische Daten, siehe r-stahl.com. 128912 / 8010607300 LED-Leuchtelement 2019-10-21·BA00·III·de·01 Reihe 8010...

  • Seite 14: 14.1 Maßangaben / Befestigungsmaße

    Anhang B Anhang B 14.1 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 18724E00 18723E00 8010/2, 8010/3, 8010/C1661 8010/6 LED-Leuchtelement LED-Leuchtelement Tragschienenmontage Fronteinbau LED-Leuchtelement 128912 / 8010607300 Reihe 8010 2019-10-21·BA00·III·de·01...

Diese Anleitung auch für:

8010/28010/38010/68010/c1661
