7.4 Service-Betrieb
1
2
7
6
5
4
Allgemein
Im Service-Betrieb kann der Fach-
handwerker nach Eingabe eines
Codes Einstellungen vornehmen
oder die zuletzt aufgetretene Ver-
riegelungsursache anzeigen lassen.
Um in den Service-Betrieb zu kom-
men, muß zuvor ein Code eingege-
ben werden. Die Eingabe des
Codes wird in der Abbildung 19
gezeigt.
Wenn der richtige Code eingege-
ben ist, kann man durch zweimali-
ges Drücken der Umschalttaste (7)
aus dem Normalbetrieb in den
Service-Betrieb wechseln. Im Dis-
play (1) erscheint nach der ersten
Ziffer ein Punkt.
Die Funktionen im Service-Betrieb
sind folgende:
• Anzeige und Einstellen von
Parametern des Brenners
• Brennersperrzeit
• Gebläsedrehzahl
• Maximaldrehzahl
• Minimaldrehzahl
• Anzeige der Verriegelungsursache
• Verriegelungsursache
• Betriebsstufe bei Verriegelung
Die Funktionen des Service-Betriebs
sind in der Abbildung 20 darge-
stellt.
HINWEIS
20 Minuten nach Eingabe des
Codes wird der Service-Betrieb
automatisch gesperrt, und es stehen
nur noch die Funktionen des
Normalbetriebs zur Verfügung.
24
3

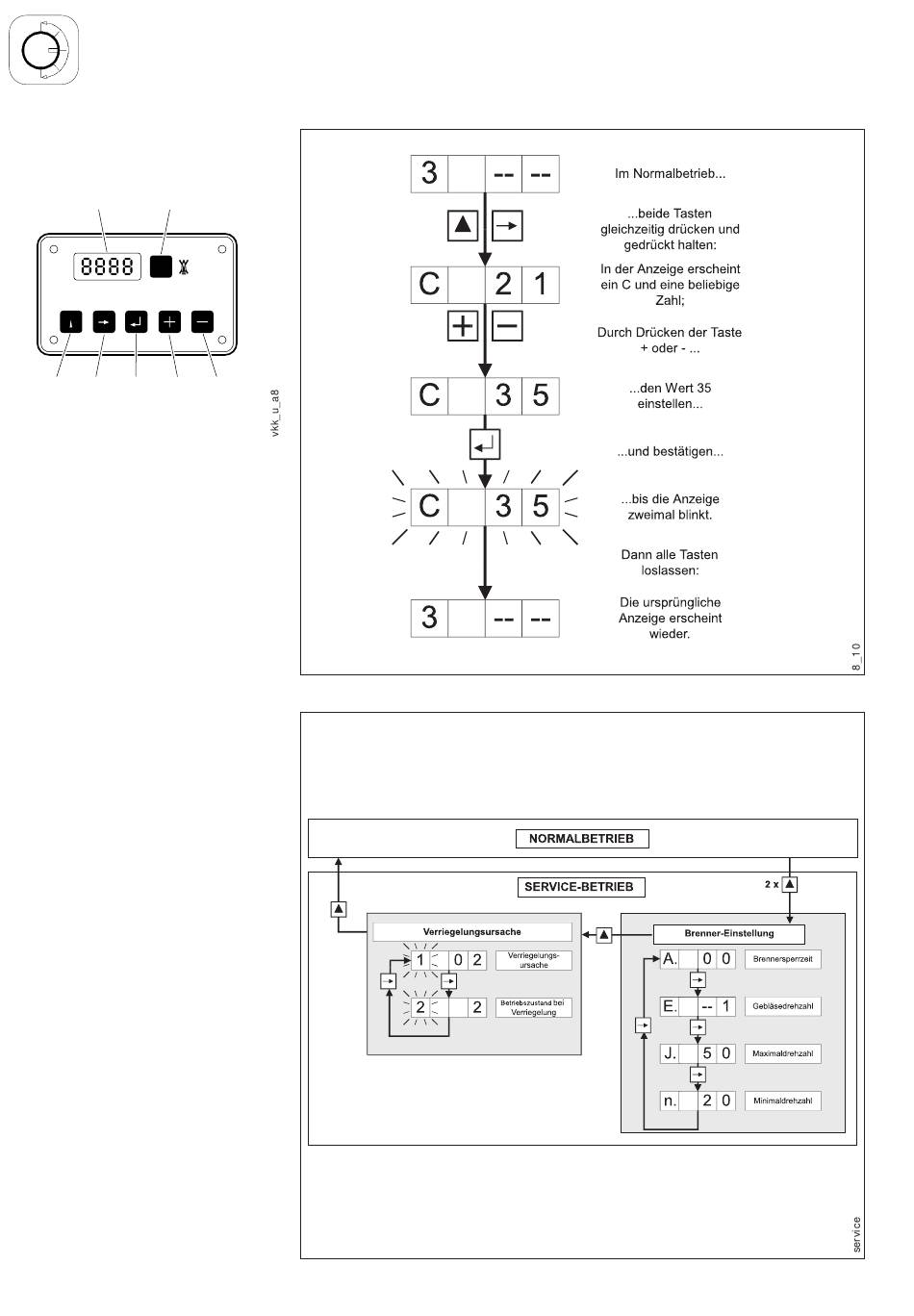

Abb. 19 Vorgehensweise zur Einstellung des Service-Codes
Abb. 20 Funktionen des Feuerungsautomaten im Service-Betrieb
