Montage
5.1.2 Einbauort
Einbau in Schalttafel. Der Einbauort muss frei von Vibration sein. Es ist eine geeignete elektri-
sche, feuerfeste und mechanische Einhausung vorzusehen.
5.1.3 Einbaulage
Horizontal ±45 ° in jede Richtung.
5.2

Anzeiger montieren

1

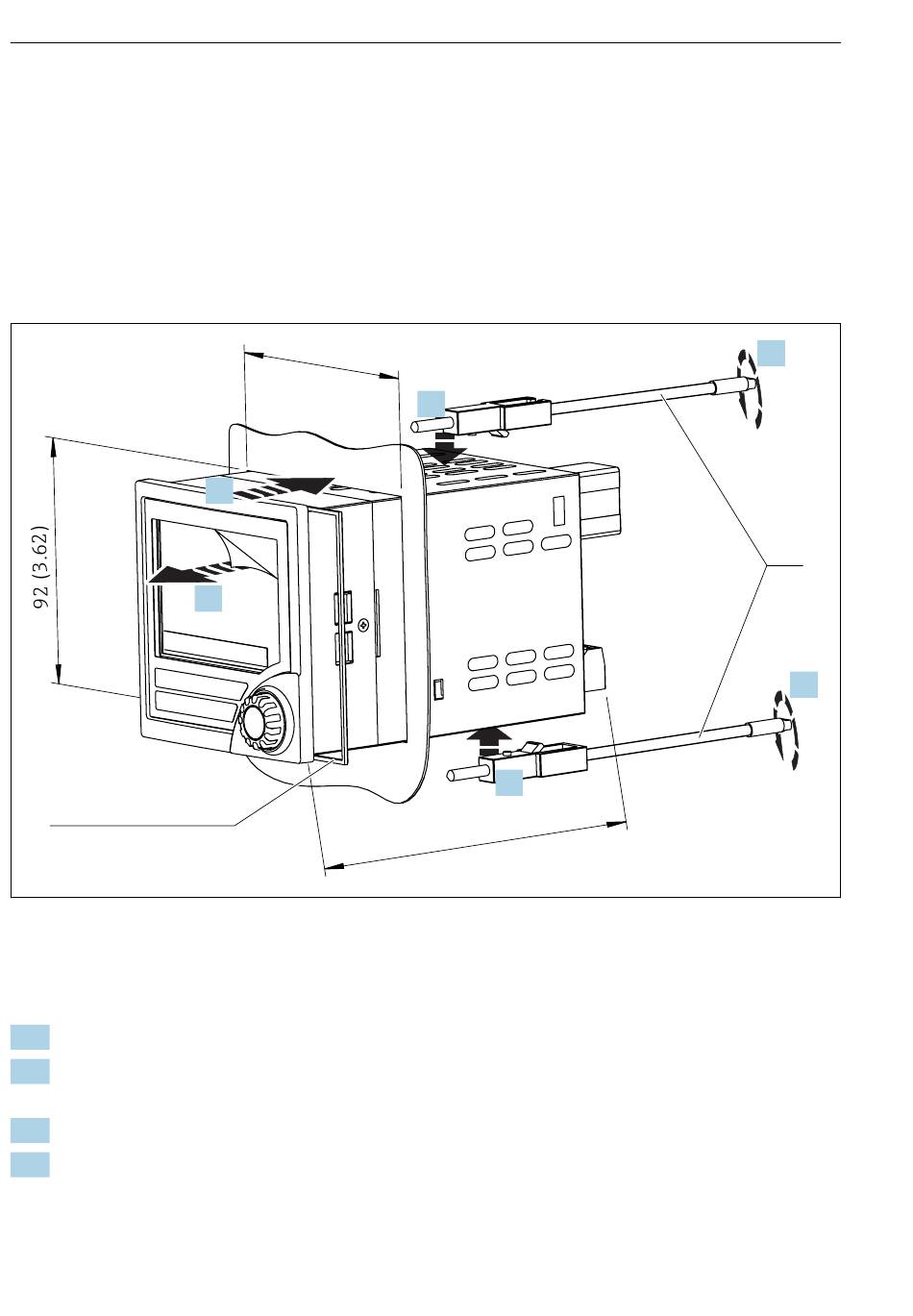

 2 Einbau in Schalttafel
Anzeiger montieren
1. Gerät mit Dichtring (Pos. 1) von vorne durch den Schalttafelausschnitt schieben.
2. Gerät waagerecht halten und die beiden Befestigungsspangen (Pos. 2) in die dafür vor-
gesehenen Aussparungen einhängen.
3. Schrauben der Befestigungsspangen gleichmäßig mit einem Schraubendreher anziehen.
4. Schutzfolie vom Display entfernen.
8
9 2 ( 3 . 6 2
)
1.
4.
2.
2.
7 1 )
1 4 5 ( 5 .
RIA452
3.
2
3.
A0031247
