2.0. Zusammenbau
2.9. Magnetleiste montieren
2.9.2. bei Anhängeversion

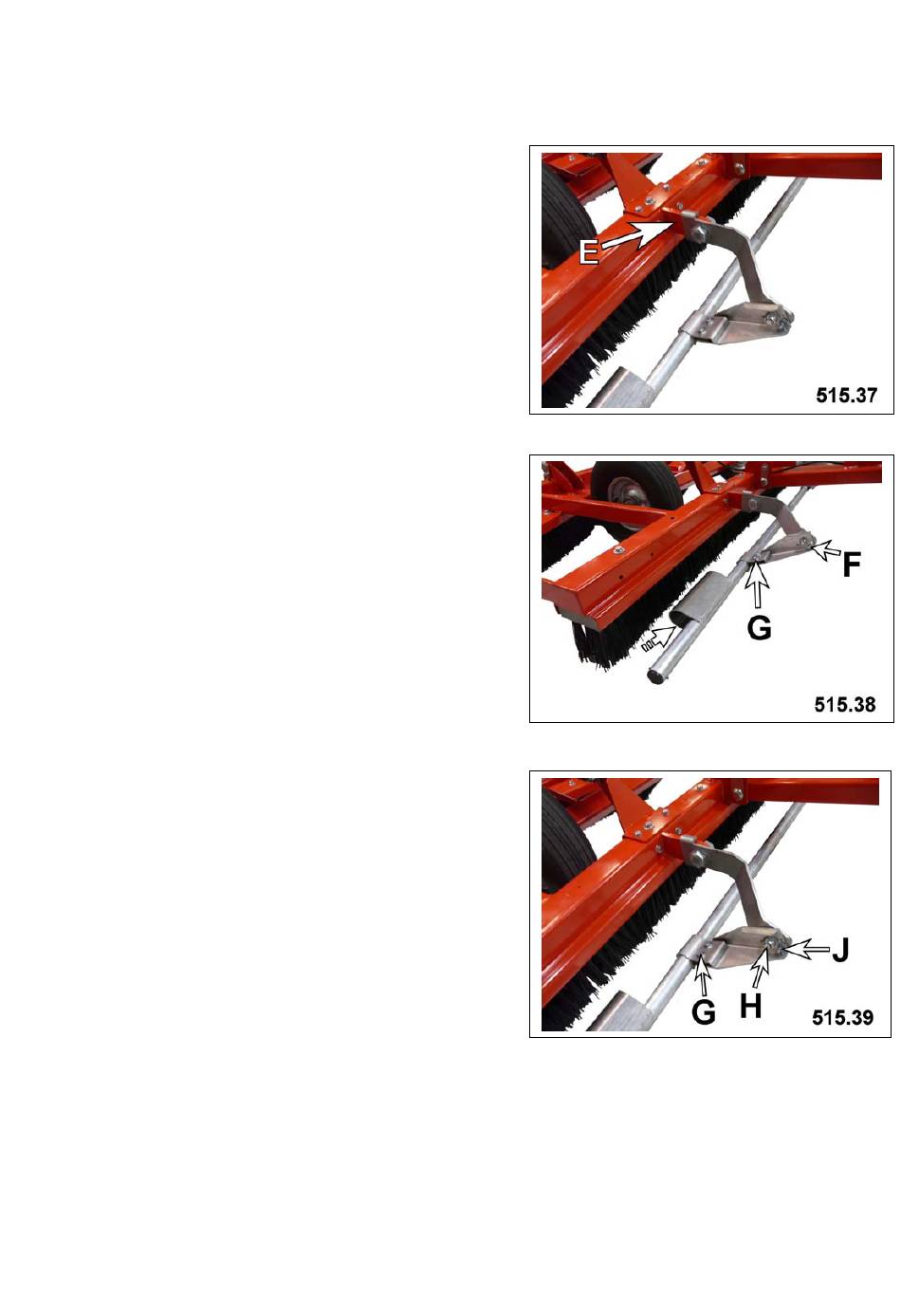

Der Anbau erfolgt an den
vorderen Laschen der
Grundeinheit.
Halterungen der Magnetleiste an
den Laschen (E) aufschieben und
fest anschrauben.
Anschlagschraube (F) zum
Schwenken der Magnetleiste
entfernen. Anschließend die
Anschlagschraube im passenden
Lochbild abstecken und
fixieren.
Klemmschrauben (G) lösen.
Magnetleiste auf die untere
Bügelfläche (Pfeil) ablegen und
seitlich ausrichten.
Der Bügel ist immer hinten.
Klemmschrauben (G) festziehen.
Die Schrauben (H und J) dürfen
nicht fest angezogen werden,
die Magnetleiste muß beweglich
sein.
Alle Informationen, Abbildungen und technische Angaben in dieser Publikation entsprechen dem neuesten Stand zum Zeitpunkt der
19
Veröffentlichung. Konstruktionsänderungen jederzeit und ohne Bekanntgabe vorbehalten
