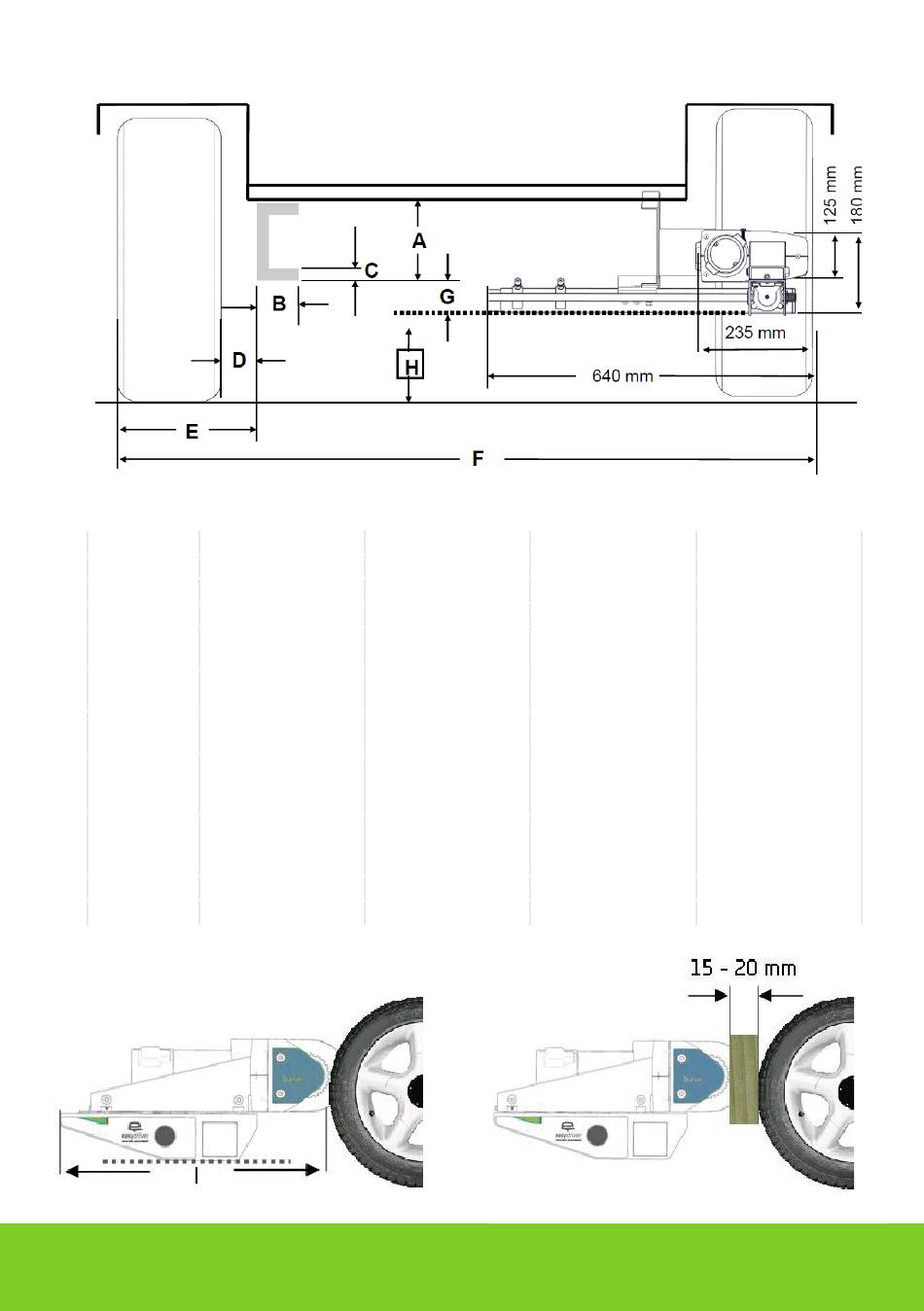

Einbaumaße / Mounting dimensions / Cote de montage / Inbouwmaten
7.1
N° Dim
Bezeichnung
A
min. 50 mm
Rahmenhöhe
B
30 – 48 mm
Rahmenbreite
C
min. 3 mm
Rahmenstärke
D
min. 40 mm
Abstand
Rahmen / Reifen
E
min. 270 mm
Außenmaß -
max 420 mm
Rahmen / Reifen
F
max. 2500 mm
Außenmaß -
Reifen / Reifen
G
ca. 55 mm
Abstand -
Rahmenunterkante /
Niedrigster Punkt
H
80 / 120 mm
Minimale / Empfohlene
Bodenfreiheit
I
min. 390 mm
Einbaulänge
..................
Niedrigster Punkt
7.2
Name
Désignation
Frame size
Hauteur du châssis
Frame width
Largeur du châssis
Frame strength
Épaisseur du châssis
Distance
Hauteur libre
frame / tire
châssis / pneu
Overall dimension -
Dimension hors-tout
frame / tire
châssis / pneu
Overall dimension -
Dimension hors-tout
tire / tire
pneu / pneu
Distance - frame bottom
Espacement - bord
line / lowest point
inférieur du châssis /
endroit le plus bas
Minimum / Recommen-
Hauteur libre minimal /
ded ground clearance
recommandée
au-dessous de la voiture
Total length
Longueur totale
Lowest Point
Endroit le plus bas
7.3
Beschrijving
Chassishoogte
Chassisbreedte
Chassis materiaal dikte
Afstand
chassis / banden
Buitenmaat
chassis / banden
Buitenmaat
banden / banden
Afstand - chassis
onderzijde / laagste punt
Minimale / Aanbevolen
bodemvrijheid
Inbouwlengte
Laagste punt
