Der BNC-Eingang
Der zweite Eingang für das Videosignal ist ein BNC-Anschluß mit fünf Buchsen. Für den
Anschluß an Ihre Grafikkarte benötigen Sie ein spezielles Kabel, das Sie bei Ihrem Fach-
händler bekommen können.

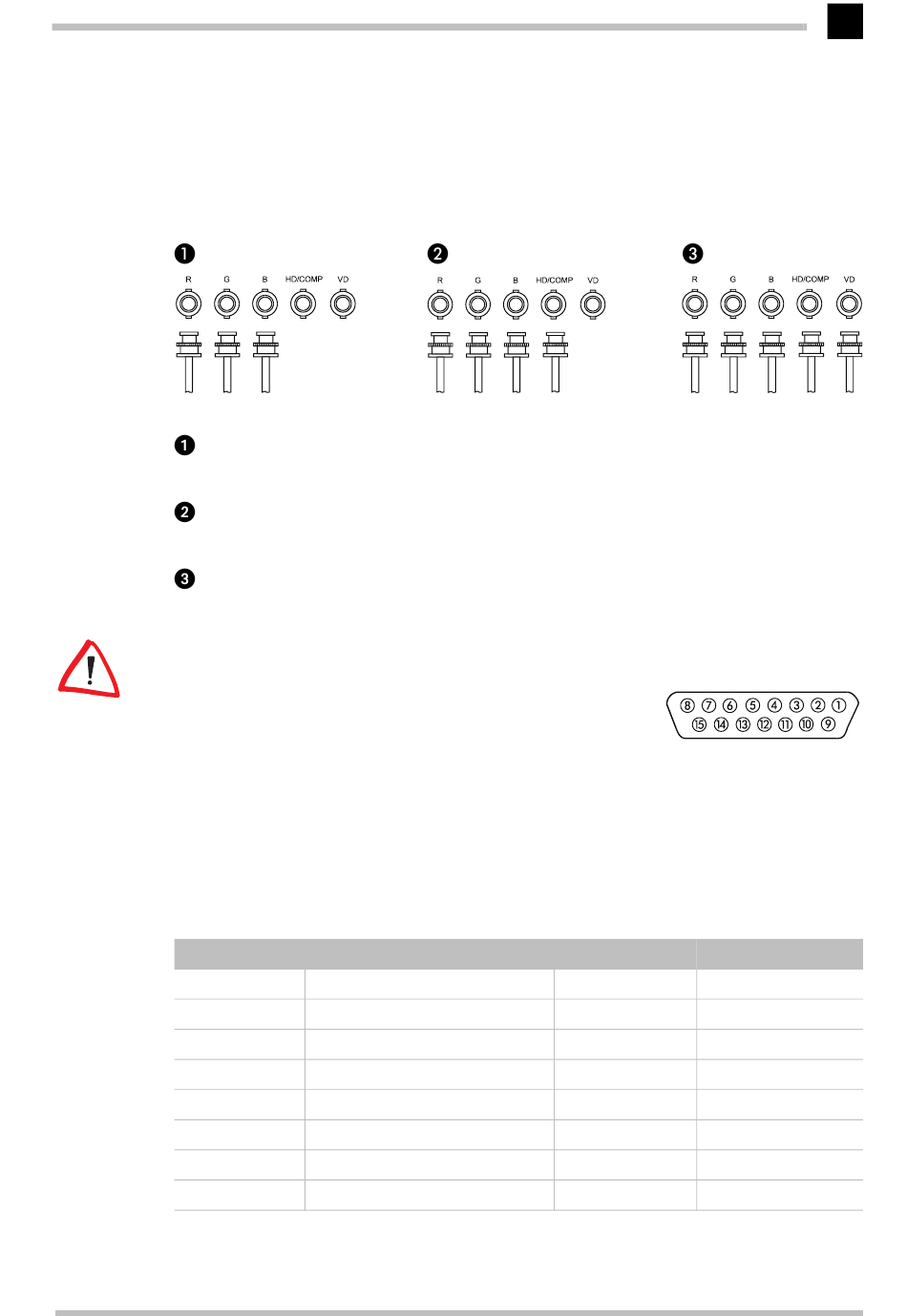

Anschluß des BNC-Kabels bei einem zusammengesetzten Grünsignal mit Synchro-
nisation.
Anschluß des BNC-Kabels bei einem externen zusammengesetzten Grünsignal mit
Synchronisationssignal.
Anschluß des BNC-Kabels bei getrennten horizontalen und vertikalen Grünsignal
mit Synchronisationsignalen.
Der BNC-Eingang unterstützt keine DDC-Funktionen.
Grafikeingang des
Apple-Macintosh-Rechners
Grundsätzlich können Sie Ihren ELSA-Monitor auch an Macintosh-Rechner anschließen.
Der Grafikausgang des Macintosh besitzt eine 15-polige Buchse. Für die Verbindung mit
der VGA-Buchse des Monitors benötigen Sie einen passenden Adapter. Wenn Sie hierzu
Fragen haben, wenden Sie sich an Ihren Fachhändler
Anschlußbelegung
Anschluß
Signal
1
Masse ROT
2
Video ROT
3
C-Sync
4
Sense 0
5
Video GRÜN (Mono Video)
6
Masse GRÜN
7
Sense 1
8
Nicht belegt
H-Sync. = Zeilenfrequenz, V-Sync. = Bildwiederholfrequenz
Technische Daten
Anschluß
Signal
9
Video BLAU
10
Sense 2
11
C & V Sync. Masse
12
V-Sync.
13
Masse BLAU
14
H-Sync. Masse
15
H-Sync.
ELSA ECOMO 22H99
27
