- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Installationsanleitung USB-Schnittstellenkabel KERN DBS-A02 Version 2.0 01/2014 DBS-A02-IA-d-1420...
-
Seite 2: Inhaltsverzeichnis
Die USB-Daten werden an einen virtuellen RS232-Port geleitet. Im Lieferumfang des USB-Schnittstellenkabels ist eine CD mit den Softwaretreibern zur Installation des erforderlichen virtuellen Ports auf dem Computer enthalten. Zur Übernahme der Daten in ein PC-Programm empfehlen wir unsere Übertragungs- software „Balance Connection KERN SCD 4.0“. DBS-A02-IA-d-1420... -
Seite 3: Usb-Anschluss

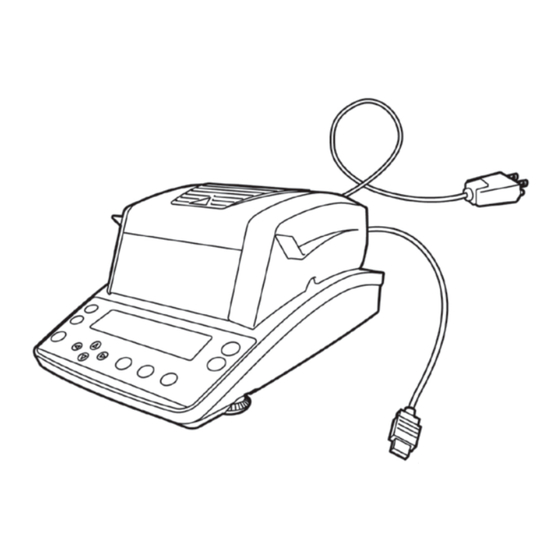

2 USB-Anschluss Abbildungsbeispiel KERN DBS: 1. Gerät vom Netz trennen. 2. USB-Treiber installieren, s. Kap. 3. 3. USB-Kabel in den USB-Anschluss des Geräts einstecken. 4. Den USB-Stecker des Kabels in den USB-Anschluss des Computers einstecken. 5. Gerät einschalten. 6. COM Port ermitteln, s. Kap. 3.3. -
Seite 4: Treiber Installieren
Bei dem Betriebssystemen Microsoft Windows 8 wird bei vorhandener Internetverbindung möglicherweise ein nicht kompatibler Treiber automa- tisch installiert. Wird im Gerätemanager (siehe Kapitel 3.3) ein Fehler an- gezeigt, so ist dort manuell in den Eigenschaften auf den „vorherigen Treiber“ zu wechseln. DBS-A02-IA-d-1420... -
Seite 5: Dbs
3.2 DBS Die mitgelieferte Treiber-CD in das CD-Laufwerk einlegen und im Explorer öffnen. Den Ordner DBS öffnen. Die für Ihr System geeignete Treiberversion auswählen. Beispiel Windows: DBS-A02-IA-d-1420... - Seite 6 Datei „setup.exe“ ausführen, der Treiber wird installiert. Weitere Informationen zur Treiber-Installation unter http: //www.ftdic hip.c om/index.html DBS-A02-IA-d-1420...
-
Seite 7: Zuordnung Des Virtuellen Ports Ermitteln
Abwarten bis die Meldung “Die Hardware wurde installiert und kann jetzt verwen- det werden“ angezeigt wird. Ab Windows 7 wird der zugewiesene virtuelle COM Port Name bereits in dieser Meldung anzeigt (z.B. „COM7“): Systemeigenschaften durch Betätigung der Windows- und Pause-Taste aufrufen. bis Windows XP: Mappe „Hardware“ auswählen DBS-A02-IA-d-1420... - Seite 8 Windows XP: ab Windows 7: Gerätemanager anklicken DBS-A02-IA-d-1420...
- Seite 9 Der korrekte Eintrag ist an folgenden Namen zu erkennen: o DBS: „USB Serial Port“ o EWJ: „Prolific USB-to-Serial Comm Port“ Der angezeigte COM Port z. B. COM4 ist entsprechend in der Übertragungssoft- ware auszuwählen, s. Kap. 5. DBS-A02-IA-d-1420...
-
Seite 10: Einstellungen Der Waage
5. Eingabe mit ENTER-Taste speichern, die aktuell eingestellte Baudrate wird angezeigt. 6. Mit den Navigationstasten gewünschte Einstellung auswählen 7. Eingabe mit ENTER-Taste speichern, der nächste Schnittstellenparameter wird angezeigt. Alle Schnittstellenparameter der Reihefolge nach einstellen, dazu jeweils Schritt 6 und 7 wiederholen. DBS-A02-IA-d-1420... -
Seite 11: Delimiter (Endezeichen)
Wählbare Einstellungen: Anzeige CR+LF Ende- CR+LF zeichen Mit ESC-Taste zurück in den Feuchtebestim- mungsmodus. • Werkseinstellungen sind mit * gekennzeichnet. • Weitere Informationen zur Bedienung Ihres Feuchtebestimmers entneh- men Sie bitte der Betriebsanleitung, die dem jeweiligen Gerät beiliegt. DBS-A02-IA-d-1420... -
Seite 12: Ausgabeintervall
Ausgabeintervall 1 Min. 2MIN Ausgabeintervall 2 Min. 5MIN Ausgabeintervall 5 Min. 10MIN Ausgabeintervall 10 Min. FINAL Datenausgabe bei Ende der Messung Eingabe mit ENTER-Taste speichern, das Gerät kehrt zurück ins Menü. Mit ESC-Taste zurück in den Feuchtebestim- mungsmodus. DBS-A02-IA-d-1420... -
Seite 13: Kommunikation Mit Der Waage
Beispiel mit Übertragungssoftware „Balance Connection KERN SCD 4.0“ und Feuchtebestimmer DBS: Weitere Informationen zur Installation / Bedienung von „Balance Connection KERN SCD 4.0“ entnehmen Sie bitte der Betriebsanleitung, die der Software beiliegt. Überprüfen, ob die Kommunikationsparameter von Feuchtebestimmer und Übertragunssoftware übereinstimmen. - Seite 14 Fenster Ihrer Anwendung und lassen danach die linke Maustaste wieder AUS G E W Ä HL T E ANW E NDUNG los. Daraufhin erscheint im Feld unter die von Ihnen ge- wählte Anwendung (z. B. Microsoft Excel). DBS-A02-IA-d-1420...
- Seite 15 „Daten als Text übertragen“ anklicken und Cursor im Anwendungsprogramm (z. B. Microsoft Excel) setzen. DBS-A02-IA-d-1420...
- Seite 16 Beispiel Protokoll: Kopfzeile: Firma Modell Serien-Nr. Identifikations-Nr. Probenbezeichnung Datum Uhrzeit Programm-Nr. Einheit Ergebnisanzeige Trocknungsmodus Trocknungstemperatur z. B. 120 °C Abschaltkriterium, z.B. 2 Min. Startgewicht z.B. 20.081g Messwertausgabe nach eingestelltem Ausgabeintervall z.B. alle 2 Min. Fußzeile: Messergebnis z.B. Restgewicht 20.004g DBS-A02-IA-d-1420...
