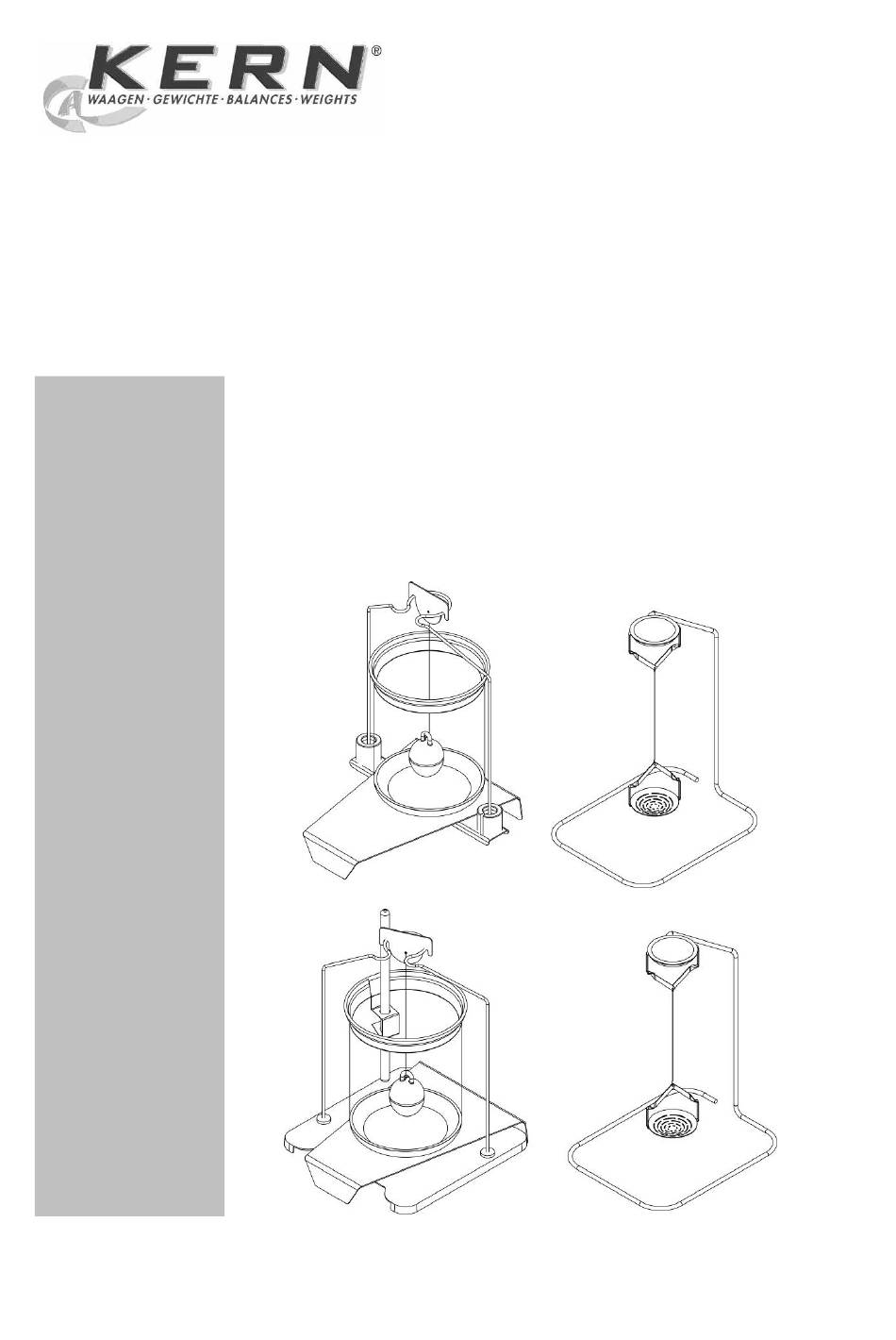

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Set zur Dichtebestimmung KERN ALS/PLS-A01 Version 1.6 12/2010 ALS/PLS-A01-BA-d-1016...
-
Seite 2: Inhaltsverzeichnis
KERN ALS/PLS-A01 Version 1.6 12/2010 Betriebsanleitung Set zur Dichtebestimmung für Präzisions- und Analysenwaagen KERN ALT, KERN PLT, KERN ALS/ALJ, KERN ALS..N/ALJ..N, KERN PLS/PLJ Inhaltsverzeichnis: EINLEITUNG ..........................3 ........................3 IEFERUMFANG DICHTEBESTIMMUNGSSET INSTALLIEREN ................5 PRINZIP DER DICHTEBESTIMMUNG ..................9 ................. 10 INFLUSSGRÖßEN UND... -
Seite 3: Kern Als/Pls-A01

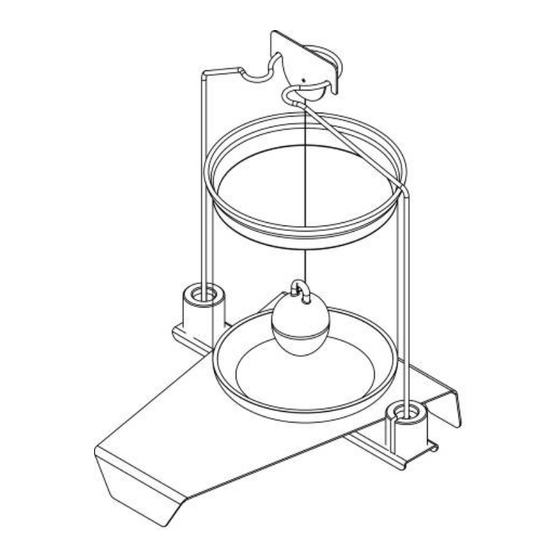

KERN ALS..N/ALJ..N (nur passend für Modelle mit Ablesbarkeit d = 0,1 mg). KERN PLS-A01 für Präzisionswaagen der Serien KERN PLS/PLJ und KERN PLT (nur passend für Modelle mit Ablesbarkeit d = 1 mg) Diese Anleitung beschreibt nur das Arbeiten mit dem Set zur Dichtebestimmung. - Seite 4 KERN PLS-A01 Nr. Bezeichnung Haken für Senkkörper Probenschale Thermometer Draht Zusatzgestell Halterung für Thermometer (Ablage für Probenschalen/Senkkörper) Gestell 11 Siebschale Becherglas Pinzette o. Abb. Glassenkkörper Betriebsanleitung Plattform für Becherglas ALS/PLS-A01-BA-d-1016...
-
Seite 5: Dichtebestimmungsset Installieren
2 Dichtebestimmungsset installieren Dichtebestimmungsset installieren Entfernen Sie folgende Teile von der Waage Entfernen Sie folgende Teile von der Waage Modell KERN ALT: Modell KERN ALT: (1) Wägeplatte (2) Schirmring Modell KERN ALS/ALJ: Modell KERN ALS/ALJ: (1) Wägeplatte (2) Aufnahme für Wägeplatte... - Seite 6 Modelle KERN PLS/PLJ, PLT: (1) Windschutzdeckel (2) Windschutz (3) Wägeplatte Dichtebestimmungsset installieren Modelle KERN ALS/ALJ, KERN ALT: Zentrale 1-Punkt Aufnahme ALS/PLS-A01-BA-d-1016...
- Seite 7 Modelle KERN ALS..N/ALJ..N: Zentrale 1-Punkt Aufnahme ALS/PLS-A01-BA-d-1016...
- Seite 8 Modelle KERN PLS/PLJ, PLT: 4-Punkt Aufnahme Achtung: Die Plattform für das Becherglas darf das Gestell nicht berühren! • Bei installiertem Dichteset ist eine Justierung nicht möglich. Zur Justierung • Dichteset abnehmen und Wägeplatte aufsetzen. ALS/PLS-A01-BA-d-1016...
-
Seite 9: Prinzip Der Dichtebestimmung
Weitere häufig verwendete Einheiten sind: Durch den Einsatz unseres Sets zur Dichtebestimmung in Kombination mit unseren Waagen KERN ALS/ALJ/PLS/PLJ, KERN PLT und KERN ALT sind Sie in der Lage die Dichte von Festkörpern und Flüssigkeiten schnell und sicher zu bestimmen. Bei der Arbeitsweise unseres Sets zur Dichtebestimmung wird das „Archimedische... -
Seite 10: Einflussgrößen Und Fehlerquellen
B = Gewicht des Senkkörpers in Probenflüssigkeit V = Volumen des Senkkörpers ρ = Luftdichte (0.0012 g/cm Einflussgrößen und Fehlerquellen Luftdruck Temperatur Volumenabweichung des Senkkörpers (± 0,005 cm Oberflächenspannung der Flüssigkeit Luftblasen Eintauchtiefe des Probenschale bzw. Senkkörpers Porösität des Festkörpers ALS/PLS-A01-BA-d-1016... -
Seite 11: Dichtebestimmung Von Festkörpern
Füllen Sie Ihre Messflüssigkeit deren Dichte ρ bekannt ist in das Becherglas. Die Füllhöhe sollte ca. ¾ der Kapazität betragen. Becherglas mittig auf die Plattform stellen Probenschalen mittig an das Gestell hängen Messflüssigkeit solange temperieren bis die Temperatur konstant ist. ALS/PLS-A01-BA-d-1016... -
Seite 12: Modelle Kern Als/Alj/Pls/Plj
Modelle KERN ALS/ALJ/PLS/PLJ Taste Display Beschreibung Waage einschalten, die Waage führt einen Selbsttest durch. Warten bis die Stabilitäts- und Waage Null-Anzeige erscheint Menüauswahl: (Modellabhängig) TARE-Taste drücken, im Dis- play erscheinen horizontale Li- nien, während dieser Anzeige oder F -Taste drücken. Die erste Funktion „Add“... - Seite 13 Sie diese dann wie folgt ein (die aktuelle Ziffer blinkt). Mit der F – Taste verändern Sie TE-L 2O den Betrag der Ziffer Mit der ON/OFF – Taste wählen Sie die zu verändernde Stelle TE-L 2O aus, die jeweils aktive Stelle blinkt Ihre Eingabe bestätigen. ALS/PLS-A01-BA-d-1016...
- Seite 14 Messflüssigkeit ein (die aktuelle Ziffer blinkt). Mit der ON/OFF – Taste wählen Sie die zu verändernde Stelle z00000O aus, die jeweils aktive Stelle blinkt Mit der F – Taste verändern Sie z90000O den Betrag der Ziffer z997800 Ihre Eingabe bestätigen. ALS/PLS-A01-BA-d-1016...
- Seite 15 Mit der Anzeige Load L werden Sie aufgefordert die Probe aus der oberen Probeschale zu entnehmen und in die untere Siebschale zu legen. Benutzen Sie hierzu die mitge- lieferte Pinzette und achten Sie darauf, dass keine Luftblasen am Festkörper haften. ALS/PLS-A01-BA-d-1016...
- Seite 16 F 1.990 und im Display angezeigt [ g/cm Datenausgabe an die serielle Schnittstelle RS 232. Das Ergebnis wie in g/cm ausgegeben. Probe entnehmen, das Messergebnis wird weiterhin angezeigt. Mit der TARE-Taste kehren Sie zurück in den Wägemo- dus. ALS/PLS-A01-BA-d-1016...
-
Seite 17: Modelle Alj..n/Als..n
− Bei ausgewählter Messflüssigkeit „dest. Wasser“ oder „Ethanol“ wird im nächsten Menüschritt die Temperatur der Messflüssigkeit eingegeben. − Temperatur der Messflüssigkeit am eingehängten Thermometer ablesen und über die UNIT- oder - Taste eingeben. − Mit der PRINT – Taste bestätigen. ALS/PLS-A01-BA-d-1016... - Seite 18 − LOAD A erscheint im Display – Aufforderung den Festkörper in die obere Probenschale zu legen − TARE-Taste drücken und Waage-Nullanzeige abwarten. Festkörper in die obere Probenschale legen − Warten bis die Gewichtsanzeige der Waage stabil ist. Durch Drücken der PRINT– Taste wird das Gewicht der Probe in Luft gespeichert. ALS/PLS-A01-BA-d-1016...
- Seite 19 Messflüssigkeit gespeichert. − Die Dichte der Probe wird nun automatisch berechnet und im Display an- gezeigt [ g/cm Probe entnehmen, das Messergebnis wird weiterhin angezeigt. Danach kann wie folgt fortgefahren werden: Messergebnis ausdrucken Nächste Dichtebestimmung starten Zurück ins Menü ALS/PLS-A01-BA-d-1016...
-
Seite 20: Modell Kern Alt, Plt
Modell KERN ALT, PLT Taste Display Beschreibung 29.12.04 Einstellungen P 8 01 Zählen a k tiv Im Menü Betriebsart „Dichte“ g e s p e rrt Kontrollwägen Dosieren A k tiv aktiveren (siehe Betriebsanlei- 04 P rozentwägen A k tiv tung Waage) Tierwägen... -
Seite 21: Parameter 02 Flüssigkeit
Messflüssigkeit am eingehängten 01 Pro edur Festkörper Flüssigkeit asser Thermometer ab und geben Sie 03 Temperatur g/cm3 04 D ichte 0 9984 oder diese über die Pfeiltasten ein 05 Statisti NEIN Start (Wert zwischen 15°C – 35°C) Ihre Auswahl bestätigen. ALS/PLS-A01-BA-d-1016... - Seite 22 Der Betrag der Ziffer wird verän- dert oder Auswahl der zu verändernden Stelle, die jeweils aktive Stelle blinkt oder Ihre Auswahl bestätigen. Parameter 05 Statistik Bei Aktivierung der Kombination Dichte/Statistik wird durch Drücken der „UNIT-Taste“ der Anzeigewert für die Statistik übernommen (siehe Betriebsanleitung Waage). ALS/PLS-A01-BA-d-1016...
- Seite 23 I n L u f t w i e g e n L e g e n S ie e in O b je k t [ E n te r ] Durch Drücken der PRINT–Taste 4.9986 wird das Gewicht der Probe in 100% Luft gespeichert. ALS/PLS-A01-BA-d-1016...
- Seite 24 8 5912 Display angezeigt [ g/cm 100% Probe entnehmen, das Messergebnis wird weiterhin angezeigt. Um einen neuen Messzyklus zu starten müssen Sie UNIT-Taste drücken. Datenausgabe an die serielle Schnittstelle RS 232. Das Ergebnis wie in g/cm ausge- geben. ALS/PLS-A01-BA-d-1016...
-
Seite 25: Zurück In Den Wägemodus
[ U n i t s ] 8 5912 100% 1. Dichte der Probe (ρ) 2. Maßeinheit der Dichte 3. Dichte Messflüssigkeit 4. Gewicht der Probe in der Messflüssigkeit 5. Betriebsart (Statusleiste) 6. Gewicht der Probe in Luft ALS/PLS-A01-BA-d-1016... -
Seite 26: Dichtebestimmung Von Flüssigkeiten
Bsp.: PLS/PLJ Bsp.: ALS/ALJ Halterung für das Thermometer am Becherglasrand anbringen. Thermometer einhängen Die Messflüssigkeit in das Becherglas füllen. Die Füllhöhe sollte ca. ¾ der Kapa- zität betragen. Messflüssigkeit solange temperieren bis die Temperatur konstant ist. Glassenkkörper bereit stellen ALS/PLS-A01-BA-d-1016... - Seite 27 Bei Fehlermeldung „ “, bzw. bei nichtreagierender Anzeige, Zusatzgewich- te (nur ALS-A01) anbringen. Zusatzgewichte ALS/PLS-A01-BA-d-1016...
-
Seite 28: Modell Kern Als/Alj/Pls/Plj
Modell KERN ALS/ALJ/PLS/PLJ Taste Display Beschreibung Waage einschalten, die Waage führt einen Selbsttest durch. Warten bis die Stabilitäts- und Waage Null-Anzeige erscheint Menüauswahl: (Modellabhängig) TARE-Taste drücken, im Dis- play erscheinen horizontale Li- nien, während dieser Anzeige oder F -Taste drücken. Die erste Funktion „Add“... - Seite 29 Sie die zu verändernde Stelle aus, die jeweils aktive Stelle blinkt Mit der F – Taste verändern Sie 00009.000 den Betrag der Ziffer 00009.998 Ihre Eingabe bestätigen. Eingabe wird gespeichert. LQADA Warten bis die Stabilitäts- und Waage Null-Anzeige erscheint ALS/PLS-A01-BA-d-1016...
- Seite 30 Ermittlung des Gewichts Senkkörper in Probenflüssigkeit LQADL Senkkörper entfernen Becherglas mit Messflüssig- keit mittig auf die Plattform stellen. Senkkörper in die Messflüs- sigkeit eintauchen und am Gestell einhängen. Die Messflüssigkeit sollte den Senkkörper zu 10 – 15 mm bedecken. ALS/PLS-A01-BA-d-1016...
- Seite 31 F 0.925 net und im Display angezeigt [ g/cm Datenausgabe an die serielle Schnittstelle RS 232. Das Ergebnis wie in g/cm ausgegeben. Probe entnehmen, das Messergebnis wird weiterhin angezeigt. Mit der TARE -Taste kehren Sie zurück in den Wägemodus. ALS/PLS-A01-BA-d-1016...
-
Seite 32: Modelle Kern Alj..n/Als..n
Modelle KERN ALJ..N/ALS..N Durchführung: − -Taste drücken. UNIT-Taste so oft drücken bis die Dichtefunktion für Flüssigkeiten „F7 d_Li“ erscheint. − Mit der PRINT - Taste bestätigen. Die Waage befindet sich nun im Dichte- bestimmungs-Modus für Flüssigkeiten. Mit der Anzeige „vol“ erscheint die Aufforderung zur Eingabe des Volumens des Glassenkkörpers (siehe Prä-... - Seite 33 − LoAd L erscheint im Display – Aufforderung zur Ermittlung des Gewichts des Glassenkkörpers in der Probenflüssigkeit. − Glassenkkörper entfernen − Becherglas mit Probenflüssigkeit mittig auf die Plattform stellen. Glassenk- körper in die Probenflüssigkeit eintauchen und am Gestell einhängen. Die Probenflüssigkeit sollte den Glassenkkörper zu 10 – 15 mm bedecken. ALS/PLS-A01-BA-d-1016...
- Seite 34 Ergebnis der Buchstabe F. Hinweis: Überprüfen, ob Luftblasen am Glassenkkörper hängen. Diese könnten während der Messungen zu Fehlern führen. Probe entnehmen, das Messergebnis wird weiterhin angezeigt. Danach kann wie folgt fortgefahren werden: Messergebnis ausdrucken Nächste Dichtebestimmung starten Zurück ins Menü ALS/PLS-A01-BA-d-1016...
-
Seite 35: Modell Kern Alt, Plt
Modell KERN ALT, PLT Taste Display Beschreibung 29.12.04 Einstellungen P 8 01 a k tiv Zählen Im Menü Betriebsart „Dichte“ g e s p e rrt Kontrollwägen Dosieren A k tiv aktiveren (siehe Betriebsanlei- 04 P rozentwägen A k tiv tung Waage, Kap. - Seite 36 I n L u f t w i e g e n scheint. S e n k k ö r p e r a n h ä n g e n [ E n te r ] 0.0001 100% ALS/PLS-A01-BA-d-1016...
- Seite 37 I n L u f t w i e g e n S e n k k ö r p e r a n h ä n g e n [ E n te r ] 0.0000 100% KERN PLT: Warten bis die Stabilitäts- und Waage Null-Anzeige erscheint. Senkköper mittig einhängen, Messung erfolgt ohne Becherglas 27.3.05...
- Seite 38 I n F l ü s s . w i e g e n S e n k k ö r p e r a n h ä n g e n [ E n te r ] 0.0000 100% KERN ALT: Senkkörper entfernen, Becherglas mit Probenflüssigkeit mittig auf die Plattform stellen.
- Seite 39 [ U n i t s ] 0 9987 100% 1. Dichte der Probenflüssigkeit (ρ) 2. Maßeinheit der Dichte 3. Volumen Senkkörper 4. Gewicht des Senkkörpers in der Probenflüssigkeit 5. Betriebsart (Statusleiste) 6. Gewicht des Senkkörpers in Luft ALS/PLS-A01-BA-d-1016...
-
Seite 40: Dichtetabelle Für Wasser
6 Dichtetabelle für Wasser * Der Stern bedeutet, dass die Ziffer links vom Komma um 1 verringert wird. Tabelle aus „Massebestimmung“ von M. Kochsiek, M. Gläser ALS/PLS-A01-BA-d-1016... -
Seite 41: Empfehlungen
Unterscheidet sich die Dichte Ihres Festkörpers nur geringfügig von der des dest. • Wasser, kann als Messflüssigkeit Ethanol eingesetzt werden. Prüfen Sie aber vor- ab, ob die Probe lösungsmittelbeständig ist. Außerdem müssen beim Arbeiten mit Ethanol unbedingt die geltenden Sicherheitsbestimmungen eingehalten werden. Glasssenkkörper sorgfältig behandeln • (kein Garantieanspruch bei Beschädigung). ALS/PLS-A01-BA-d-1016...
