DN 65-80
Das NexusValve Passim wird entweder im Vor- oder im Rücklauf installiert. Der Vorlaufdruck wird durch Kapillarrohre oberhalb
der Membran und der Rücklaufdruck unter die Membran geleitet. Ein Kapillarrohr kann an ein Partnerventil wie NexusValve
Fluctus oder an ein T-Stück in der Anlage und das andere Kapillarrohr am Flansch des NexusValve Passim-Ventils angeschlossen
werden. Bei einem Anstieg des Anlagendrucks steigt auch der Druck über der inneren Membran des NexusValve Passim, wodurch
die Spindel nach unten gedrückt und damit das Ventil immer weiter geschlossen wird. So wird ein konstanter Druckabfall im
gesamten vom NexusValve Passim geregelten Systemabschnitt erreicht. Ohne den Stellantrieb wird das Ventil mittels einer Feder
in einer offenen Position gehalten. Wirkt auf die Spindel eine Kraft, wird das Ventil schließen.
6
2
5
4
2
1
2
14
12
11
13
7
10
3
9
3
7

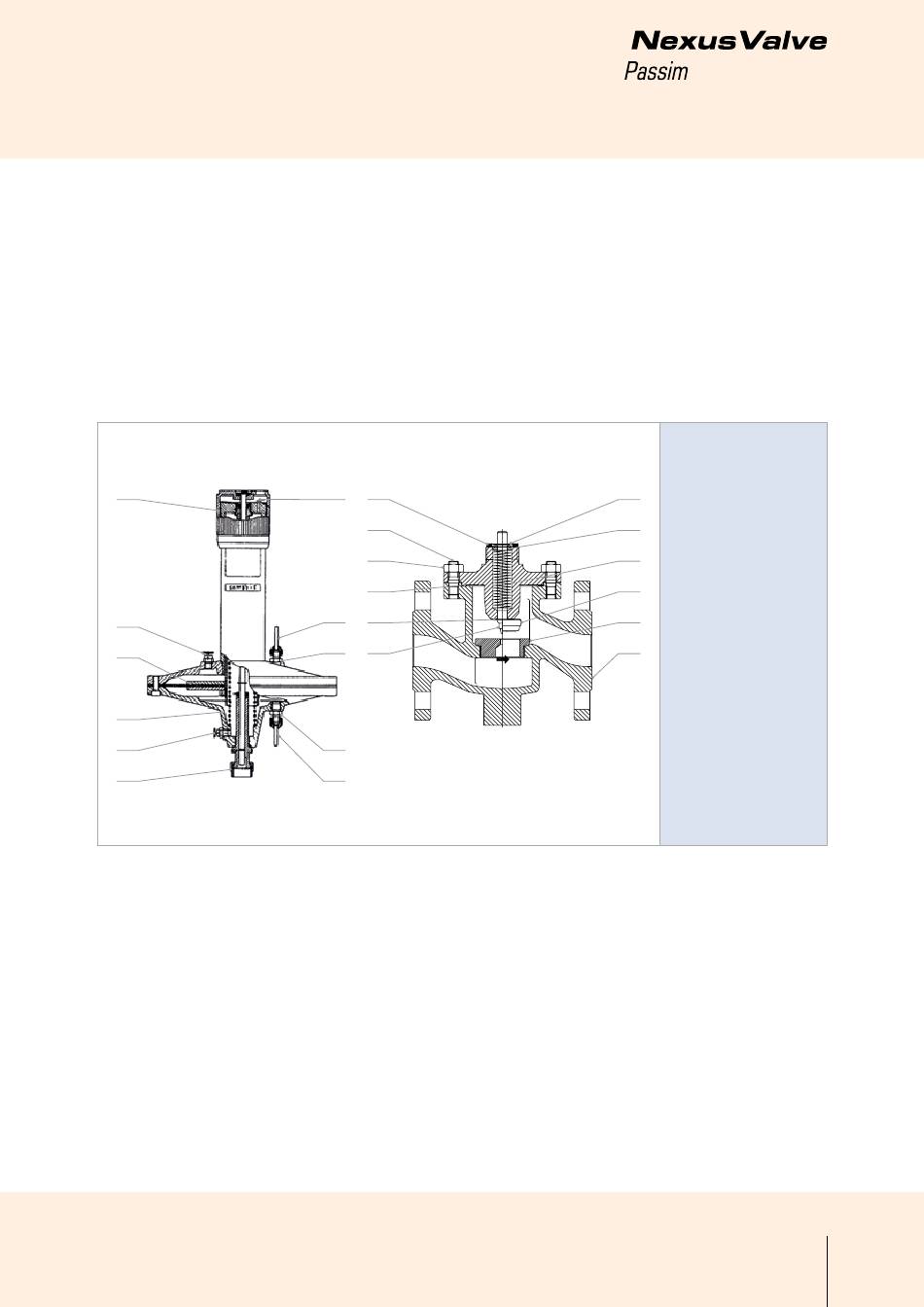

1 - Überwurfmutter
für Ventil
2 - Entlüftung
10
3 - Nippel für
Kapillarrohr
15
4 - Membrangehäuse
5 - Membran
16
6 - Regelknopf
7 - Kapillarrohr
9
8 - Ventilgehäuse
9 - Ventilkonus
17
10 - Sicherungsring
8
11 - Mutter
12 - Stiftschraube
13 - Dichtung
14 - Dichtung für
Stellantrieb
15 - Scheibe
16 - Feder
17 - Ventilsitz
9
