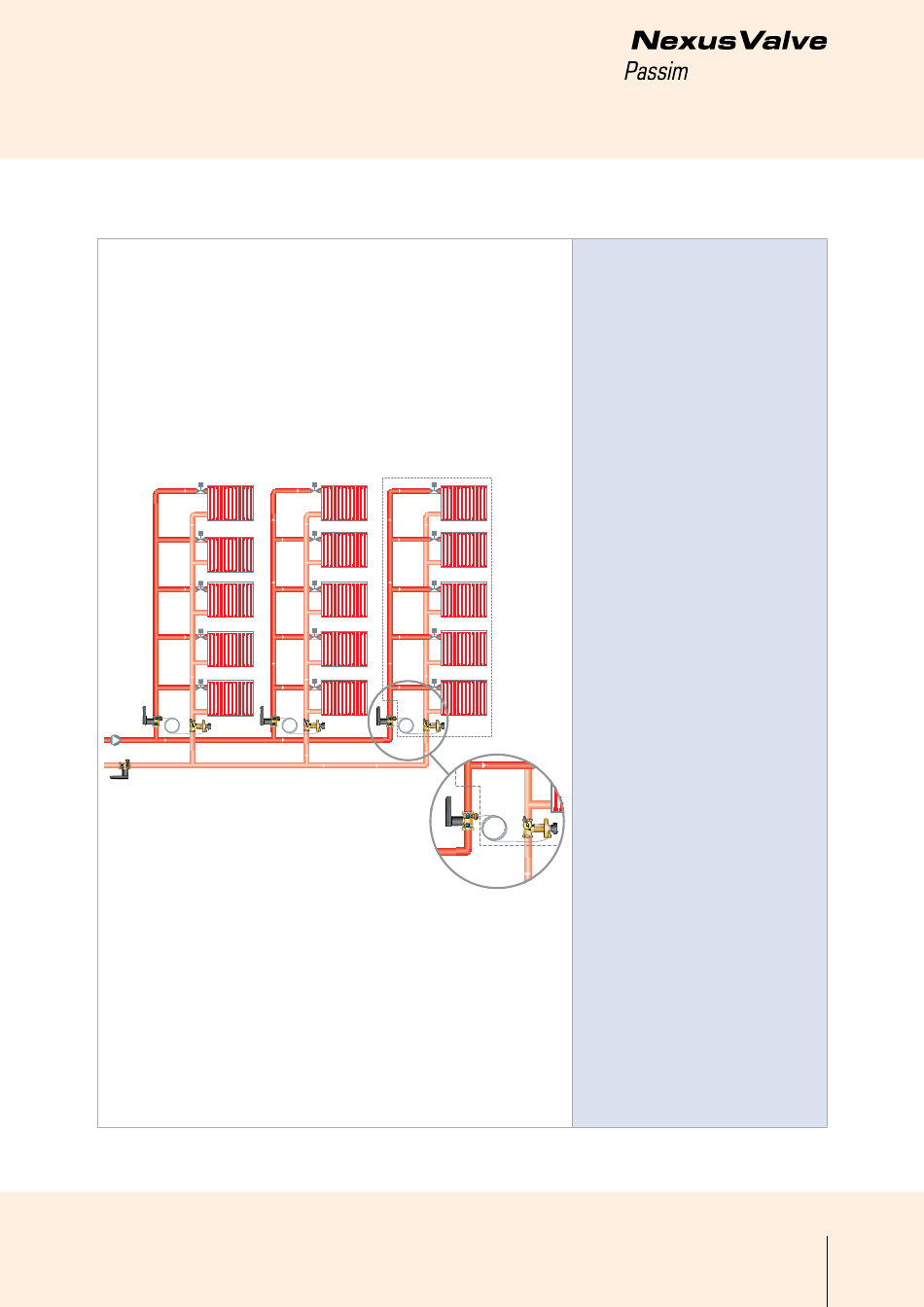

Anwendung 3B - Zentralheizungsanlage
mit NexusValve Passim und NexusValve
Vertex
Das NexusValve Vertex-Ventil und das
Differenzdruck-Regelventil NexusValve
Passim können so verbunden werden,
dass das NexusValve Vertex-Ventil
außerhalb des Systemkreises ist und
vom NexusValve Passim-Ventil geregelt
wird. Hierzu wird das Kapillarrohr
vom NexusValve Passim-Ventil mit
dem Entleerventil am P/T-Anschluss
des NexusValve Vertex-Ventils mit dem
geringeren Messdruck verbunden. Diese
Anwendung ist bei Heizungsanlagen
mit voreinstellbaren Thermostat-
Heizkörperventilen üblich. Das
NexusValve Vertex-Ventil kann in dieser
Anwendung als Messventil zur Prüfung
dienen, ob die Voreinstellung an den
Thermostat-Heizkörperventilen korrekt
und der vorgesehene Durchfluss
erreicht ist. Das NexusValve Vertex-
Ventil ist in dieser Anwendung
normalerweise vollständig geöffnet
bzw. in einer Position, die einen
für die Durchflussmessung gerade
ausreichenden Druckverlust bietet. Auf
diese Weise wird der Druckverlust in der
Anlage konstant gehalten.
