2. E inleitung
2.4 Druckabgleich
DN 15-50
Das NexusValve Passim wird mit einer Reihe von Stellantrieben für verschiedene Druckbereiche geliefert. Je nach Typ des
Stellantriebs ist das NexusValve Passim werkseitig wie folgt voreingestellt:
•
10 kPa - Stellantrieb 5-25 kPa für NexusValve Passim DN 15-50
•
30 kPa - Stellantrieb 20-40 kPa für NexusValve Passim DN 15-50
•
40 kPa - Stellantrieb 20-65 kPa für NexusValve Passim DN 15-32
•
60 kPa - Stellantrieb 35-75 kPa für NexusValve Passim DN 40-50
•
80 kPa - Stellantrieb 60-100 kPa für NexusValve Passim DN 50
Mit einem Innensechskantschlüssel kann eine Einstellung innerhalb des Differenzdruckbereiches vorgenommen werden. Mit dem
schwarzen Griff wird der Durchfluss abgesperrt.
Das maximal zulässige Betätigungsmoment für die Einstellung des Differenzdrucks beträgt 3 Nm!
10

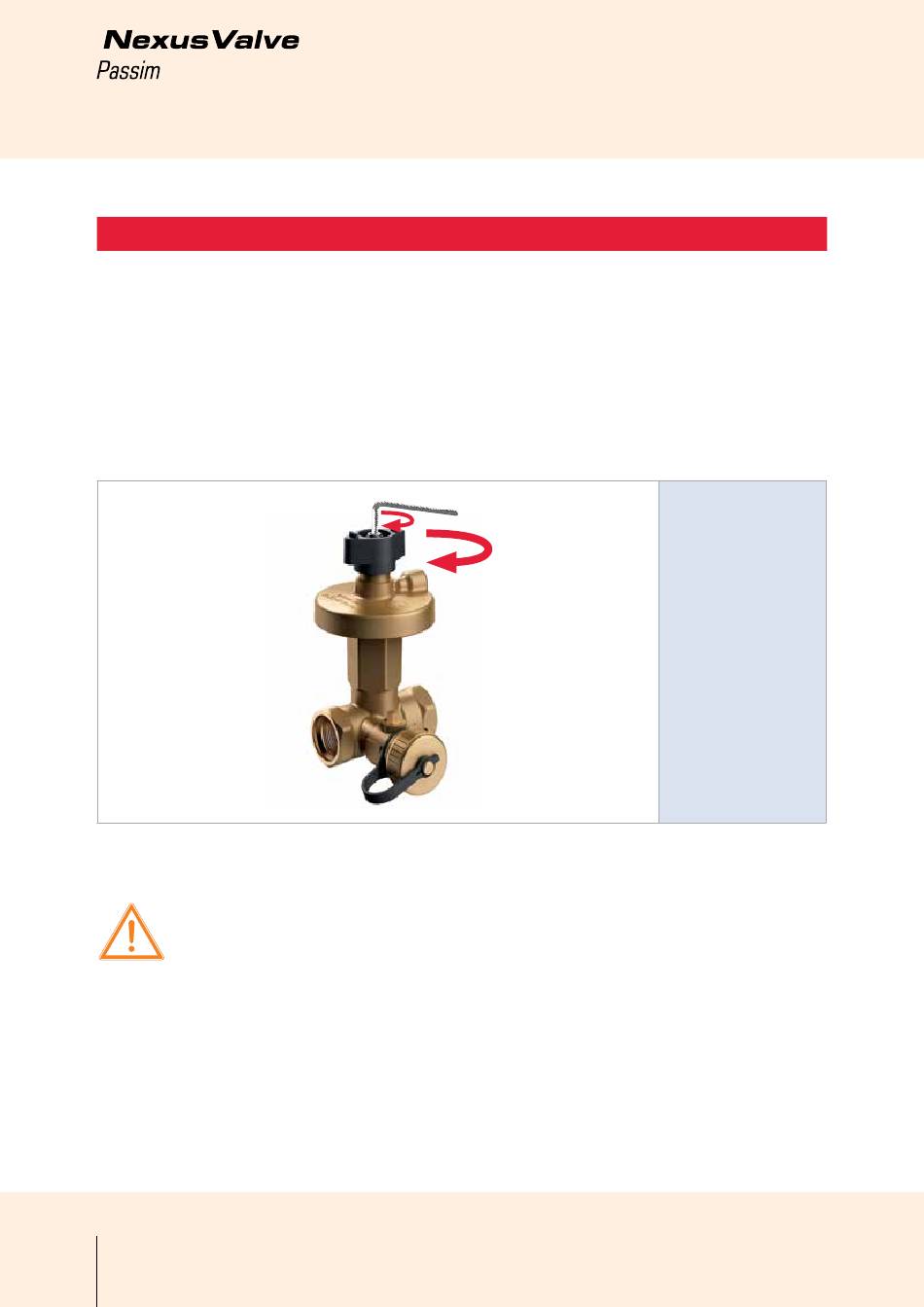

Die Differenzdruck-
Einstellung des
NexusValve Passim
erfolgt mit einem
Innensechs-
kantschlüssel. Der
schwarze Griff dient zur
Durchflussabsperrung.
