Elektrischer Anschluss
11.

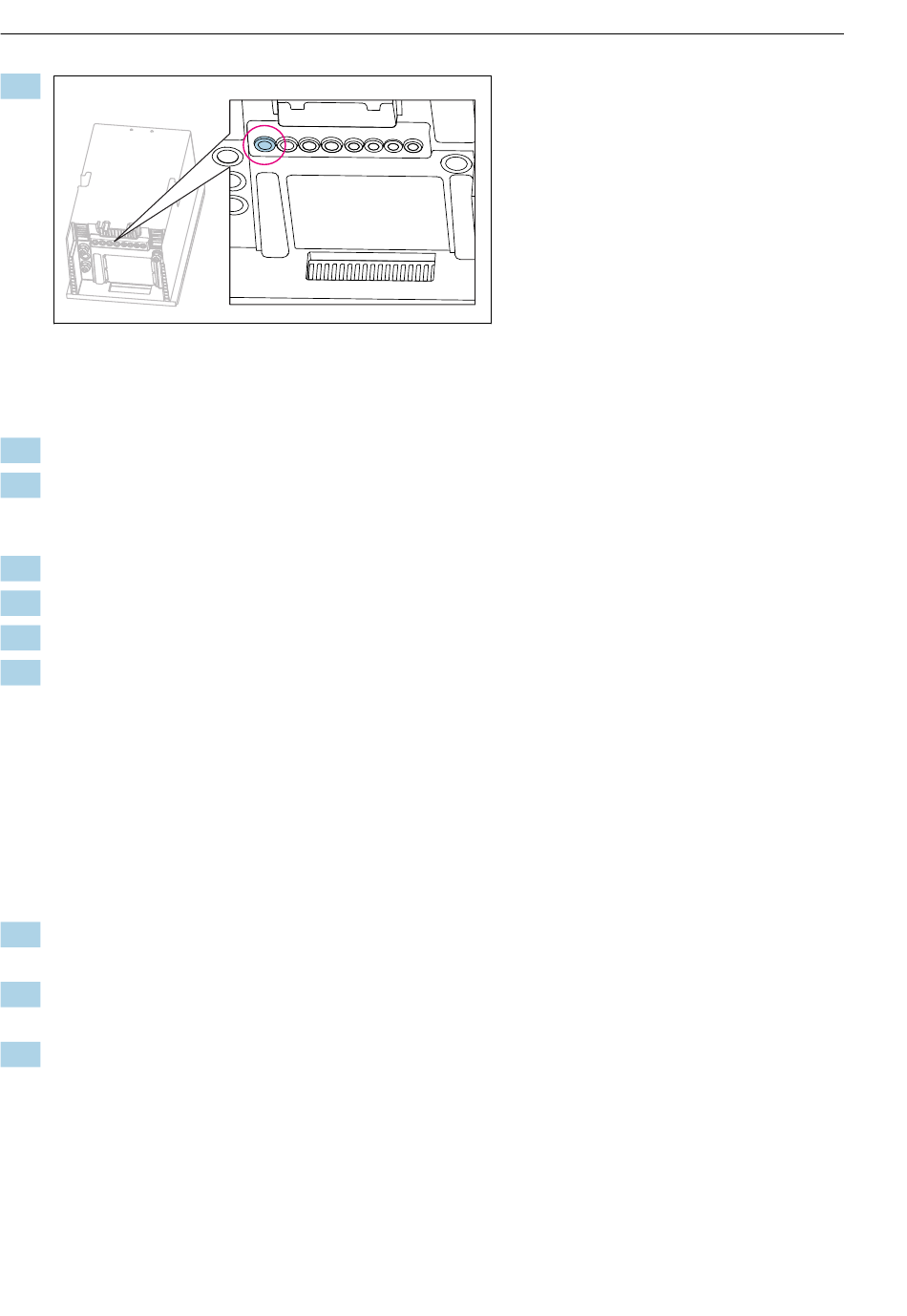

Das bauseitige Versorgungskabel durch die gezeigte Kabelverschraubung führen.
Alle Ausführungen
12. Die Kabel geschützt an der Rückwand des Gerätes verlegen. Kabelhalter verwenden.
13. Die Kabel zum Elektronikraum führen.
Nach dem Anschluss:
1. Elektronikraum-Abdeckung mit den 6 Schrauben befestigen.
2. Trägerplatte einklappen und mit den 6 Schrauben nach dem Anschluss befestigen.
3. Kabelverschraubungen am Boden des Geräts festziehen, um die Kabel zu fixieren.
4. Flaschenkorb wieder ins Gehäuse stellen.
5.2.2 24 V-Ausführung: Versorgung anschließen
‣
Bei Geräten mit 24 V-Versorgung muss der Anschlussquerschnitt mindestens 2,5 mm
darf maximal 4 mm
‣
Bei 24 V-Versorgung kann ein Strom bis zu 10 A fließen, daher Spannungsabfall auf der
Zuleitung beachten.
‣
Die Spannung an den Geräteanschlussklemmen muss innerhalb des spezifizierten Bereichs
liegen .
1. Um an den Elektronikraum zu gelangen, wie im Kapitel "Kabel verlegen" (→  25)
beschrieben vorgehen.
2. Das 24 V-Anschlusskabel von unten durch die Kabelverschraubung an der inneren
Geräterückwand nach oben in den Elektronikraum führen.
3. Versorgung anschließen.
28
2
betragen.
