Funktion

Die Schmiereinheit LU 2/LS verfügt über zwei Betriebsmodi:
• IMPULSE-Modus (werkseitige Voreinstellung)
• TIME-Modus
Beachten Sie hierzu auch die in Tabelle 1 aufgeführte Herstellerdokumentation.
Wir empfehlen, für das Schmieren der Laufrollen der Werkstückträger WT 2/LS
die Schmiereinheit LU 2/LS im IMPULSE-Modus (werkseitige Voreinstellung) zu
betreiben.
Wie wird geschmiert:
Schmiervorgang im Betriebsmodus IMPULSE (werkseitige Voreinstellung):
• Für die Schmierung der Laufrollen des WT 2/LS und der Führungsschiene
der Linearstrecke LS 2 wird wälzlagertaugliches Fett NLGI-Konsistenzklasse 2
verwendet.
• Vor der Erstinbetriebnahme muss eine manuelle Initialschmierung der
Führungsschienen erfolgen.
• Der LU 2/LS wird durch die SPS (Speicherprogrammierbare Steuerung) das
Signal zum Abgeben einer Schmierstoffspende gegeben (= Unterbrechung der
Versorgungsspannung für > 1 Sekunde und Wiedereinschalten).
• Bei Wiederkehr der Versorgungsspannung läuft der Servomotor der LU 2/LS an
und presst die voreingestellte Schmierstoffmenge in die Schmierleitung.
• Die Schmierstoffmenge wird über eine Schlauchleitung der Schmierbürste
zugeführt.
• Der Schmierstoff wird über die Schmierbürste auf die Laufrollen der in die
Linearstrecke LS 2 einlaufende Werkstückträger WT 2/LS übertragen.
• Im Betrieb verteilt sich der Schmierstoff von den Laufrollen auf die
Führungsschiene der Linearstrecke.
• Die Menge des Schmierstoffs auf der Führungsschiene kann über die
Spendemenge und die Häufi gkeit der Schmierstoffspende, entsprechend der
Anwendung, eingestellt werden.

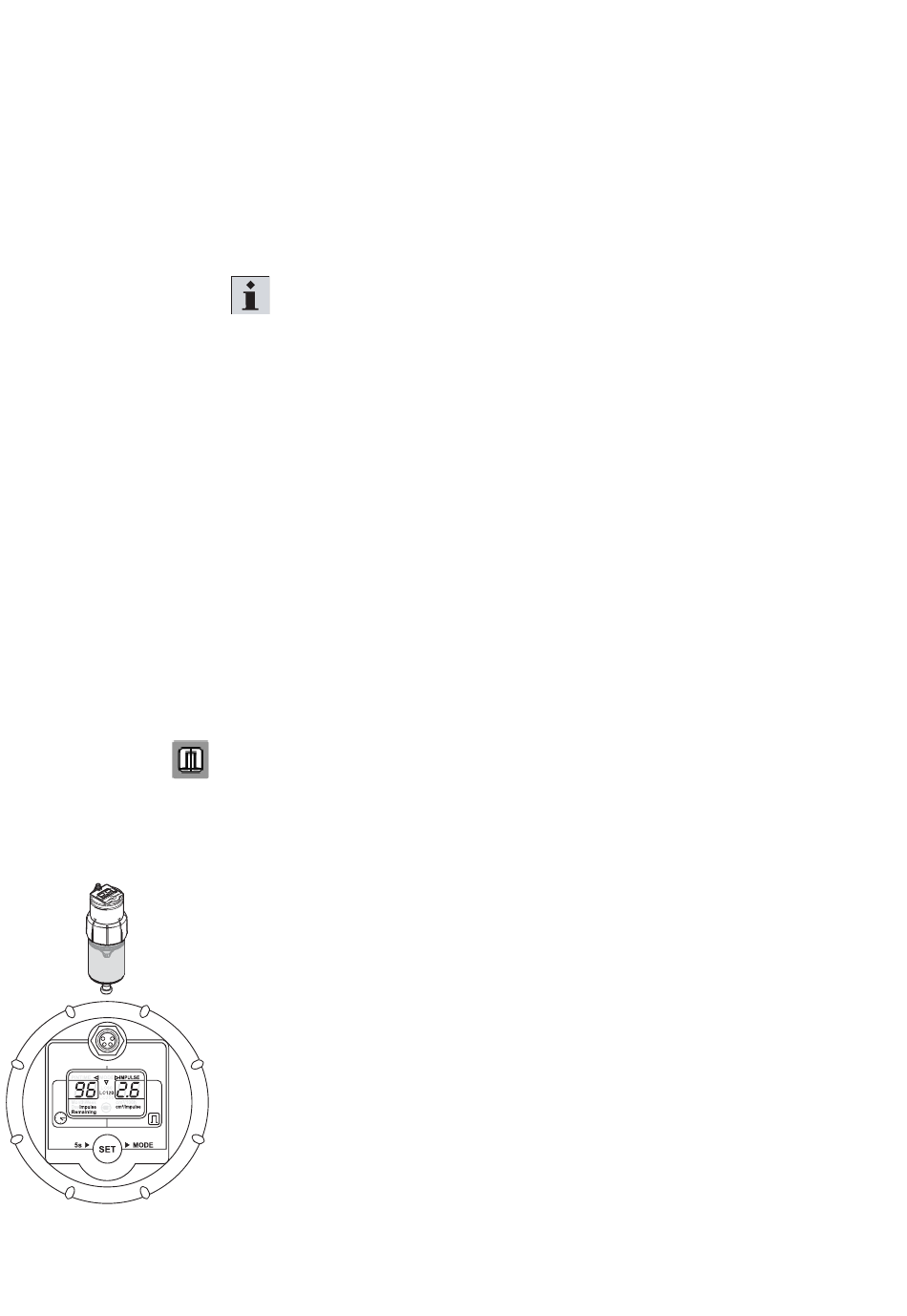

IMPULSE-Modus

(werkseitige Voreinstellung)
Im IMPULSE-Modus kann eine Spendemenge in festgelegten Schritten eingegeben
werden.
Entsprechend dem Volumen der eingegebenen Fettpatrone LC 2/LS (= LC120),
erfolgen eine bestimmte Anzahl von Schmierstoffspenden mit der entsprechenden
Spendemenge.
• Der Betriebsmodus, die verbleibenden Impulse (Spenden) pro eingestellter
Fettpatrone, die eingestellte Fettpatrone (LC120) und die abzugebende
Spendemenge pro Impuls (Spende) werden im Display angezeigt.
• Ist die Anzahl der verbleibenden Impulse (Spenden) 100 oder größer, erfolgt im
>
Display die Anzeige 99
• Die Spende erfolgt einmalig mit dem Anlegen der Versorgungsspannung (steigende
Flanke).
• Die Versorgungsspannung muss mindestens so lange anliegen, bis der
Spendevorgang beendet ist (> 2 min).
• Vor der nächsten Spende muss die Versorgungsspannung für > 1 Sekunde
abgeschaltet und wieder eingeschaltet werden.
• Die Signalisierung/Anzeige von Systemzuständen und Fehlern erfolgt nur bei
anliegender Versorgungsspannung.
(in Tabelle 2 grau hinterlegter Bereich).
