Bitte beachten Sie:
• Für die Schmierung der
Führungsschienen muss
wälzlagertaugliches Fett
NLGI-Konsistenzklasse 2
verwendet werden.
• Pro Linearstrecke werden
zwei Schmiereinheiten
LU 2/LS benötigt,
um die Laufrollen an
beiden Seiten der
Werkstückträger WT 2/LS
zu schmieren.
Benötigtes Zubehör:
• Fettpatrone LC 2/LS
(wälzlagertaugliches Fett
NLGI-Konsistenzklasse 2)
3 842 562 441 (2x)
1. Montieren Sie die
Schmierbürsten an der
Bandstrecke.
2. Montieren Sie die
Halterungen der
Schmiereinheit
waagrecht an der
Streckenstütze.
3. Montieren Sie die
Stützkonsolen und die
Anschlusssets vor.
4. Dichten Sie die
Schraubverbindungen
mit dem beiliegendem
Dichtmittel ab.
5. Setzen Sie die
Stützkonsolen und die
Anschlusssets in die
Halterungen ein.
6. Verschlauchen Sie die
Schmiereinheiten mit
den Schmierbürsten.
Bitte beachten Sie:
• Die Verschlauchungen
von den Schmiereinheiten
zu den Schmierbürsten
sollten möglichst kurz
gehalten werden.
Bosch Rexroth AG, MIT: LU 2/LS, 3 842 562 440/2020-09

Montage

4
SW4
M =5 Nm
D
1
SW13
M =25 Nm
D

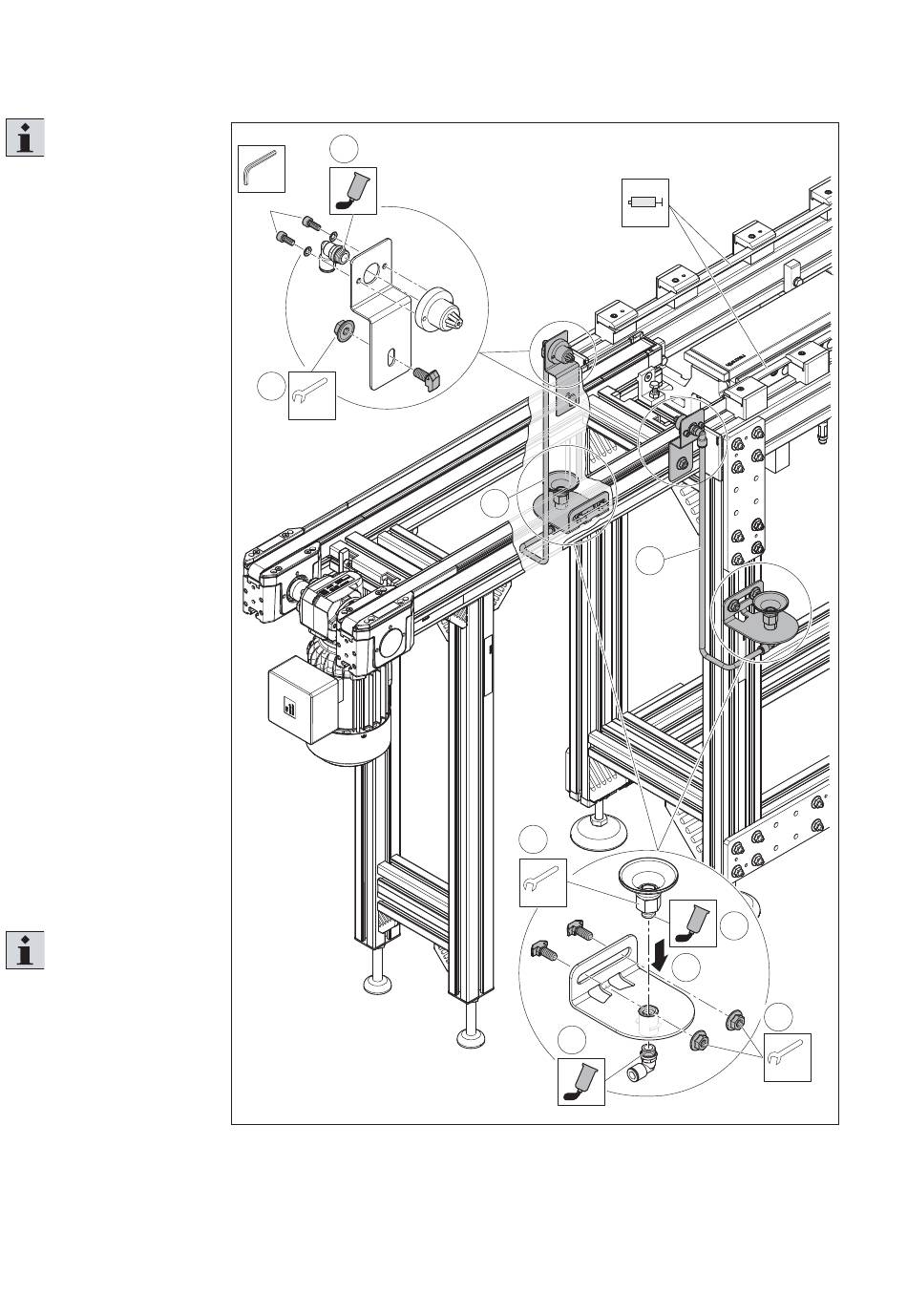

Abb. 2: Montage Halterungen und Schmierbürsten
NLGI Kl. 2
6
6
3
SW17
4
4
5
2
SW13
M =25 Nm
D
562 440-02
