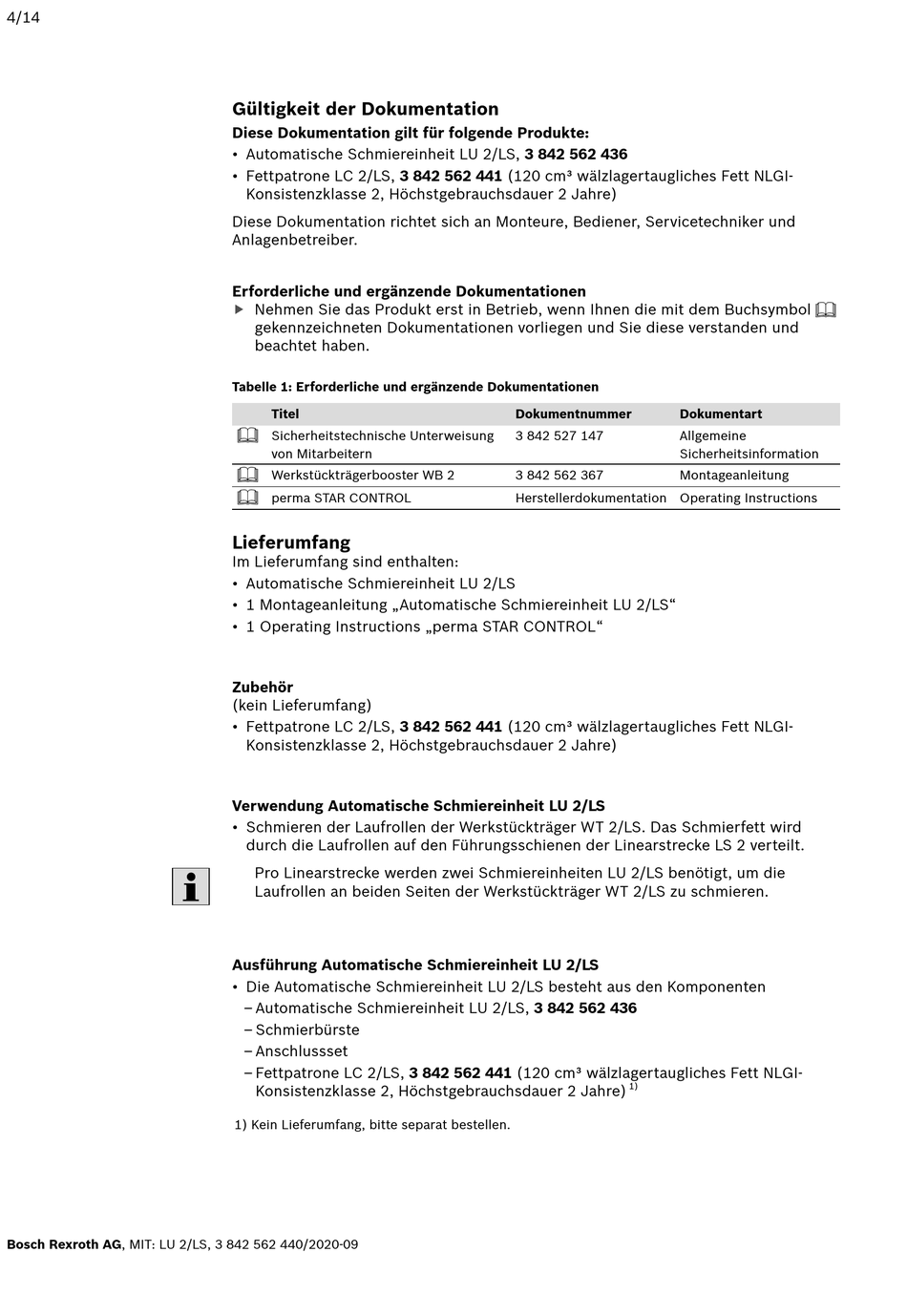

4/14
Bosch Rexroth AG, MIT: LU 2/LS, 3 842 562 440/2020-09
Gültigkeit der Dokumentation
Diese Dokumentation gilt für folgende Produkte:
• Automatische Schmiereinheit LU 2/LS, 3 842 562 436
• Fettpatrone LC 2/LS, 3 842 562 441 (120 cm³ wälzlagertaugliches Fett NLGI-
Konsistenzklasse 2, Höchstgebrauchsdauer 2 Jahre)
Diese Dokumentation richtet sich an Monteure, Bediener, Servicetechniker und
Anlagenbetreiber.
Erforderliche und ergänzende Dokumentationen

Nehmen Sie das Produkt erst in Betrieb, wenn Ihnen die mit dem Buchsymbol
gekennzeichneten Dokumentationen vorliegen und Sie diese verstanden und
beachtet haben.
Tabelle 1: Erforderliche und ergänzende Dokumentationen
Titel
Sicherheitstechnische Unterweisung
von Mitarbeitern
Werkstückträgerbooster WB 2
perma STAR CONTROL

Lieferumfang

Im Lieferumfang sind enthalten:
• Automatische Schmiereinheit LU 2/LS
• 1 Montageanleitung „Automatische Schmiereinheit LU 2/LS"
• 1 Operating Instructions „perma STAR CONTROL"
Zubehör
(kein Lieferumfang)
• Fettpatrone LC 2/LS, 3 842 562 441 (120 cm³ wälzlagertaugliches Fett NLGI-
Konsistenzklasse 2, Höchstgebrauchsdauer 2 Jahre)

Verwendung Automatische Schmiereinheit LU 2/LS

• Schmieren der Laufrollen der Werkstückträger WT 2/LS. Das Schmierfett wird
durch die Laufrollen auf den Führungsschienen der Linearstrecke LS 2 verteilt.
Pro Linearstrecke werden zwei Schmiereinheiten LU 2/LS benötigt, um die
Laufrollen an beiden Seiten der Werkstückträger WT 2/LS zu schmieren.
Ausführung Automatische Schmiereinheit LU 2/LS
• Die Automatische Schmiereinheit LU 2/LS besteht aus den Komponenten
– Automatische Schmiereinheit LU 2/LS, 3 842 562 436
– Schmierbürste
– Anschlussset
– Fettpatrone LC 2/LS, 3 842 562 441 (120 cm³ wälzlagertaugliches Fett NLGI-
Konsistenzklasse 2, Höchstgebrauchsdauer 2 Jahre)
1) Kein Lieferumfang, bitte separat bestellen.
Dokumentnummer Dokumentart
3 842 527 147 Allgemeine
Sicher heits infor mation
3 842 562 367 Montageanleitung
Herstellerdokumentation Operating Instructions
1)
