Bosch Rexroth WB 2 Montageanleitung Seite 11

Bitte beachten Sie:
Die Fettpatrone darf nur 1 x
eingeschraubt werden.
7. Setzen Sie den Antrieb
(B) auf die Fettpatrone
(C).
Bitte beachten Sie:
Der Bund des Antriebs
muss nahtlos auf der
Oberkante der Fettpatrone
aufl iegen (X).
8. Schrauben Sie die
Überwurfmutter des
Antriebs handfest auf die
Fettpatrone.
Bitte beachten Sie:
Die Überwurfmutter muss
soweit auf die Fettpatrone
aufgeschraubt werden
können, das die Pfeile
auf dem Antrieb komplett
sichtbar sind (Y).
7

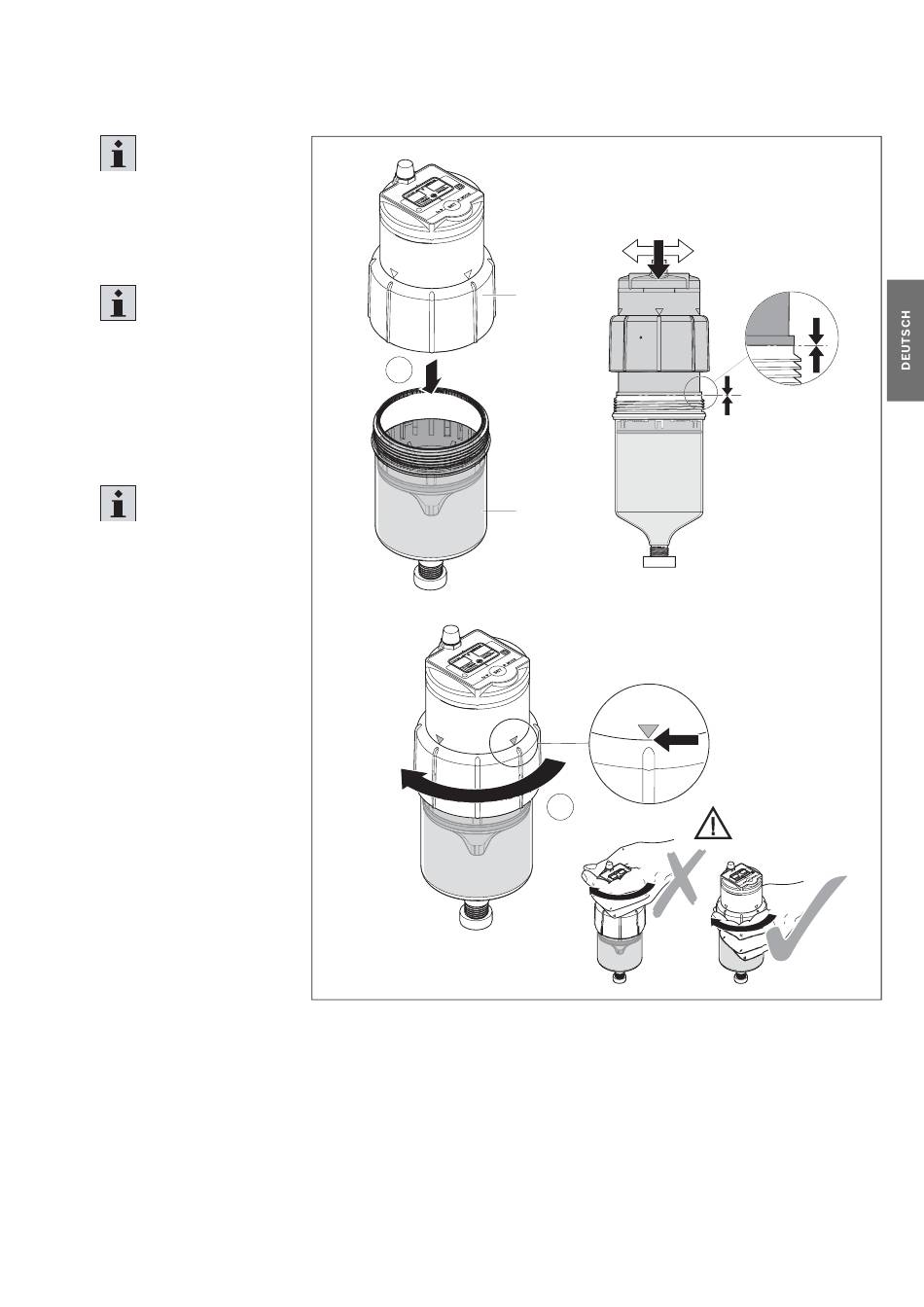

Abb. 3: Antrieb auf Fettpatrone LC 2/LS montieren
B
C
OK
8
3 842 562 440/2020-09, MIT: LU 2/LS, Bosch Rexroth AG
11/14
OK
X
Y
562 440-03
