Rollo Solar RT 200 Montage- Und Betriebsanleitung Seite 44

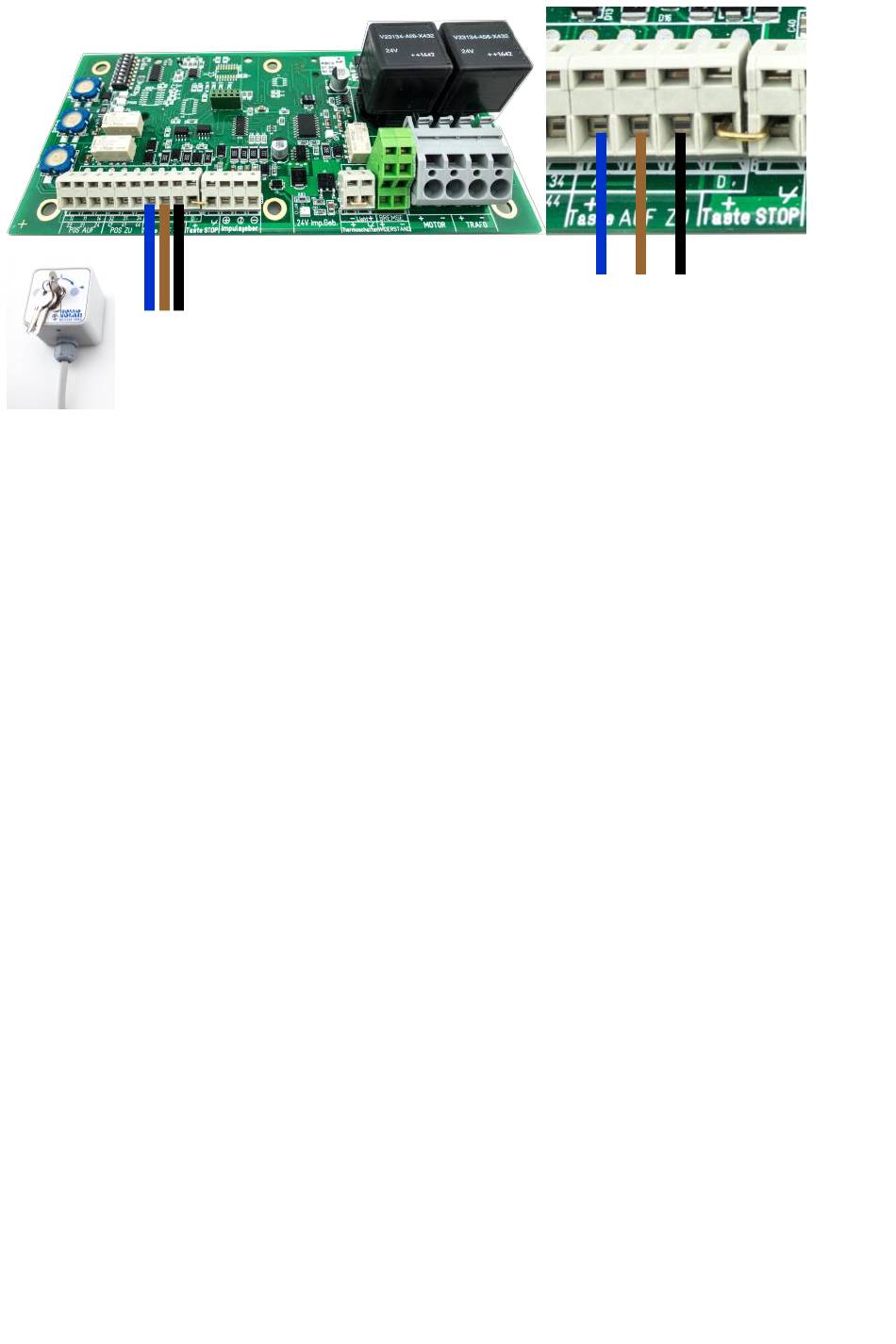

8. Verbinden Sie die Kabel des Schlüsselschalters mit der Platine wie im Bild
aufgezeigt.
a. Platinenklemme
Schlüsselschalters
b. Platinenklemme „Auf" mit der Kabelklemmenposition „1" des
Schlüsselschalters
c. Platinenklemme
Schlüsselschalters
Hinweis: Wenn die Wickelrichtungen von Platine und Schalter nicht übereinstimmen
müssen die Anschlüsse des Schalters „AUF" und „ZU" auf der Steuerungsplatine
vertauscht werden.
Seite | 31
„+" mit der
„Zu" mit der
Kabelklemmenposition
Kabelklemmenposition
„P" des
„2" des
