Optional - A
Achtung! Hier wird der Anschluss des (Standard) Schlüsselschalters in Verbindung mit
der RSC 3 Steuerung dargestellt. Der Anschluss kann je nach Schlüsselschaltertyp (z.B.
mit/ohne Nothalt) und Steuerung (RSC3, RSC4, RSC4+ oder RSC5) variieren.
(1) Bedienschalter „ZU"
(2) Bedienschalter „STOP"
(3) Bedienschalter „AUF"
(4) Schlüsselzylinder
(5) Bedienschlüssel

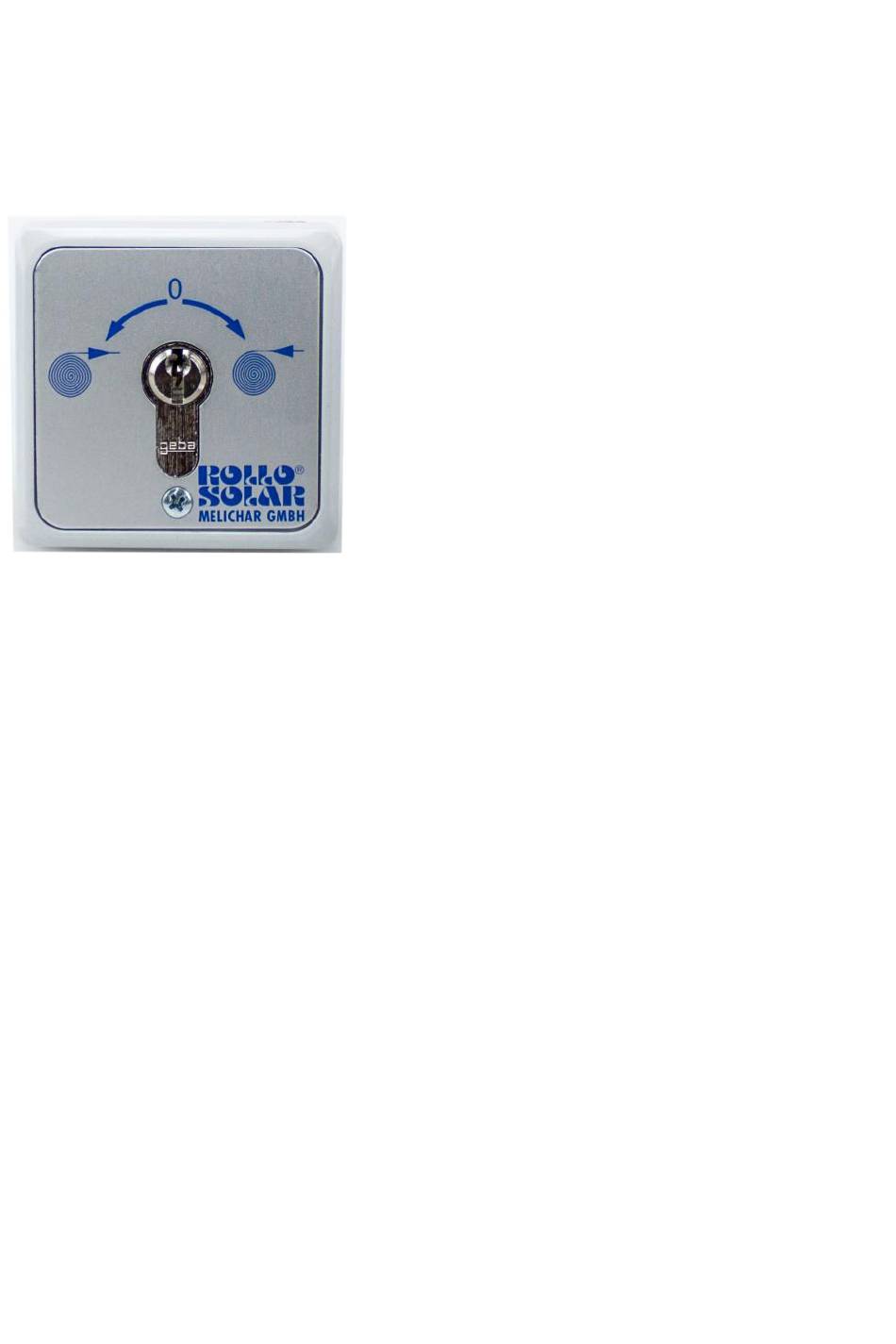

Hinweis: Dieser Bedienschalter ist wie hier abgebildet, als auch mit Notstopptaste
erhältlich. Das Modell ist sowohl als Unterputz- als auch als Aufputz Variante lieferbar.
Die Bedienung erfolgt mittels des mitgelieferten Schlüssels.
NSCHLUSS DES
S
CHLÜSSELSCHALTERS
