Trafogehäuse Montage
Achtung! Das Trafogehäuse muss wie unten ersichtlich fest mit der Wand montiert
werden, um ein Überhitzen der Bauteile und Beschädigungen dieser zu verhindern.
Achtung! Planen Sie für den Trafo ca. 44cm (Breite) x 47cm (Länge) Platz ein.

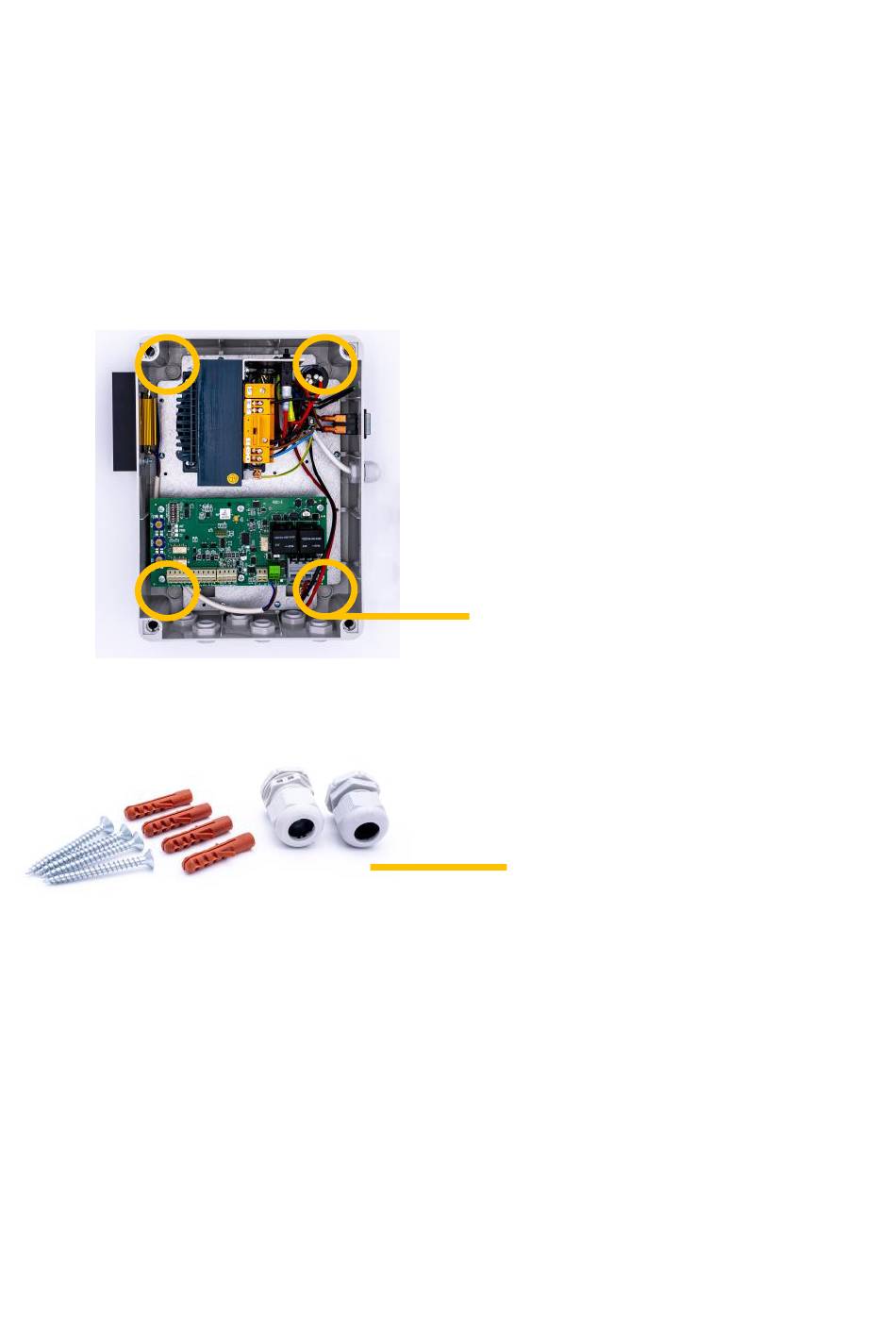

Draufsicht auf den Trafo, Vorderansicht, an der Wand montiert, Deckel entfernt.
Links
Brems-
widerstand
(1-4) Befestigungspunkte und Bohrlöcher für Montage
(5) Mitgeliefertes Befestigungsmaterial und PG-Verschraubungen
Montageschritte
1. Vier Löcher für Montagematerial bohren (Ø8 Bohrer) und Dübel einsetzen (5).
2. Vier Befestigungspunkte (1-4) des Trafokasten durchstechen.
3. Trafokasten mit Kreuzschlitz Schraubenzieher oder Kreuzschlitzbit an den vier
Befestigungspunkten
Seite | 25
Oben
Unten
Kabelausgänge
Rechts
Netzstecker
Netzschalter
1-4
5
(1-4) handfest festschrauben
