Einziehen Des Kabels Zwischen Verteilerdose Und Technik - Rollo Solar Rt 200 Montage- Und Betriebsanleitung

E
INZIEHEN DES
T
UND ECHNIK

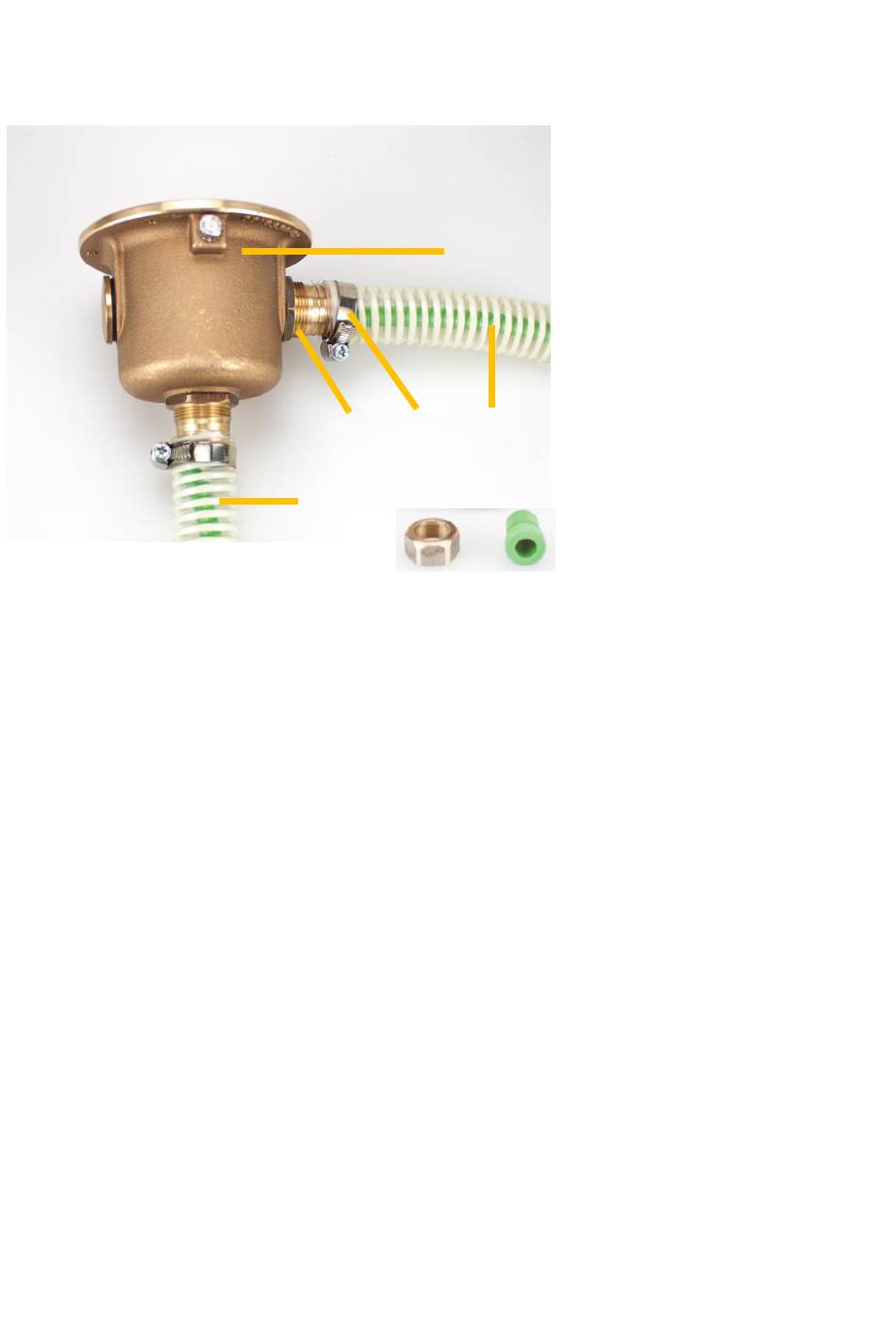

(1) Verteilerdose
(2) Stutzen mit innenliegender Kabelverschraubung
(3) Schlauchschelle
(4) Flex Schlauch mit Kabel (Richtung Technik)
(5) Flex Schlauch mit Kabel (Richtung Antrieb)
Achtung! Das Verbindungskabel (4) (5) muss den Kabeleigenschaften der
Zuleitungstabelle von Rollo Solar entsprechen! Wir empfehlen das Original
Verlängerungskabel mit der Art. Nr. 6100-0023.
Montageschritte
1. Entfernen Sie die innenliegende Kabelverschraubung (2)
2. Schieben Sie die Schlauchschelle (3) über den Flex Schlauch (4)
3. Schieben Sie das Kabel durch den Flex Schlauch (4) und Stutzen (2)
in die Verteilerdose (1)
4. Ziehen Sie die Schlauchschelle (3) mit einem VA-Kreuzschlitzschraubenzieher
fest
K Z
ABELS WISCHEN
2
5
V
ERTEILERDOSE
1
3 4
