K
ABELVERLEGUNG ZWISCHEN

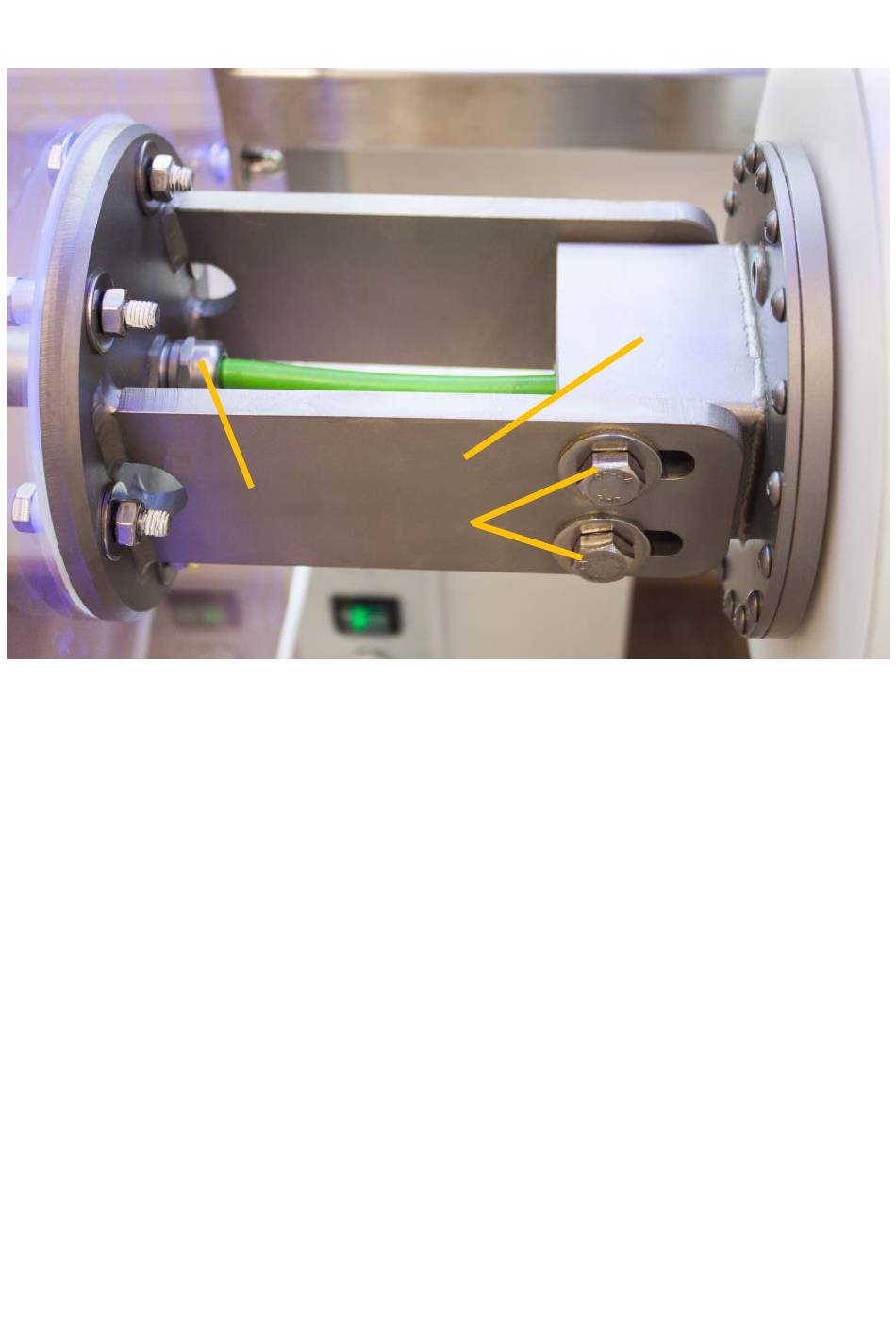

(1) Schraubverbindung (4 Stück)
(2) Klemmflansch
(3) Metrische Kabelverschraubung
Montageschritte
1. Befestigen
im Klemmflansch (2).
2. Führen Sie das grüne Antriebskabel durch die metrische Kabelverschraubung
3. Ziehen Sie die metrische Kabelverschraubung handfest mit einer VA-Kombizange
an.
Seite | 7
3
Sie den Antrieb
A
NTRIEB UND
2
1
mit den vier
K
LEMMFLANSCH
Schraubverbindungen (1)
