Rollo Solar RT 200 Montage- Und Betriebsanleitung Seite 43

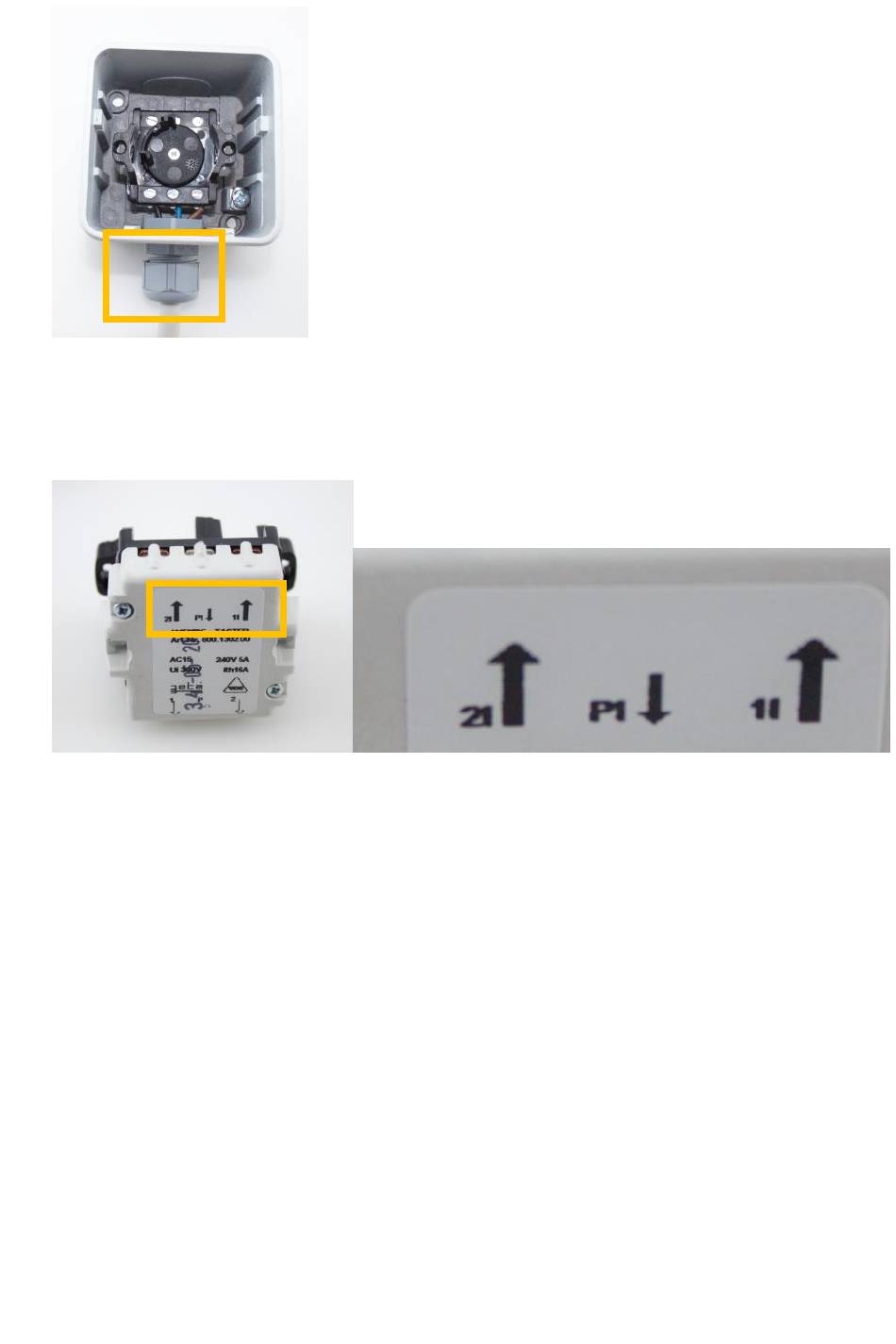

4. Befestigen Sie die Kabelverschraubung an der Schalterunterseite und führen Sie
das Kabel durch diese in das Schaltergehäuse ein.
5. Verbinden Sie Ihr Zuleitungskabel mit der Kabelklemme im Schaltergehäuse und
notieren Sie sich die Kabelfarben zu den jeweiligen Beschriftungen (2, P und 1)
der Kabelklemme.
6. Setzen Sie den Schalter wieder zusammen
7. Schalten Sie die RSC-Steuerung/Trafo spannungsfrei. Schalten Sie hierzu den
Schalter am Trafogehäuse auf „O" oder entfernen Sie den Netzstecker des Trafos.
Seite | 30
