Montage Des Gegenlagers (Arretierung Der Welle) - Rollo Solar Rt 200 Montage- Und Betriebsanleitung

M
ONTAGE DES
1

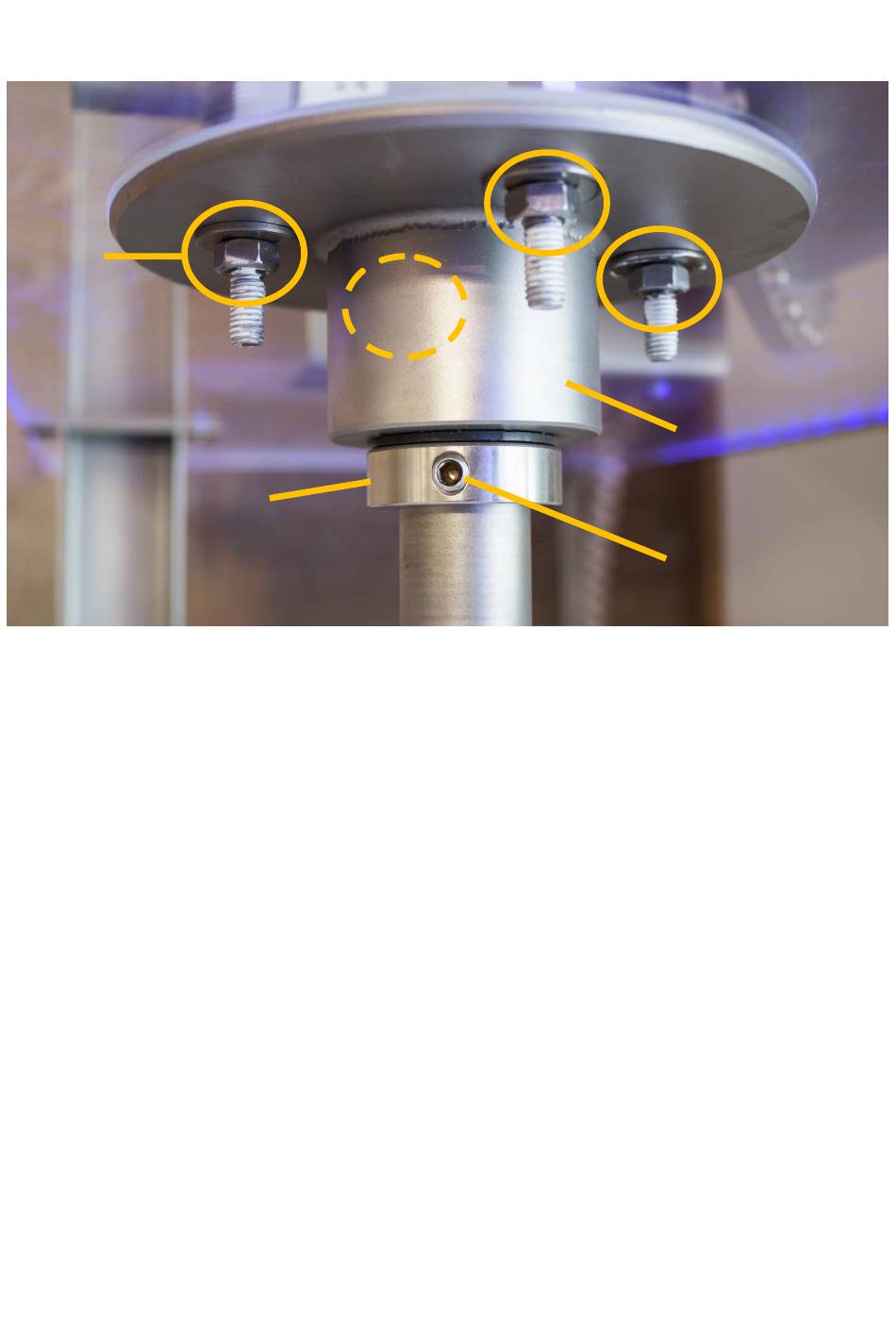

(1) Verschraubung (4 Stück)
(2) Stellring
(3) Gegenlager
(4) Sicherungsschraube
Montageschritte
1. Schmieren Sie die Gewindebolzen (1) mit Keramikpaste ein
2. Ziehen Sie mit einem VA-Ringschlüssel und der
Schlüsselweite (M8 oder M10) die sechs Verschraubungen (1) über Kreuz an.
3. Stellen Sie sicher, dass der Vormontierte Stellring (2) am Gegenlager (3)
anliegt.
4. Sichern Sie den Stellring gegen verrutschen und ziehen Sie die
Sicherungsschraube (4) mit einem VA-Inbus fest.
Seite | 9
G
EGENLAGERS
2
(A
RRETIERUNG DER
W )
ELLE
3
4
entsprechenden
