4

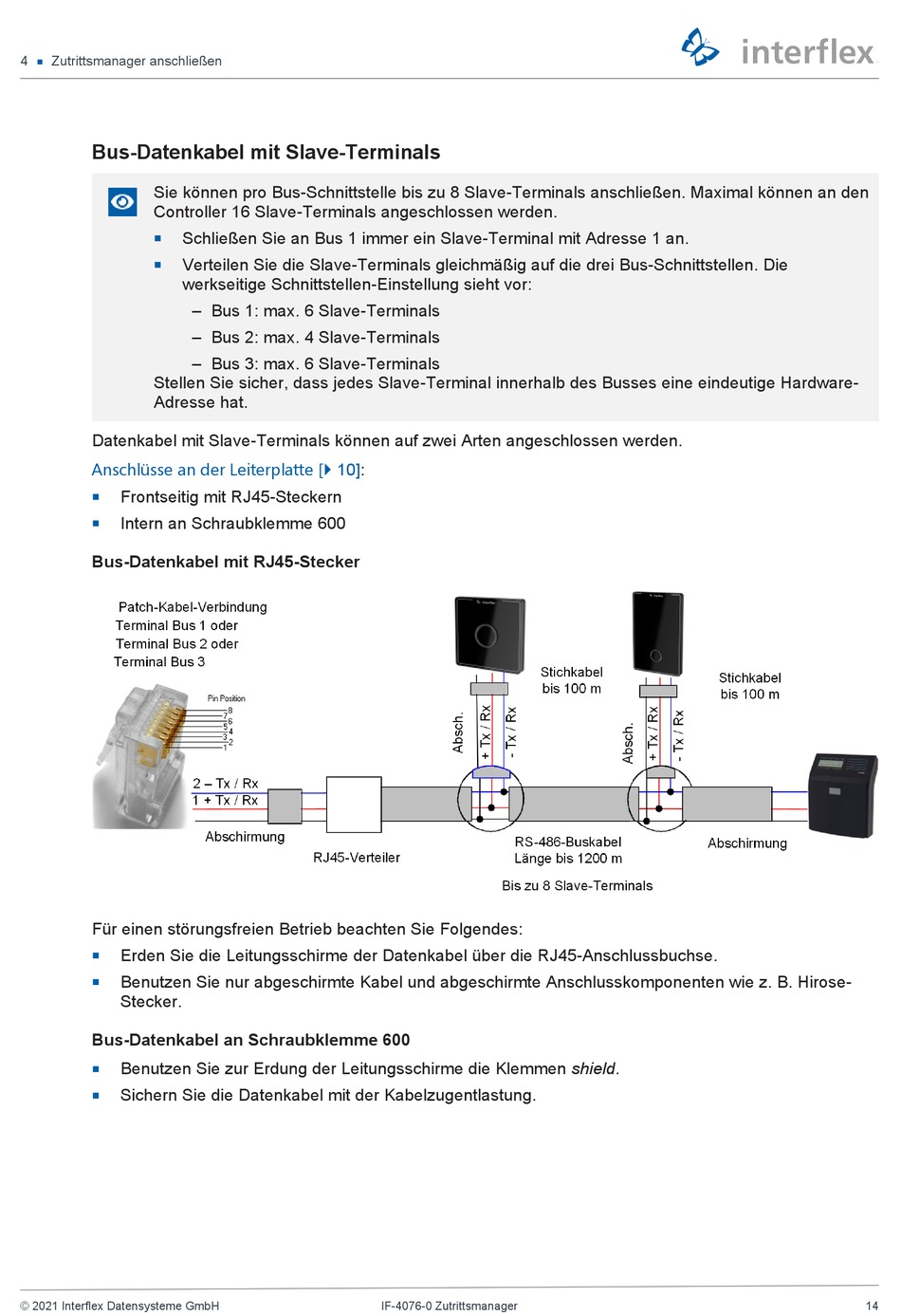

Zutrittsmanager anschließen
Bus-Datenkabel mit Slave-Terminals
Sie können pro Bus-Schnittstelle bis zu 8 Slave-Terminals anschließen. Maximal können an den
Controller 16 Slave-Terminals angeschlossen werden.
Schließen Sie an Bus 1 immer ein Slave-Terminal mit Adresse 1 an.
n
Verteilen Sie die Slave-Terminals gleichmäßig auf die drei Bus-Schnittstellen. Die
n
werkseitige Schnittstellen-Einstellung sieht vor:
Stellen Sie sicher, dass jedes Slave-Terminal innerhalb des Busses eine eindeutige Hardware-
Adresse hat.
Datenkabel mit Slave-Terminals können auf zwei Arten angeschlossen werden.
Anschlüsse an der Leiterplatte
Frontseitig mit RJ45-Steckern
n
Intern an Schraubklemme 600
n
Bus-Datenkabel mit RJ45-Stecker
Für einen störungsfreien Betrieb beachten Sie Folgendes:
Erden Sie die Leitungsschirme der Datenkabel über die RJ45-Anschlussbuchse.
n
Benutzen Sie nur abgeschirmte Kabel und abgeschirmte Anschlusskomponenten wie z. B. Hirose-
n
Stecker.
Bus-Datenkabel an Schraubklemme 600
Benutzen Sie zur Erdung der Leitungsschirme die Klemmen shield.
n
Sichern Sie die Datenkabel mit der Kabelzugentlastung.
n
© 2021 Interflex Datensysteme GmbH
– Bus 1: max. 6 Slave-Terminals
– Bus 2: max. 4 Slave-Terminals
– Bus 3: max. 6 Slave-Terminals
[} 10]:
IF-4076-0 Zutrittsmanager
14
