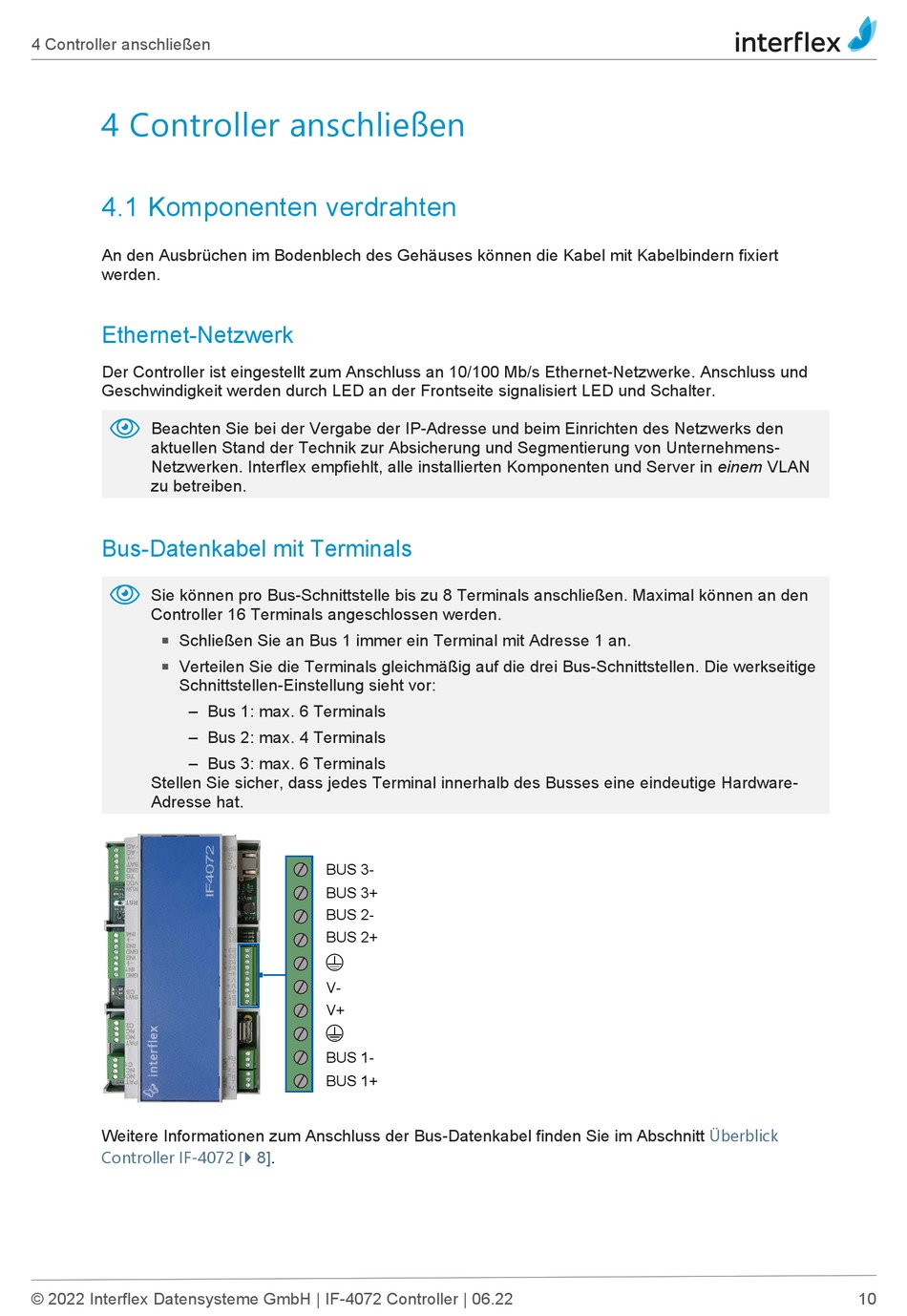

4 Controller anschließen
4 Controller anschließen
4.1 Komponenten verdrahten
An den Ausbrüchen im Bodenblech des Gehäuses können die Kabel mit Kabelbindern fixiert
werden.
Ethernet-Netzwerk
Der Controller ist eingestellt zum Anschluss an 10/100 Mb/s Ethernet-Netzwerke. Anschluss und
Geschwindigkeit werden durch LED an der Frontseite signalisiert LED und Schalter.
Beachten Sie bei der Vergabe der IP-Adresse und beim Einrichten des Netzwerks den
aktuellen Stand der Technik zur Absicherung und Segmentierung von Unternehmens-
Netzwerken. Interflex empfiehlt, alle installierten Komponenten und Server in einem VLAN
zu betreiben.
Bus-Datenkabel mit Terminals
Sie können pro Bus-Schnittstelle bis zu 8 Terminals anschließen. Maximal können an den
Controller 16 Terminals angeschlossen werden.
Schließen Sie an Bus 1 immer ein Terminal mit Adresse 1 an.
n
Verteilen Sie die Terminals gleichmäßig auf die drei Bus-Schnittstellen. Die werkseitige
n
Schnittstellen-Einstellung sieht vor:
– Bus 1: max. 6 Terminals
– Bus 2: max. 4 Terminals
– Bus 3: max. 6 Terminals
Stellen Sie sicher, dass jedes Terminal innerhalb des Busses eine eindeutige Hardware-
Adresse hat.
Weitere Informationen zum Anschluss der Bus-Datenkabel finden Sie im Abschnitt
Controller IF-4072
© 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22
BUS 3-
BUS 3+
BUS 2-
BUS 2+
V-
V+
BUS 1-
BUS 1+
[} 8].
Überblick
10
