4

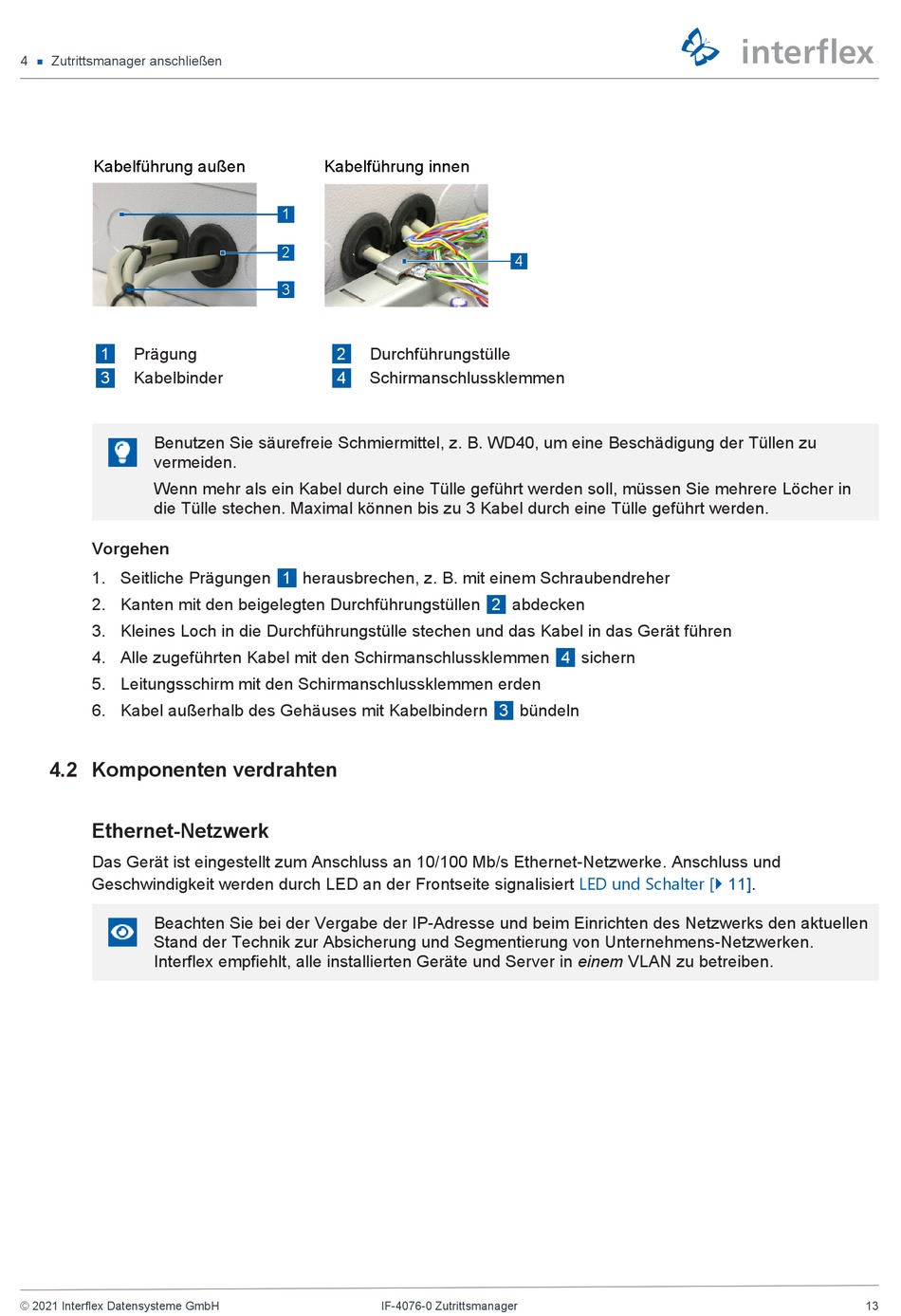

Zutrittsmanager anschließen
Kabelführung außen
1
Prägung
3
Kabelbinder
Benutzen Sie säurefreie Schmiermittel, z. B. WD40, um eine Beschädigung der Tüllen zu
vermeiden.
Wenn mehr als ein Kabel durch eine Tülle geführt werden soll, müssen Sie mehrere Löcher in
die Tülle stechen. Maximal können bis zu 3 Kabel durch eine Tülle geführt werden.
Vorgehen
1. Seitliche Prägungen
2. Kanten mit den beigelegten Durchführungstüllen
3. Kleines Loch in die Durchführungstülle stechen und das Kabel in das Gerät führen
4. Alle zugeführten Kabel mit den Schirmanschlussklemmen
5. Leitungsschirm mit den Schirmanschlussklemmen erden
6. Kabel außerhalb des Gehäuses mit Kabelbindern
4.2 Komponenten verdrahten
Ethernet-Netzwerk
Das Gerät ist eingestellt zum Anschluss an 10/100 Mb/s Ethernet-Netzwerke. Anschluss und
Geschwindigkeit werden durch LED an der Frontseite signalisiert
Beachten Sie bei der Vergabe der IP-Adresse und beim Einrichten des Netzwerks den aktuellen
Stand der Technik zur Absicherung und Segmentierung von Unternehmens-Netzwerken.
Interflex empfiehlt, alle installierten Geräte und Server in einem VLAN zu betreiben.
© 2021 Interflex Datensysteme GmbH
Kabelführung innen
1
2
3
2
Durchführungstülle
4
Schirmanschlussklemmen
1
herausbrechen, z. B. mit einem Schraubendreher
IF-4076-0 Zutrittsmanager
4
2
abdecken
4
sichern
3
bündeln
LED und Schalter
[} 11].
13
