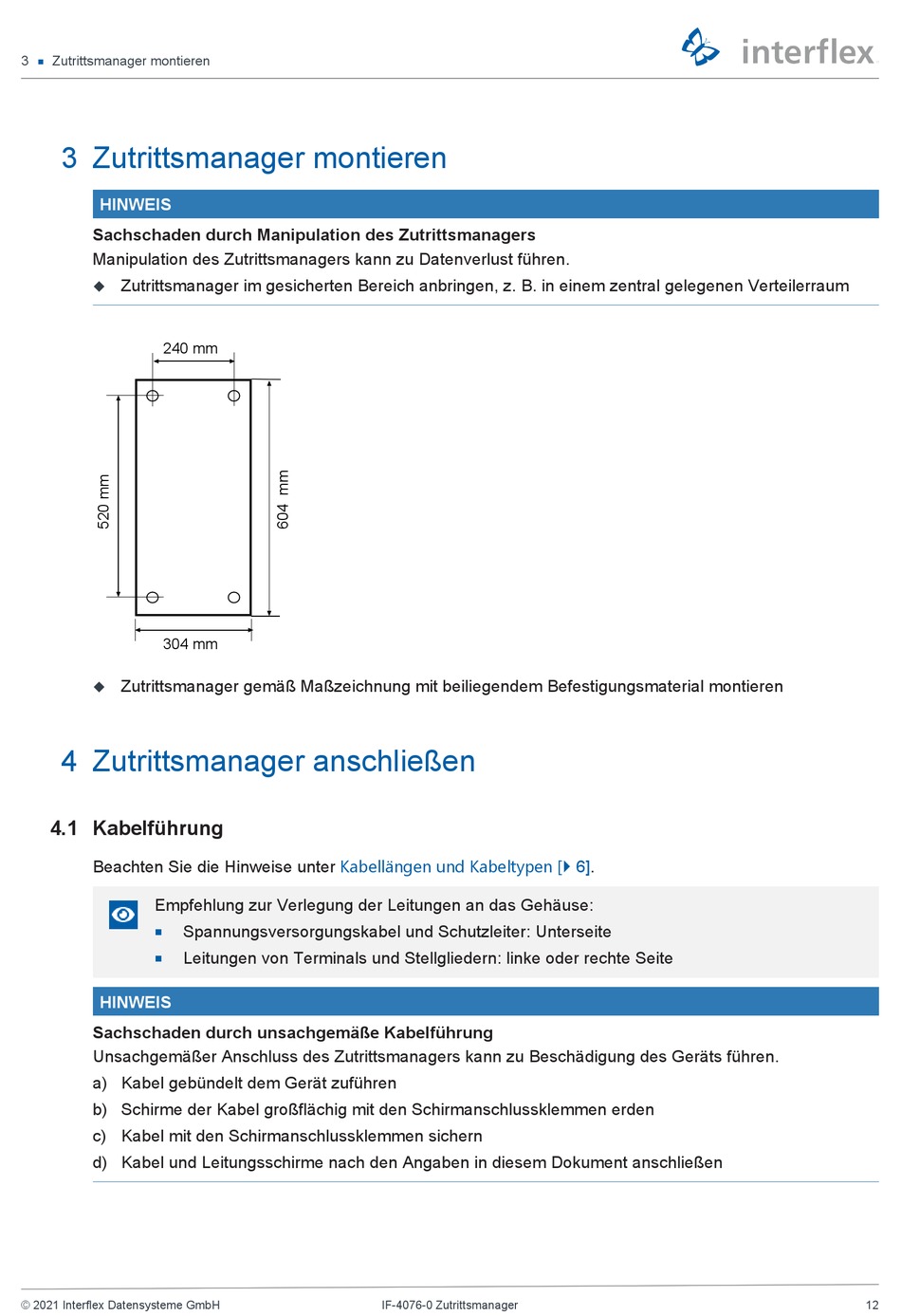

Zutrittsmanager montieren
3 Zutrittsmanager montieren
HINWEIS
Sachschaden durch Manipulation des Zutrittsmanagers
Manipulation des Zutrittsmanagers kann zu Datenverlust führen.
Zutrittsmanager im gesicherten Bereich anbringen, z. B. in einem zentral gelegenen Verteilerraum
u
240 mm
304 mm
Zutrittsmanager gemäß Maßzeichnung mit beiliegendem Befestigungsmaterial montieren
u
4 Zutrittsmanager anschließen
4.1 Kabelführung
Beachten Sie die Hinweise unter
Empfehlung zur Verlegung der Leitungen an das Gehäuse:
Spannungsversorgungskabel und Schutzleiter: Unterseite
n
Leitungen von Terminals und Stellgliedern: linke oder rechte Seite
n
HINWEIS
Sachschaden durch unsachgemäße Kabelführung
Unsachgemäßer Anschluss des Zutrittsmanagers kann zu Beschädigung des Geräts führen.
a) Kabel gebündelt dem Gerät zuführen
b) Schirme der Kabel großflächig mit den Schirmanschlussklemmen erden
c) Kabel mit den Schirmanschlussklemmen sichern
d) Kabel und Leitungsschirme nach den Angaben in diesem Dokument anschließen
